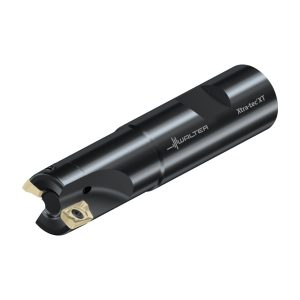

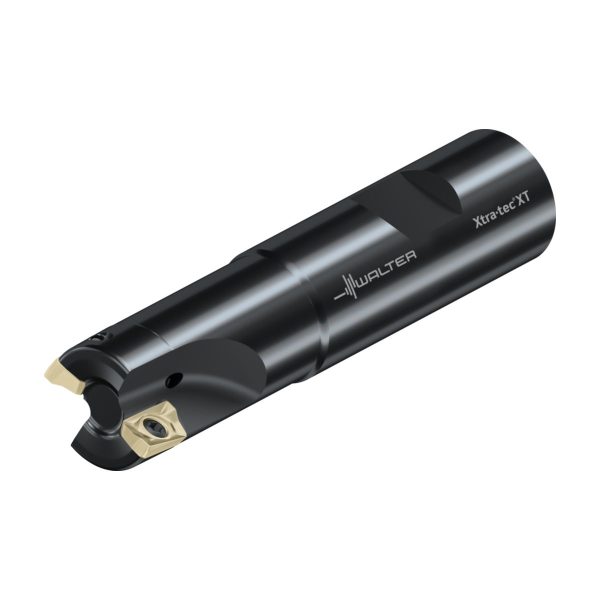

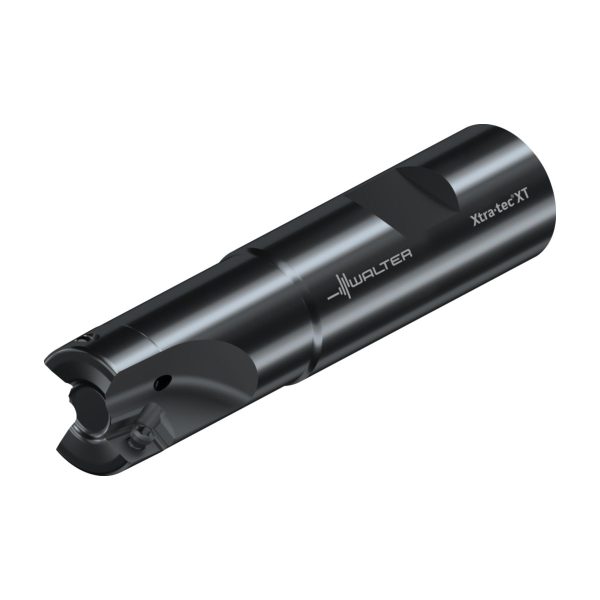

Freze cilindro-frontale – M5130-020-W20-02-09

Freze cilindro-frontale M5130-020-W20-02-09-M5130-020-W20-02-09-4063465246860 Freze cilindro-frontale – M5130-032-W32-05-09
Freze cilindro-frontale M5130.026-A26-04-09-M5130.026-A26-04-09-4063465999582 Freze cilindro-frontale – M5130.015-A15-02-09

2.007,38 lei fără TVA - 2.428,93 lei cu TVA

PMKNSHO
●●●●●●●●●●●●●
Numărul articolului: 8407351Familie produs: M5130 SKU: M5130-020-W20-02-09 EAN: 4063465246860 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,197 kg
Dimensiuni 115 × 30 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..0903..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)18,84mm
A3
Diametrul corpului18,84mm
B2
Lungimea muchiei așchietoare, max.9mm
B3
Lungime în consolă39mm
B4
Lungime utilă39mm
B5
Cantitate rezerve de reascuțire90mm
B6
Lungime cap39mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă50mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,181kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.5,356°
E5
Adâncimea de plonjare, max.0,661mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM5130-020-W20-02-09
J3
Număr articolW
J41
Codare loc de separare plăcuță amovibilăWR$$BC0903**3R*****
J6
Codare loc de separare pe partea mașiniiZYL10G2000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BD
Diametrul corpului18,84mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G2000h$06
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază39mm
LF
Lungime funcțională65mm
LS
Lungime coadă50mm
LSC
Lungime gaură de fixare50mm
LU
Lungime utilă39mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire90mm
OHX
Lungime în consolă39mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.5,356°
RPMX
Turație, maximă400001/min
SC
Insert shape codeB
SSC
Insert seat size code9
TSYC
Identificator imagineM5130-W-09
WT
Masă (greutate)0,181kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale M5130 • Xtra·tec® XT • coadă DIN 1835 B • κ=90° • metric • BC .. 0903 .. • Dc=20mm • Z=3

Descriere unealtă

3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare9mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare20mm
l<sub>1</sub>Lungimea totală90mm
l<sub>4</sub>Lungimea maximă în consolă39mm
CodificareCodificare sculăM5130-020-W20-02-09
TipPlăcuțe amovibile posibileBC .. 0903 .. R
GreutateGreutatea0,18kg
ZNumărul de dinți3
