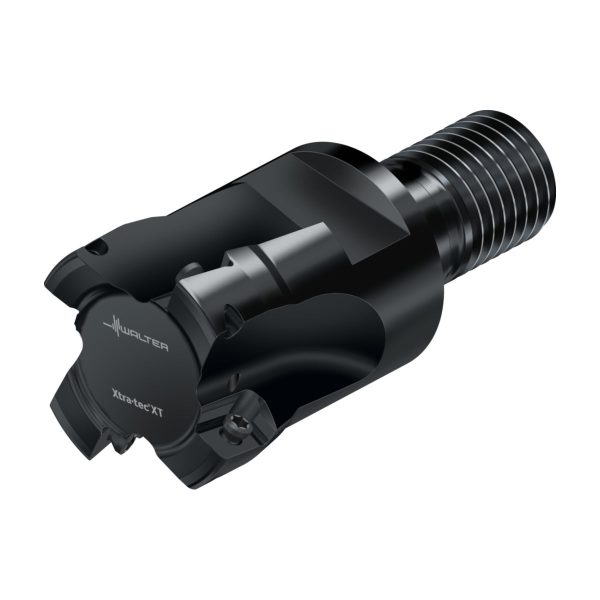

Freze cilindro-frontale - M5130.031-T28-04-09 - imagine 2

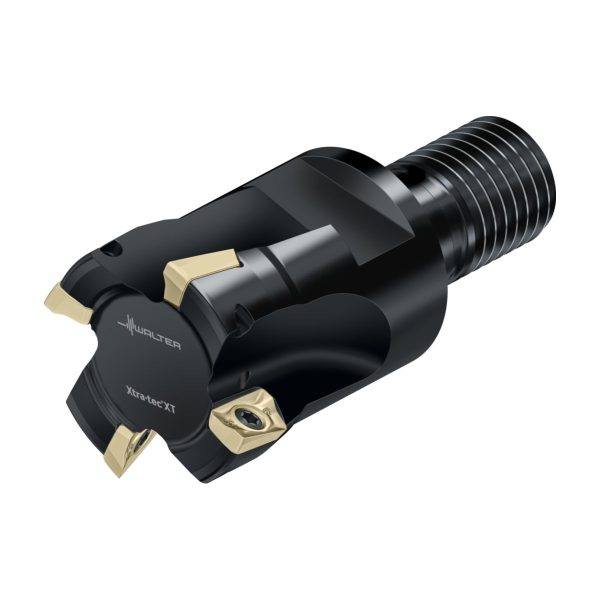

Freze cilindro-frontale - M5130.031-T28-04-09 - imagine 3

Freze cilindro-frontale – M5130.031-T28-04-09

Freze cilindro-frontale M5130.038-T36-07-09-M5130.038-T36-07-09-4063465999858 Freze cilindro-frontale – M5130.026-T22-04-09
Freze cilindro-frontale M5130.038-T36-07-09-M5130.038-T36-07-09-4063465999858 Freze cilindro-frontale – M5130.038-T36-07-09

2.478,44 lei fără TVA - 2.998,91 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8562263Familie produs: M5130 SKU: M5130.031-T28-04-09 EAN: 4063465999841 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,170 kg
Dimensiuni 120 × 35 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..0903..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30,42mm
A3
Diametrul corpului30,42mm
B2
Lungimea muchiei așchietoare, max.9mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire64mm
B6
Lungime cap35mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii280
C3
Diametru de prindere, pe partea mașinii28mm
D6
Turație, maximă315001/min
D7
Masă (greutate)0,162kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,682°
E5
Adâncimea de plonjare, max.0,565mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A4
G22
Cutting item type count0
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5130.031-T28-04-09
J22
Codificare produs7021
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC0903**3R*****
J6
Codare loc de separare plăcuță amovibilăSAW01C0280$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
LPR
Lungime în consolă35mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire64mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BD
Diametrul corpului30,42mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0280$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii280
DC
Diametru muchie așchietoare 1 (diametru nominal)31,75mm
DCX
Diametru muchie așchietoare 231,75mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază35mm
LF
Lungime funcțională35mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire64mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,682°
RPMX
Turație, maximă315001/min
SC
Insert shape codeB
SSC
Insert seat size code9
TSYC
Identificator imagineM5130-T-09-INCH
ULDR
Usable length diameter ratio2,03
WT
Masă (greutate)0,162kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

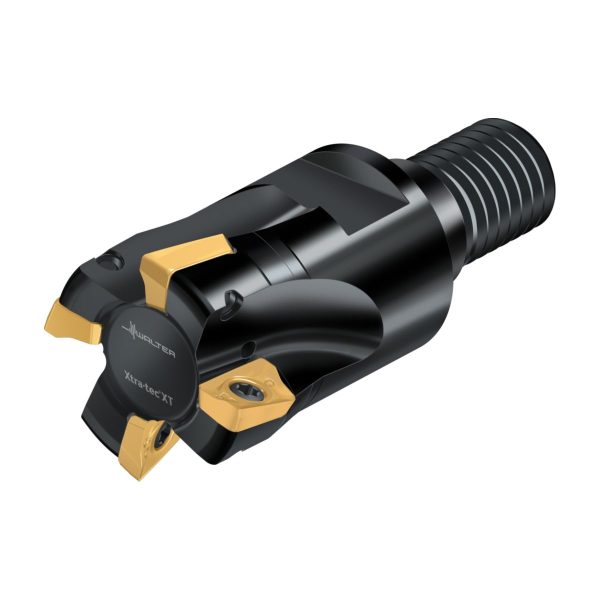

Freze cilindro-frontale M5130 • Xtra·tec® XT • ScrewFit • κ=90° • inch • BC .. 0903 .. • Dc=32mm • Z=4

Descriere unealtă

3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,354inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
D<sub>c</sub>Diametrul muchiei așchietoare1,25inch
d<sub>1</sub>Diametrul de îmbinare1,102inch
l<sub>4</sub>Lungimea maximă în consolă1,378inch
CodificareCodificare sculăM5130.031-T28-04-09
TipPlăcuțe amovibile posibileBC .. 0903 .. R
GreutateGreutatea0,357lbs
ZNumărul de dinți4
