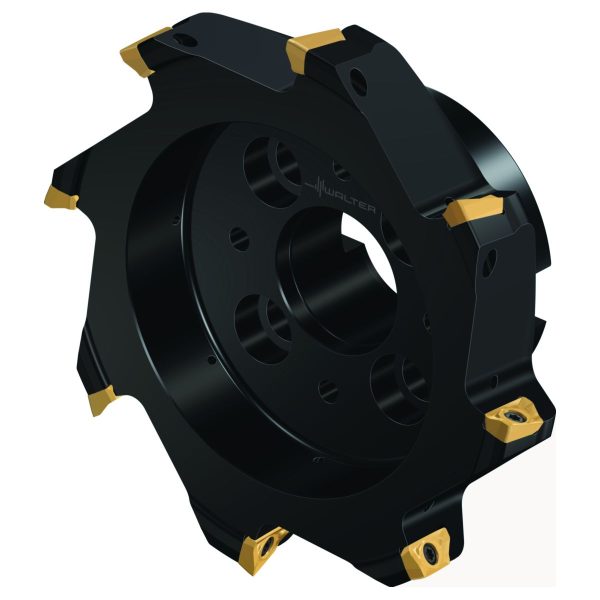

Freze cilindro-frontale – M5130-160-B40-08-15

Freze cilindro-frontale M5130.076-B26-07-15-M5130.076-B26-07-15-4063465247157 Freze cilindro-frontale – M5130-080-B27-07-15
Freze cilindro-frontale M5130-160-B40-12-15-M5130-160-B40-12-15-0934408724 Freze cilindro-frontale – M5130-160-B40-12-15

7.098,08 lei fără TVA - 8.588,68 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7539502Familie produs: M5130 SKU: M5130-160-B40-08-15 UPC: 0934407724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,566 kg
Dimensiuni 275 × 132 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime corp de bază

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..1605..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)160mm
A2
Diametru muchie așchietoare 2160mm
A3
Diametrul corpului157,68mm
A4
Diametrul butucului15mm
B2
Adâncime de așchiere15mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă80001/min
D7
Masă (greutate)3,69kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,8°
E5
Adâncimea de plonjare, max.0,793mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level8
G13
Număr de plăcuțe amovibile poziția A8
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5130-160-B40-08-15
J22
Codificare produs7021
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1605**3R*****
J6
Codare loc de separare plăcuță amovibilăSPK01G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire63mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului157,68mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
DC
Diametru muchie așchietoare 1 (diametru nominal)160mm
DCX
Diametru muchie așchietoare 2160mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,8°
RPMX
Turație, maximă80001/min
SC
Insert shape codeB
SSC
Insert seat size code16
TSYC
Identificator imagineM5130-B2-15
ULDR
Usable length diameter ratio0,841
WT
Masă (greutate)3,69kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

Freze cilindro-frontale M5130 • Xtra·tec® XT • Parallel bore DIN 138 transverse keyway • κ=90° • metric • BC .. 1605 .. • Dc=160mm • Z=8

Descriere unealtă

Cu interfață cu alezaj
3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

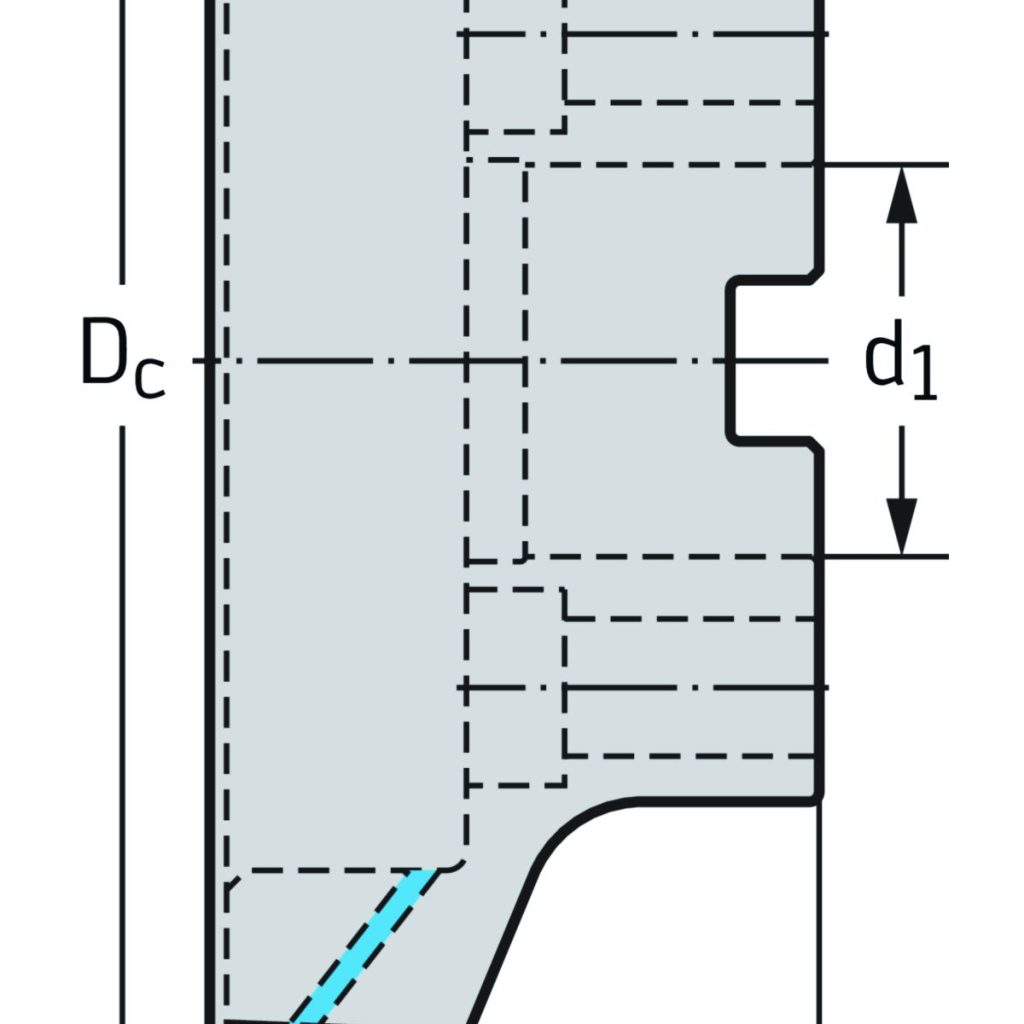

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală8
D<sub>c</sub>Diametrul muchiei așchietoare160mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea maximă în consolă63mm
CodificareCodificare sculăM5130-160-B40-08-15
TipPlăcuțe amovibile posibileBC .. 1605 .. R
GreutateGreutatea3,69kg
ZNumărul de dinți8
