Freze cilindro-frontale – M5137.031-W26-05-05

Freze cilindro-frontale M5137.031-W26-05-05-M5137.031-W26-05-05-4063466290312 Freze cilindro-frontale – M5137.031-W26-04-05
Freze cilindro-frontale M5137.064-B26-09-05-M5137.064-B26-09-05-4063464646241 Freze cilindro-frontale – M5137.038-B19-05-05

2.548,03 lei fără TVA - 3.083,12 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8625966Familie produs: M5137 SKU: M5137.031-W26-05-05 EAN: 4063466290312 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,335 kg
Dimensiuni 90 × 40 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5137 (TNMU11T3..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30,75mm
A3
Diametrul corpului30,75mm
B2
Lungimea muchiei așchietoare, max.5mm
B3
Lungime în consolă30mm
B4
Lungime utilă30mm
B5
Cantitate rezerve de reascuțire87,94mm
B6
Lungime cap30mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
D6
Turație, maximă216001/min
D7
Masă (greutate)0,31kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.3,1°
E5
Adâncimea de plonjare, max.0,41mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count0
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM5137.031-W26-05-05
J22
Codificare produs7372
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$TN11T3**3R*****
J42
Codificare plăcuță așchietoare, poz. ATNMU11T304R-G57
J45
Codificare plăcuță așchietoare, poz. ATNMU11T304R-G57
J6
Codare loc de separare pe partea mașiniiZYL10S1000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului30,75mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10S1000h$06
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere4,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)31,75mm
DCX
Diametru muchie așchietoare 231,75mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază30mm
LF
Lungime funcțională58,968mm
LU
Lungime utilă30mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire87,94mm
OHX
Lungime în consolă30mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.3,1°
RPMX
Turație, maximă216001/min
SC
Insert shape codeT
SSC
Insert seat size code11
TSYC
Identificator imagineM5137-W-05-INCH
WT
Masă (greutate)0,31kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

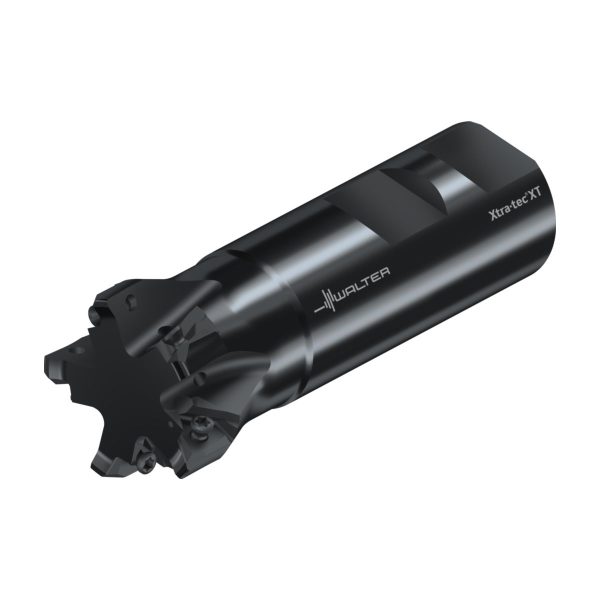

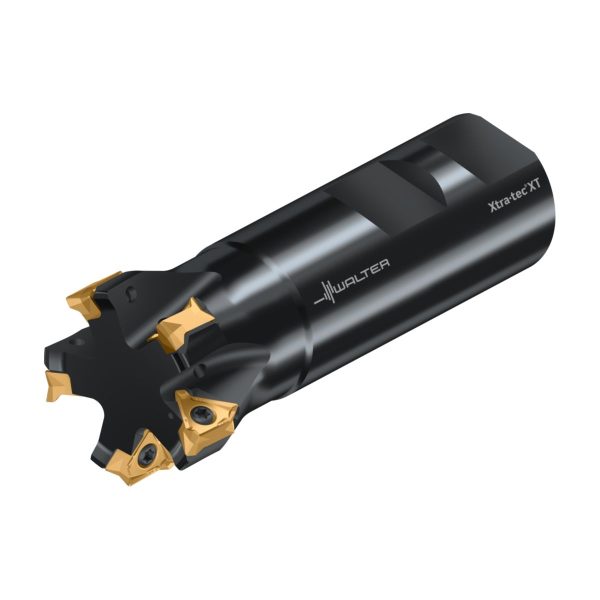

Freze cilindro-frontale M5137 • Xtra·tec® XT • coadă DIN 1835 B • κ=90° • inch • TN .. 11T3 .. • Dc=32mm • Z=5

Descriere unealtă

Unghi de atac de 90°
Interfețe: coadă Weldon și cu alezaj
2 adâncimi de așchiere ap max = 5, respectiv 8 mm
Gamă de diametre: 25–160 mm, respectiv 1–6″
2 variante de pas pentru diferite utilizări
Freze cilindro-frontale cu plăcuțe amovibile triunghiulare, cu două fețe

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală
Utilizare principală: oțel și fontă
posibil: oțeluri inoxidabile și materiale greu prelucrabile

Plăcuțe

Geometrie pentru așchiere ușoară
Plăcuțe amovibile sinterizate pentru rentabilitate maximă (TNMU…)
Variantă cu muchie așchietoare secundară

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuțelor amovibile stabile, cu două fețe
Rentabilitate ridicată datorită sorturilor Tiger·tec® și celor 6 muchii așchietoare per plăcuță amovibilă
Alegerea simplă a sculei și costuri reduse cu plăcuțele amovibile
Utilizare extinsă datorită diferitelor raze la colț ale plăcuțelor amovibile TNMU

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,197inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare1,25inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>1</sub>Lungimea totală3,462inch
l<sub>4</sub>Lungimea maximă în consolă1,181inch
CodificareCodificare sculăM5137.031-W26-05-05
TipPlăcuțe amovibile posibileTNMU11T3...
GreutateGreutatea0,683lbs
ZNumărul de dinți5
