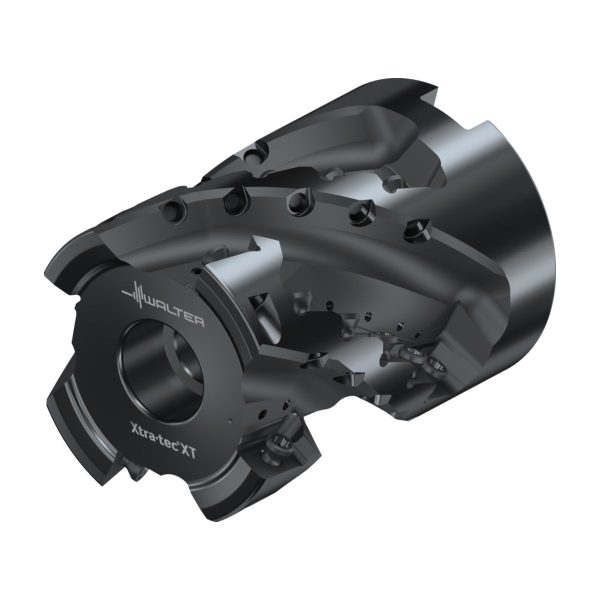

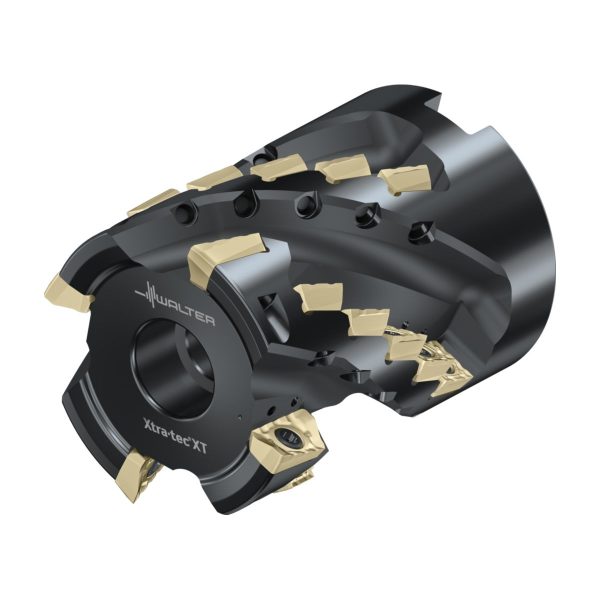

Freze știulete – M5250.064-B26-04-62-16

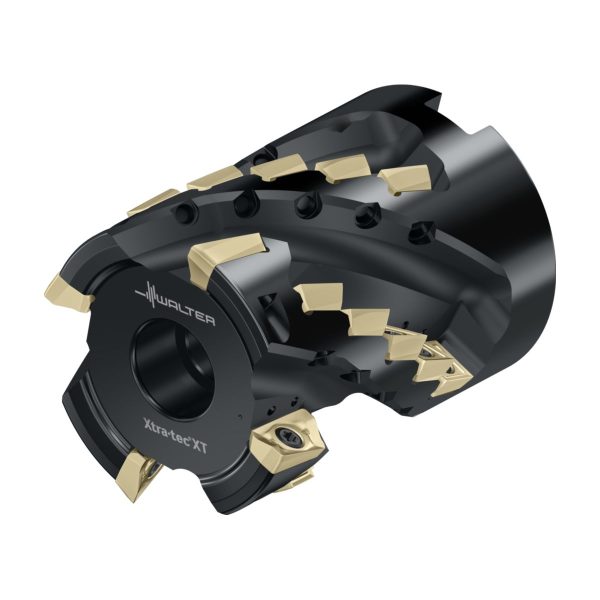

Freze știulete M5250.051-B26-03-52-16-M5250.051-B26-03-52-16-4063466076763 Freze știulete – M5250-080-B32-05-80-16
Freze știulete M5250.051-B26-03-52-16-M5250.051-B26-03-52-16-4063466076763 Freze știulete – M5250.076-B31-05-80-16

9.758,52 lei fără TVA - 11.807,81 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 8457203Familie produs: M5250 SKU: M5250.064-B26-04-62-16 EAN: 4063465499792 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,116 kg
Dimensiuni 110 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5250 (BC..16..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)61mm
A3
Diametrul corpului61mm
A4
Diametrul butucului61,22mm
B11
Lățime minimă de așchiere1,14mm
B2
Adâncime de așchiere1,14mm
B5
Cantitate rezerve de reascuțire85mm
B71
Lungime funcțională85mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă131001/min
D7
Masă (greutate)1,115kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level20
G13
Număr de plăcuțe amovibile poziția A4
G15
Număr de plăcuțe amovibile poziția B20
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5250.064-B26-04-62-16
J22
Codificare produs8431
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1605**3R*****
J42
Codificare plăcuță așchietoare, poz. ASCGT110502-G51
J45
Codificare plăcuță așchietoare, poz. ASCGT110502-G51
J51
Codare loc de separare plăcuță amovibilăWR$$SC1105**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.62mm
BD
Diametrul corpului61mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CICT (S)
Număr de plăcuțe amovibile poziția B20
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideS
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)63,5mm
DCX
Diametru muchie așchietoare 263,5mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază62mm
LF
Lungime funcțională85mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire85mm
OHX
Lungime în consolă85mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,19°
RPMX
Turație, maximă131001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5250-B-16-INCH
ULDR
Usable length diameter ratio1,52
WT
Masă (greutate)1,115kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze știulete M5250 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • BC .. 1605 .. • Dc=64mm • Z=4

Descriere unealtă

Freze știulete cu dantură completă, cu diametre de 50–80 mm, respectiv 2–3″
Număr de dinți: z3 până la z5
Două adâncimi de așchiere diferite per diametru de așchiere

Domenii de utilizare

Pentru utilizarea în industria constructoare de mașini, industria aeronautică și aerospațială, precum și industria energetică
Materiale din oțel, fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și aluminiu și metale neferoase
Frezare cilindro-frontală, frezare de canale și frezare de buzunare
Forma de bază rombic-pozitivă a plăcuței frontale permite pătrunderea în rampă

Plăcuțe

Plăcuță amovibilă specifică sistemului, cu două muchii așchietoare BC..1605.. pentru frezele cilindro-frontale Xtra·tec® XT M5130, precum și pentru freza știulete M5250
Plăcuță periferică cu 4 muchii așchietoare SC..1105.. – specială pentru freza știulete Xtra·tec® XT M5250
Geometrie WaveCut G55W ca primă opțiune pentru așchierea materialelor din titan
Geometria G51 („cea silențioasă”) pentru scule cu lungimi mari în consolă
Plăcuță amovibilă specifică sistemului BC..1605… – cu diferite raze la colț, geometrii și sorturi

Avantajele Dvs.

Fiabilitate ridicată datorită designului stabil al sculei și al plăcuțelor amovibile
Volum mare de așchii îndepărtate datorită variantei cu dantură completă
Costuri reduse ale procesului datorită materialelor așchietoare Tiger·tec® de ultimă generație, precum și a celor două, respectiv patru muchii așchietoare utilizabile
Flexibilitate mare datorită varietății de plăcuțe amovibile specifice sistemului BC..1605… de pe partea frontală a frezei știulete
Așchiere netedă, fără vibrații, datorită plăcuței periferice speciale SC..1105… pentru M5250

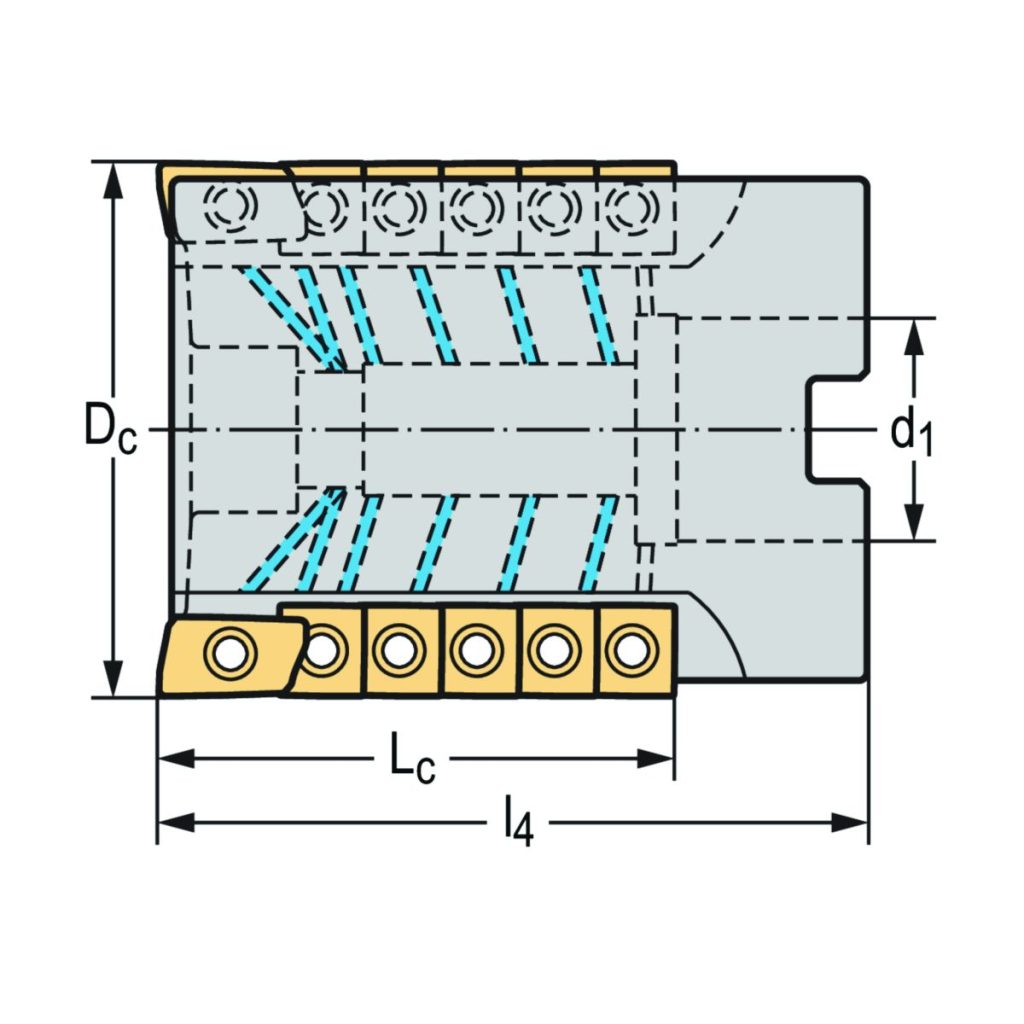

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare2,441inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială20EA
D<sub>c</sub>Diametrul muchiei așchietoare2,5inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>4</sub>Lungimea maximă în consolă3,346inch
CodificareCodificare sculăM5250.064-B26-04-62-16
TipPosibile inserții indexabile - partea frontalăBC .. 1605 .. R
TipInserții indexabile posibile - partea circumferențialăSC .. 1105 ..
GreutateGreutatea2,458lbs
ZNumărul de dinți4
