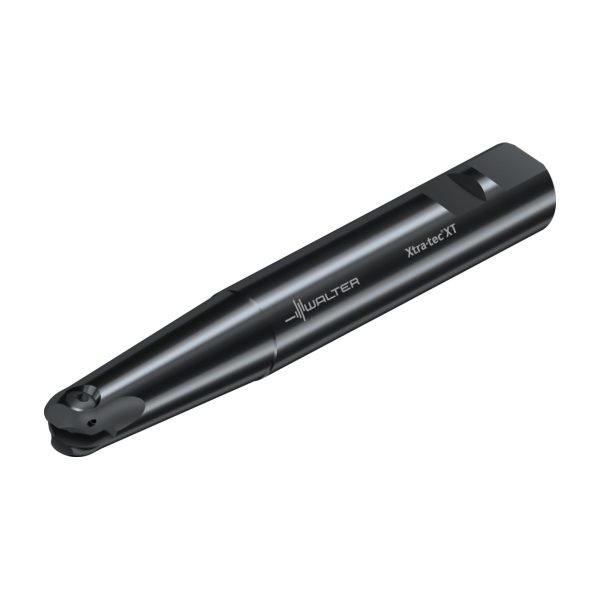

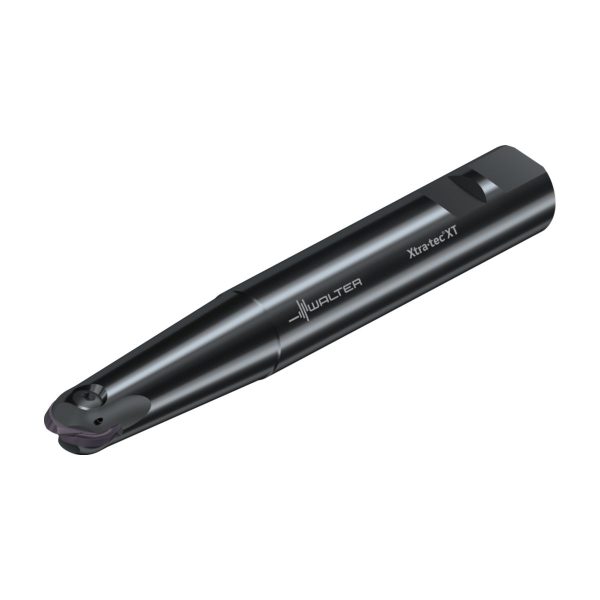

Freză de copiere pentru finisare – M5460.019-W26-02-10

Freză de copiere pentru finisare M5460-025-W32-02-12-M5460-025-W32-02-12-0676728727 Freză de copiere pentru finisare – M5460.015-W19-02-08
Freză de copiere pentru finisare M5460-025-W32-02-12-M5460-025-W32-02-12-0676728727 Freză de copiere pentru finisare – M5460.026-W31-02-13

1.552,37 lei fără TVA - 1.878,37 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 8092804Familie produs: M5460 SKU: M5460.019-W26-02-10 UPC: 0676658727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,584 kg
Dimensiuni 190 × 35 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime în consolă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M5460 pentru tipul de plăcuţă P32.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)18,001mm
A3
Diametrul corpului18,001mm
B2
Lungimea muchiei așchietoare, max.10mm
B3
Lungime în consolă18mm
B4
Lungime utilă18mm
B5
Cantitate rezerve de reascuțire190mm
B6
Lungime cap16,002mm
BLD
Identificator imagine11
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
D11
Tip de frezăL
D6
Turație, maximă123001/min
D7
Masă (greutate)0,584kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level1
G13
Număr de plăcuțe amovibile poziția A1
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J11
Număr standard sub formă de litereWE
J21
Număr articolM5460.019-W26-02-10
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$P32020**3R*I***
J42
Codificare plăcuță așchietoare, poz. AP3201-D19.05
J45
Codificare plăcuță așchietoare, poz. AP3201-D19.05
J6
Codare loc de separare pe partea mașiniiZYL10S1000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
LPR
Procedee de prelucrare76mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire190mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.10mm
AZ
Adâncimea de plonjare, max.2,5mm
BD
Diametrul corpului18,001mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii10
CCMS
Codare loc de separare pe partea mașiniiZYL10S1000h$06
CCTMS
Coadă, pe partea mașiniiZYL
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire
CPDF
Diviziune0
CUB
Connection unit basisN
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)19,05mm
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$P32020**3R*I***
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază75,997mm
LF
Lungime funcțională161,028mm
LPR
Lungime în consolă76mm
LU
Lungime utilă18mm
MHD
Distanță gaură 128,972mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire190mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă123001/min
S
Înălțime muchie așchietoare3mm
TSYC
Identificator imagineM5460-W-INCH
WT
Masă (greutate)0,584kg
XYWD
xyw plane distance-190mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freză de copiere pentru finisare M5460 • Xtra·tec® XT • coadă DIN 1835 B • inch • P3 .. 2020 .. • Dc=19mm • Z=2

Descriere unealtă

Freze de copiere Xtra·tec® XT M5460
Diametre de 8–32 mm (3/8–1 inch)
Alimentare cu aer comprimat sau MQL prin canalul intern de răcire
Interfețe: cilindrică-modulară, coadă Weldon, coadă cilindrică, coadă din carbură metalică, ScrewFit

Domenii de utilizare

Finisare prin copiere de înaltă precizie a suprafețelor cu formă complexă și a cavităților adânci
Domenii de utilizare: Fabricarea de ștanțe și matrițe, industria aeronautică și aerospațială, industria energetică
Pentru oțel, oțeluri inoxidabile, precum și materiale greu prelucrabile

Plăcuțe

Plăcuțe amovibile cu două muchii așchietoare, rectificate cu precizie, cu formă de bază pozitivă
P3201 (de exemplu, pentru semifinisare și frezare dură)
P3204 (de exemplu, pentru finisare fină și finisare)
Corecție în zona de vârf pentru precizie maximă a piesei de prelucrat
Geometrie precisă a muchiei așchietoare pentru cea mai bună calitate a suprafeței

Avantajele Dvs.

Rentabilitate maximă datorită vitezelor mari de așchiere și numărului mai mic de ajustări ulterioare
Fiabilitate maximă și calitate înaltă a suprafețelor datorită evacuării optimizate a așchiilor
Precizie și durabilitate maxime datorită stabilității extrem de înalte a muchiilor așchietoare

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile1
D<sub>c</sub>Diametrul muchiei așchietoare0,75inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>3</sub>Lungime utilă0,709inch
l<sub>1</sub>Lungimea totală7,48inch
l<sub>4</sub>Lungimea maximă în consolă2,992inch
CodificareCodificare sculăM5460.019-W26-02-10
RRază0,375inch
TipPlăcuțe amovibile posibileP320 . -D19.05
GreutateGreutatea1,287lbs
ZNumărul de dinți2
