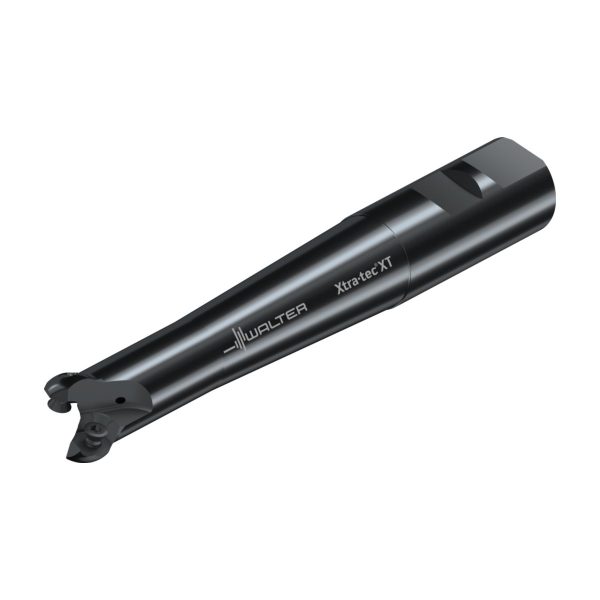

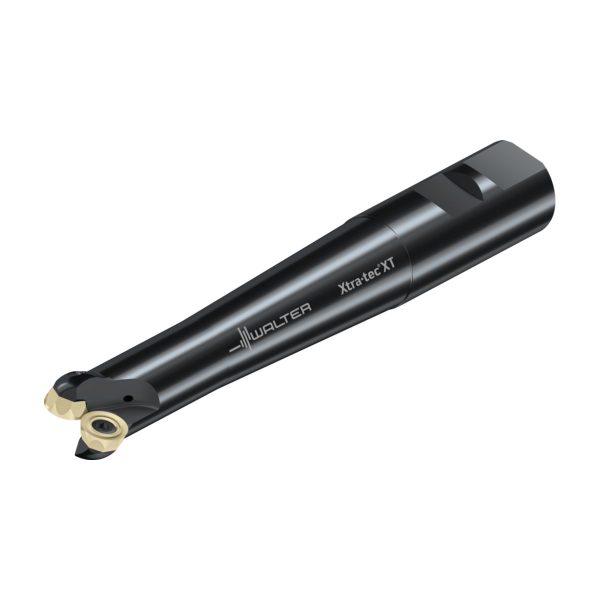

Freze cu plăcuțe rotunde – M5468-024-W25-02-06-XL

Freze cu plăcuțe rotunde M5468-040-W40-04-06-XL-M5468-040-W40-04-06-XL-4063464392018 Freze cu plăcuțe rotunde – M5468-024-W25-02-06
Freze cu plăcuțe rotunde M5468-040-W40-04-06-XL-M5468-040-W40-04-06-XL-4063464392018 Freze cu plăcuțe rotunde – M5468-040-W40-04-06-XL

2.098,38 lei fără TVA - 2.539,04 lei cu TVA

PMKNSHO
●●●●●●●●●●●●●
Numărul articolului: 8232096Familie produs: M5468 SKU: M5468-024-W25-02-06-XL EAN: 4063464391646 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,510 kg
Dimensiuni 193 × 38 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametrul corpului

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M5468 pentru tipul de plăcuţă RO.X1204..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)24mm
A2
Diametru muchie așchietoare 224mm
A3
Diametrul corpului22,9mm
B2
Lungimea muchiei așchietoare, max.118mm
B3
Lungime în consolă118mm
B4
Lungime utilă118mm
B5
Cantitate rezerve de reascuțire175mm
B6
Lungime cap118mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă56mm
D11
Tip de frezăN
D6
Turație, maximă364001/min
D7
Masă (greutate)0,482kg
D9
Ajustabilitate0
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.2,29mm
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM5468-024-W25-02-06-XL
J3
Siglă companieW
J41
Siglă companieWR$$RO1204M03***8M0
J42
Codificare plăcuță așchietoare, poz. AROHX1204M08-A57
J45
Codificare plăcuță așchietoare, poz. AROHX1204M08-A57
J6
Codare loc de separare pe partea mașiniiZYL10G2500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului22,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G2500h$06
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DCX
Diametru muchie așchietoare 224mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază118mm
LS
Lungime coadă56mm
LSC
Lungime gaură de fixare56mm
LU
Lungime utilă118mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire175mm
OHX
Lungime în consolă118mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă364001/min
SC
Insert shape codeR
TSYC
Identificator imagineM5468-W-06
WT
Masă (greutate)0,482kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cu plăcuțe rotunde M5468 • Xtra·tec® XT • coadă DIN 1835 B • metric • RO .. 1204 .. • Dc=12mm • Z=2

Descriere unealtă

Freze cu plăcuțe rotunde Xtra·tec® XT M5468​
Fără elemente de asamblare perturbatoare
Evacuare bună a așchiilor în timpul prelucrării buzunarelor adânci

Domenii de utilizare

Sistem universal pentru frezare de copiere, frezare plană, frezare în rampă, frezare de buzunare și prin interpolare circulară
Ideal pentru frezarea de copiere la adaosuri de prelucrare mici
Pentru oțel, oțeluri inoxidabile, fontă, metale neferoase, materiale greu prelucrabile, precum și pentru prelucrare dură​
Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină

Plăcuțe

Până la 8 muchii așchietoare cu formă de bază pozitivă​
7 mărimi ale plăcuțelor amovibile:​ RD.X0501M0​
RD.X07T1M0​
RO.X0803M04
RO.X10T3M08​
RO.X1204M08​
RO.X1605M08​
RO.X2006M08​
Cu contur sinterizat (RDM…/ ROM..)
Cu rectificare periferică (ROG.., RDH…/ ROH..)

Avantajele Dvs.

Productivitate maximă datorită regimului de așchiere și durabilității maxime ​
Fiabilitate maximă datorită indexării plăcuțelor amovibile prin fațete
Adaptate perfect la prelucrare datorită diferitelor mărimi și geometrii ale plăcuțelor amovibile
Flexibilitate mare pentru utilizare în sistemele de preluare existente datorită interfeței cilindrice-modulare
Rentabilitate ridicată datorită sorturilor Tiger·tec® și numărului mai mare de dinți
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
d<sub>1</sub>Diametrul de îmbinare25mm
D<sub>a</sub>Diametrul maxim de tăiere24mm
l<sub>1</sub>Lungimea totală175mm
l<sub>4</sub>Lungimea funcțională118mm
CodificareCodificare sculăM5468-024-W25-02-06-XL
RRază6mm
TipPlăcuțe amovibile posibileRO . X1204M0
GreutateGreutatea0,48kg
ZNumărul de dinți2
Nr. PlăcuțeNumărul de plăcuțe amovibile2
