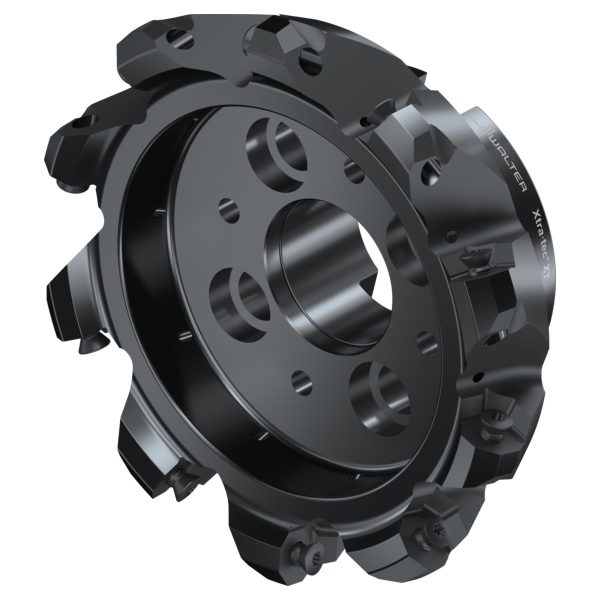

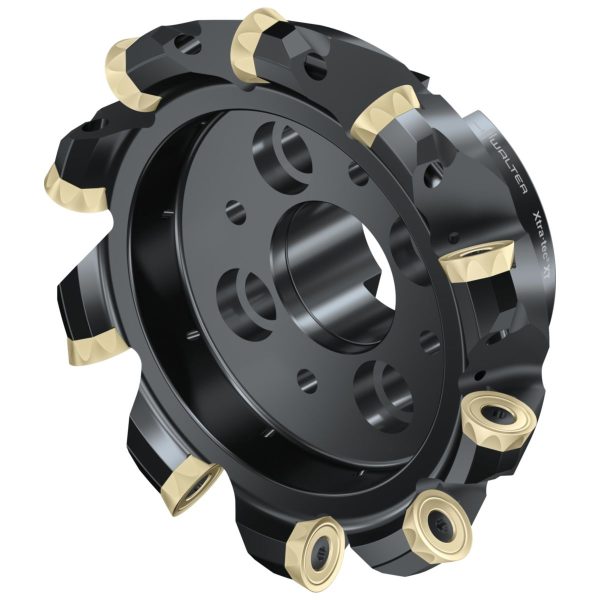

Freze cu plăcuțe rotunde – M5468-160-B40-10-10

Freze cu plăcuțe rotunde M5468.102-B38-06-10-M5468.102-B38-06-10-4063464391684 Freze cu plăcuțe rotunde – M5468-100-B32-07-10
Freze cu plăcuțe rotunde M5468-020-TC10-05-02.5-M5468-020-TC10-05-02.5-0645090727 Freze cu plăcuțe rotunde – M5468-010-TC06-02-02.5

6.942,84 lei fără TVA - 8.400,84 lei cu TVA

PMKNSHO
●●●●●●●●●●●●●
Numărul articolului: 8232253Familie produs: M5468 SKU: M5468-160-B40-10-10 EAN: 4063464392117 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,799 kg
Dimensiuni 275 × 130 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M5468 pentru tipul de plăcuţă RO.X2006..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)160mm
A2
Diametru muchie așchietoare 2160mm
A3
Diametrul corpului155,34mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere10mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă121001/min
D7
Masă (greutate)2,761kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.3,3°
E5
Adâncimea de plonjare, max.1,37mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință10
F22
Număr de muchii așchietoare active, pe partea frontală10
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level10
G13
Număr de plăcuțe amovibile poziția A10
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereC
J21
Număr articolM5468-160-B40-10-10
J3
Siglă companieW
J41
Siglă companieWR$$RO2006M03***8M0
J42
Codificare plăcuță așchietoare, poz. AROHX2006M0T8-A27
J45
Codificare plăcuță așchietoare, poz. AROHX2006M0T8-A27
J6
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.10mm
BD
Diametrul corpului155,34mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
CICT
Cutting item count10
CICT (F)
Număr de plăcuțe amovibile poziția A10
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
DC
Diametru muchie așchietoare 1 (diametru nominal)140mm
DCX
Diametru muchie așchietoare 2160mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.3,3°
RPMX
Turație, maximă121001/min
SC
Insert shape codeR
TSYC
Identificator imagineM5468-B1-10
ULDR
Usable length diameter ratio0,766
WT
Masă (greutate)2,761kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală10
ZEFP
Număr de muchii așchietoare active, pe circumferință10

Descriere

Freze cu plăcuțe rotunde M5468 • Xtra·tec® XT • Parallel bore DIN 138 transverse keyway • metric • RO .. 2006 .. • Dc=140mm • Z=10

Descriere unealtă

Freze cu plăcuțe rotunde Xtra·tec® XT M5468​
Fără elemente de asamblare perturbatoare
Evacuare bună a așchiilor în timpul prelucrării buzunarelor adânci

Domenii de utilizare

Sistem universal pentru frezare de copiere, frezare plană, frezare în rampă, frezare de buzunare și prin interpolare circulară
Ideal pentru frezarea de copiere la adaosuri de prelucrare mici
Pentru oțel, oțeluri inoxidabile, fontă, metale neferoase, materiale greu prelucrabile, precum și pentru prelucrare dură​
Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină

Plăcuțe

Până la 8 muchii așchietoare cu formă de bază pozitivă​
7 mărimi ale plăcuțelor amovibile:​ RD.X0501M0​
RD.X07T1M0​
RO.X0803M04
RO.X10T3M08​
RO.X1204M08​
RO.X1605M08​
RO.X2006M08​
Cu contur sinterizat (RDM…/ ROM..)
Cu rectificare periferică (ROG.., RDH…/ ROH..)

Avantajele Dvs.

Productivitate maximă datorită regimului de așchiere și durabilității maxime ​
Fiabilitate maximă datorită indexării plăcuțelor amovibile prin fațete
Adaptate perfect la prelucrare datorită diferitelor mărimi și geometrii ale plăcuțelor amovibile
Flexibilitate mare pentru utilizare în sistemele de preluare existente datorită interfeței cilindrice-modulare
Rentabilitate ridicată datorită sorturilor Tiger·tec® și numărului mai mare de dinți
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare10mm
d<sub>1</sub>Diametrul de îmbinare40mm
D<sub>a</sub>Diametrul maxim de tăiere160mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăM5468-160-B40-10-10
RRază10mm
TipPlăcuțe amovibile posibileRO . X2006M0
GreutateGreutatea2,76kg
ZNumărul de dinți10
Nr. PlăcuțeNumărul de plăcuțe amovibile10
