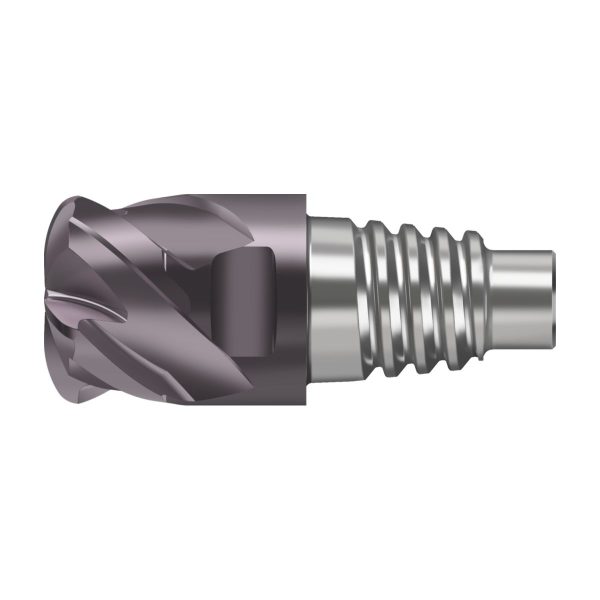

Freze de avans mare din carbură metalică – MC025.25.4E4P318-WJ30TF

Freze de avans mare din carbură metalică – MC025.19.1E4P203-WJ30TF
Freze de avans mare din carbură metalică – MC025.15.9E4P203-WJ30TF

1.423,90 lei fără TVA - 1.722,92 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7879710Familie produs: MC025 SKU: MC025.25.4E4P318-WJ30TF EAN: 4042446308582 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,212 kg
Dimensiuni 81 × 35 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de avans mare din carbură metalică MC025
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)24,5mm
A5
Diametrul gâtului24,5mm
B2
Lungimea muchiei așchietoare, max.14mm
B3
Lungime în consolă25,6mm
B4
Lungime utilă25,6mm
B5
Cantitate rezerve de reascuțire49,6mm
B6
Lungime cap25,6mm
B71
Lungime funcțională25,6mm
B9
Lungime gât25,6
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii24,5mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,211kg
E2
Unghi de degajare lateral-18°
E3
Unghi axial de așchiere6°
E4
Unghi de plonjare, max.5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G1
Rază la colț3,175mm
G7
3,175
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM
J21
Număr articolMC025.25.4E4P318-WJ30TF
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04B0250$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.14mm
BD
Diametrul corpului24,5mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04B0250$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)25,4mm
DN
Diametrul gâtului24,5mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-18°
GAMP
Unghi axial de așchiere6°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime cap25,6mm
LF
Lungime funcțională25,6mm
LU
Lungime utilă25,6mm
OAL
Cantitate rezerve de reascuțire49,6mm
OHX
Lungime în consolă25,6mm
PHI
Phi0°
RE
Rază la colț3,175mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.5°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC025.E-P-R
ULDR
Usable length diameter ratio1,008
WT
Masă (greutate)0,211kg
XYWD
xyw plane distance-25,6mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de avans mare din carbură metalică MC025 • Advance • ConeFit • inch • flute helix angle 50° • WJ30TF • Dc=25,4mm • Z=4

Descriere unealtă

Sistem cu capete de frezare interschimbabile ConeFit
Frezare High-Feed la viteze fulgerătoare
Freze din carbură metalică cu geometrie frontală High-Feed
WJ30TF (pentru grupele ISO P, M, K și S)
Rază frontală mare Rf

Domenii de utilizare

Utilizare universală
Degroșare aproape de formă cu avansuri mari pe dinte la adâncimi de așchiere mici
Prelucrarea suprafețelor cu formă de buzunar, canale și cu formă complexă
Domenii de utilizare: Industria constructoare de mașini, fabricare de ștanțe și matrițe

Avantajele Dvs.

Fiabilitate ridicată datorită sarcinii radiale reduse a sculei
Costuri de inventar reduse datorită utilizării universale

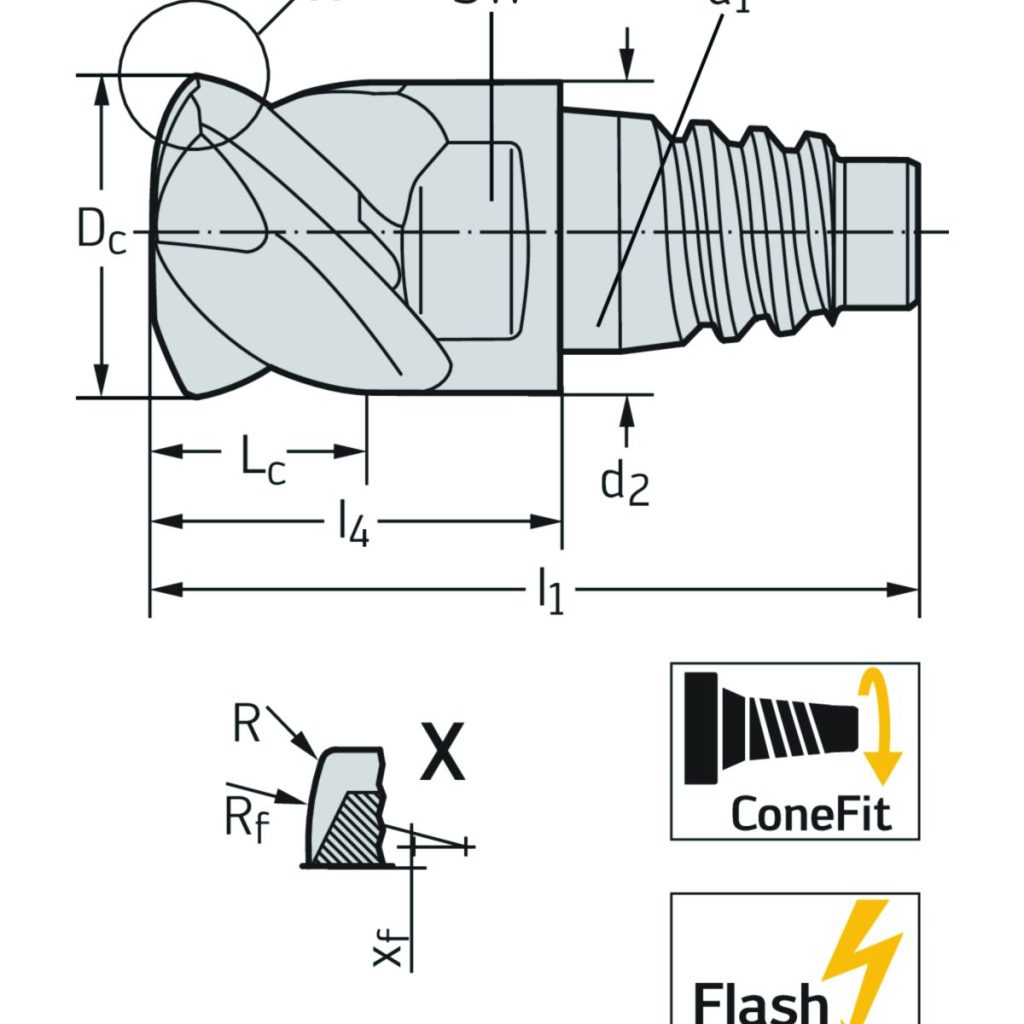

DenumireDescriereValoareUnitate
a<sub>pf</sub>Corecție pentru medie0,551inch
d<sub>1</sub>Diametrul de îmbinareE25
D<sub>c</sub>Diametrul muchiei așchietoare1inch
l<sub>1</sub>Lungimea totală1,953inch
l<sub>4</sub>Lungime maximă în consolă1,008inch
CodificareCodificare sculăMC025.25.4E4P318-WJ30TF
R<sub>f</sub>Rază0,472inch
RRază0,125inch
x<sub>f</sub>Ofset rază0,197inch
R<sub>ers</sub>Rază de rezervă0,174inch
SWDimensiunea cheii0,787inch
ZNumărul de dinți4
