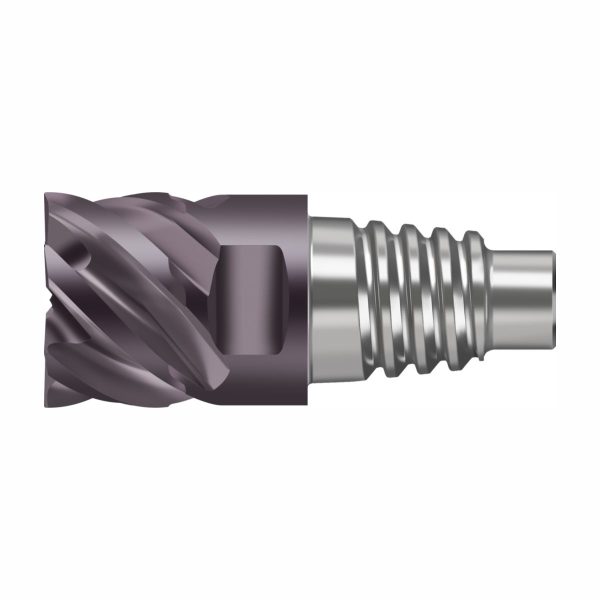

Freze cilindro-frontale din carbură metalică – MC128-12.0E6P-WJ30TF
685,18 lei fără TVA - 829,07 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,031 kg |
|---|---|
| Dimensiuni | 50 × 18 mm |
| Domeniu de utilizare | |
| Lungimea muchiei așchietoare, max. | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | MC128 ConeFit, Multiflute, fără rază la colţ |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 11,7 | mm |
A5 | Diametrul gâtului | 11,7 | mm |
B2 | Lungimea muchiei așchietoare, max. | 6,5 | mm |
B3 | Lungime în consolă | 14,5 | mm |
B4 | Lungime utilă | 14,5 | mm |
B5 | Cantitate rezerve de reascuțire | 28,3 | mm |
B6 | Lungime cap | 14,5 | mm |
B71 | Lungime funcțională | 14,5 | mm |
B9 | Lungime gât | 14,5 | |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | SAC | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 120 | |
C3 | Diametru de prindere, pe partea mașinii | 11,7 | mm |
D6 | Turație, maximă | 80000 | 1/min |
D7 | Masă (greutate) | 0,03 | kg |
E2 | Unghi de degajare lateral | 10,5 | ° |
E3 | Unghi axial de așchiere | 13,5 | ° |
E4 | Unghi de plonjare, max. | 4 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 50 | ° |
G2 | Lățime fațetă de colț | 0,1 | mm |
G3 | Unghi fațetă de protecție | 45 | ° |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WJ30TF | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | TiAlN | |
J1 | Standard | PWZ-NORM | |
J21 | Număr articol | MC128-12.0E6P-WJ30TF | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | SAC04A0120$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 6,5 | mm |
BD | Diametrul corpului | 11,7 | mm |
BMC | Execuția sculei | H | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | SAC04A0120$$$$ | |
CHW | Lățime fațetă de colț | 0,1 | mm |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | TiAlN | |
CP | Coolant pressure | MPa | MPa |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 120 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 12 | mm |
DN | Diametrul gâtului | 11,7 | mm |
FHA | Unghiul elicei | 50 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 10,5 | ° |
GAMP | Unghi axial de așchiere | 13,5 | ° |
GRADE | Denumire sort de la producător | WJ30TF | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
KCH | Unghi fațetă de protecție | 45 | ° |
LB | Lungime corp de bază | 14,5 | mm |
LF | Lungime funcțională | 14,5 | mm |
LU | Lungime utilă | 14,5 | mm |
OAL | Cantitate rezerve de reascuțire | 28,3 | mm |
OHX | Lungime în consolă | 14,5 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 4 | ° |
RPMX | Turație, maximă | 80000 | 1/min |
TSYC | Identificator imagine | MC128-E-P | |
ULDR | Usable length diameter ratio | 1,208 | |
WT | Masă (greutate) | 0,03 | kg |
XYWD | xyw plane distance | -14,5 | mm |
XZWD | xzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Adaptor DIN 69893-1 A – AB371-H63-E12-051SKU: AB371-H63-E12-0512.253,61 lei fără TVA - 2.726,87 lei cu TVA- Adaptor DIN 69893-1 A – AK631.H63A.E12.051SKU: AK631.H63A.E12.0511.996,67 lei fără TVA - 2.415,97 lei cu TVA
- Adaptor Walter CaptoTM – AK681.C5.E12.045SKU: AK681.C5.E12.0451.905,67 lei fără TVA - 2.305,86 lei cu TVA
- Adaptor Walter CaptoTM – AK681.C6.E12.049SKU: AK681.C6.E12.0491.996,67 lei fără TVA - 2.415,97 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z12.E12.048CSKU: AK610.Z12.E12.048C2.141,20 lei fără TVA - 2.590,85 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E12.090CSKU: AK610.Z16.E12.090C3.136,86 lei fără TVA - 3.795,60 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E12.025SKU: AK610.Z16.E12.0251.043,84 lei fără TVA - 1.263,05 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z12.E12.048SKU: AK610.Z12.E12.048711,95 lei fără TVA - 861,46 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E12.005SKU: AK610.Z16.E12.005776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z12.E12.022SKU: AK610.Z12.E12.022711,95 lei fără TVA - 861,46 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E12.060SKU: AK610.Z16.E12.0601.188,37 lei fără TVA - 1.437,93 lei cu TVA
- Cheie – FS1384SKU: FS13841.750,43 lei fără TVA - 2.118,02 lei cu TVA
- Cheie – FS2136-E12-RSKU: FS2136-E12-R728,01 lei fără TVA - 880,89 lei cu TVA
- Cheie – FS2125-E12SKU: FS2125-E1293,52 lei fără TVA - 113,16 lei cu TVA
Descriere
Freze cilindro-frontale din carbură metalică MC128 • ConeFit • metric • flute helix angle 50° • Tip N 50 • WJ30TF • Dc=12mm • Z=6

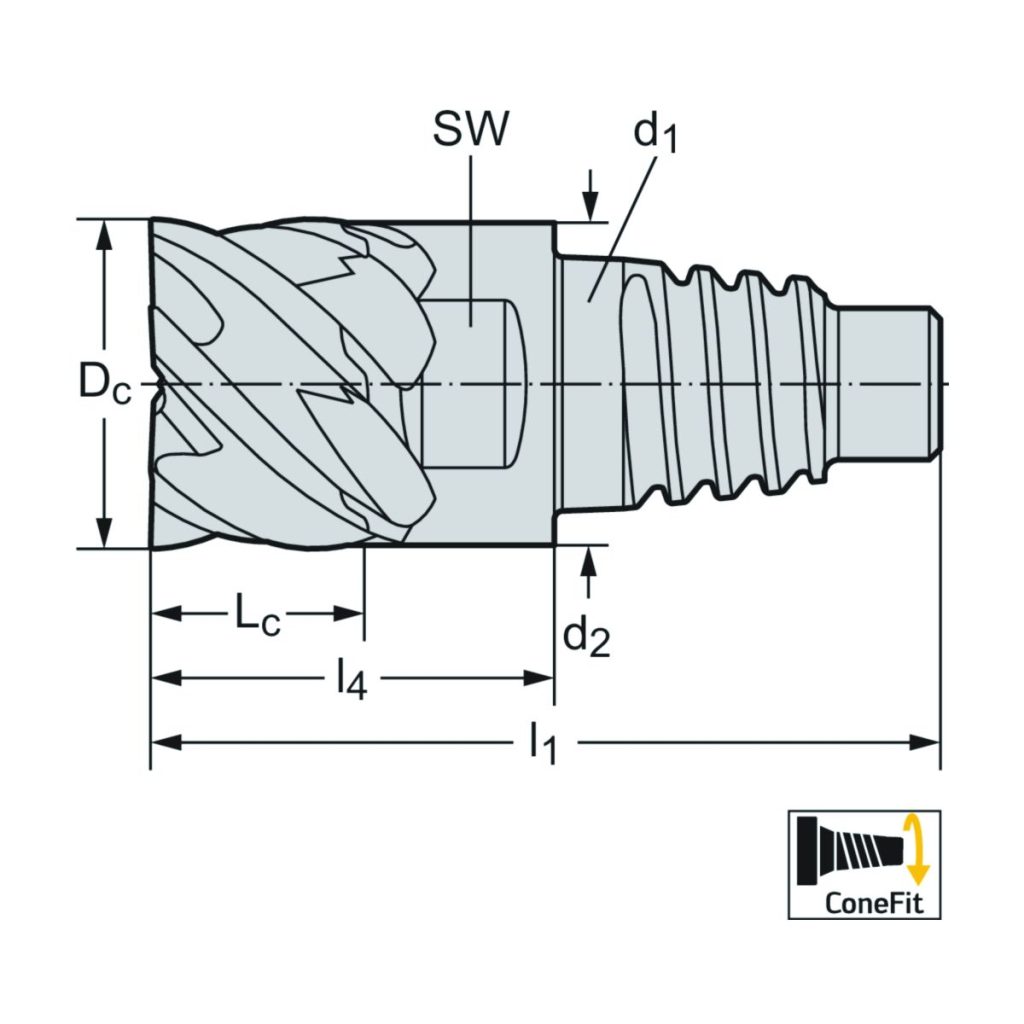

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 6,5 | mm |
| l<sub>11</sub> | Lățimea fațetei de colț | 0,1 | mm |
| d<sub>1</sub> | Diametrul cozii | E12 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 12 | mm |
| d<sub>2</sub> | Diametrul corpului | 11,7 | mm |
| l<sub>1</sub> | Lungimea totală | 28,3 | mm |
| l<sub>4</sub> | Lungimea funcțională | 14,5 | mm |
| Codificare | Codificare sculă | MC128-12.0E6P-WJ30TF | |
| SW | Dimensiunea cheii | 10 | mm |
| Z | Numărul de dinți | 6 |
