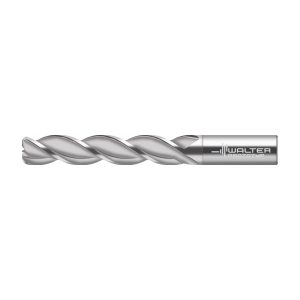

Freze cilindro-frontale din carbură metalică - MC166-20.0A3X200L-WJ30UU - imagine 2

Freze cilindro-frontale din carbură metalică – MC166-20.0A3X200L-WJ30UU

Freze cilindro-frontale din carbură metalică MC166-20.0A3X400L-WJ30UU-MC166-20.0A3X400L-WJ30UU-4042446315665 Freze cilindro-frontale din carbură metalică – MC166-20.0A3X300L-WJ30UU
Freze cilindro-frontale din carbură metalică MC166-20.0A3X400L-WJ30UU-MC166-20.0A3X400L-WJ30UU-4042446315665 Freze cilindro-frontale din carbură metalică – MC166-20.0A3X100L-WJ30UU

4.127,16 lei fără TVA - 4.993,86 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8033557Familie produs: MC166 SKU: MC166-20.0A3X200L-WJ30UU EAN: 4042446315641 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,604 kg
Dimensiuni 180 × 30 mm
Domeniu de utilizare

Aplicație principală

Lungime în consolă

Denumire sort de la producător

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC267 Advance, fără rază la colţ, Z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)100mm
B2
Lungimea muchiei așchietoare, max.100mm
B3
Lungime în consolă121mm
B4
Lungime utilă171mm
B5
Cantitate rezerve de reascuțire171mm
B6
Lungime cap121mm
B71
Lungime funcțională171mm
B9
Lungime gât100
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă50mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,604kg
E2
Unghi de degajare lateral8°
E3
Unghi axial de așchiere8°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei35°
G1
Rază la colț2mm
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30UU
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardPWZ-NORM XL
J11
Număr standard sub formă de litereHA
J21
Număr articolMC166-20.0A3X200L-WJ30UU
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G2000h$06
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.100mm
BD
Diametrul corpului20mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G2000h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
FHA
Unghiul elicei35°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8°
GAMP
Unghi axial de așchiere8°
GRADE
Denumire sort de la producătorWJ30UU
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională171mm
LS
Lungime coadă50mm
LU
Lungime utilă100mm
OAL
Cantitate rezerve de reascuțire171mm
OHX
Lungime în consolă121mm
PHI
Phi0°
RE
Rază la colț2mm
RHO
Rho0°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC166-A-3-X-R-L
ULDR
Usable length diameter ratio5
WT
Masă (greutate)0,604kg
XYWD
xyw plane distance-171mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

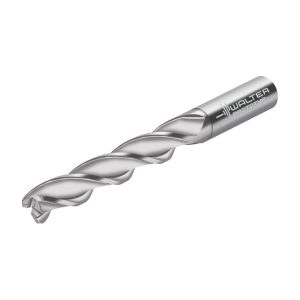

Freze cilindro-frontale din carbură metalică MC166 • Advance • coadă DIN 6535 HA • metric • flute helix angle 35° • WJ30UU • Dc=20mm • R=2mm • Z=3

Descriere unealtă

Lc = 5 × Dc
Stabilitate ridicată a miezului
Sort WJ30UU (neacoperit)

Domenii de utilizare

Configurată special pentru frezarea dinamică (ae mic, apmare, Lcmare!)
Dezvoltat în industria aeronautică și aerospațială
adecvat pentru toate domeniile cu așchiere ISO N
Specialistul în finisarea pereților înalți
Degroșare dinamică a buzunarelor adânci și cavităților

Avantajele Dvs.

Fiabilitate ridicată la prelucrarea fără asistență umană
Productivitate mare prin volum maxim de material așchiat la timpi de prelucrare reduși
Microgeometrie specială pentru finisarea pereților înalți
Divizare inegală pentru o prelucrare fără vibrații, optimă și o creștere extrem de mare a durabilității
Stabilitate ridicată a miezului pentru o siguranță constantă a procesului

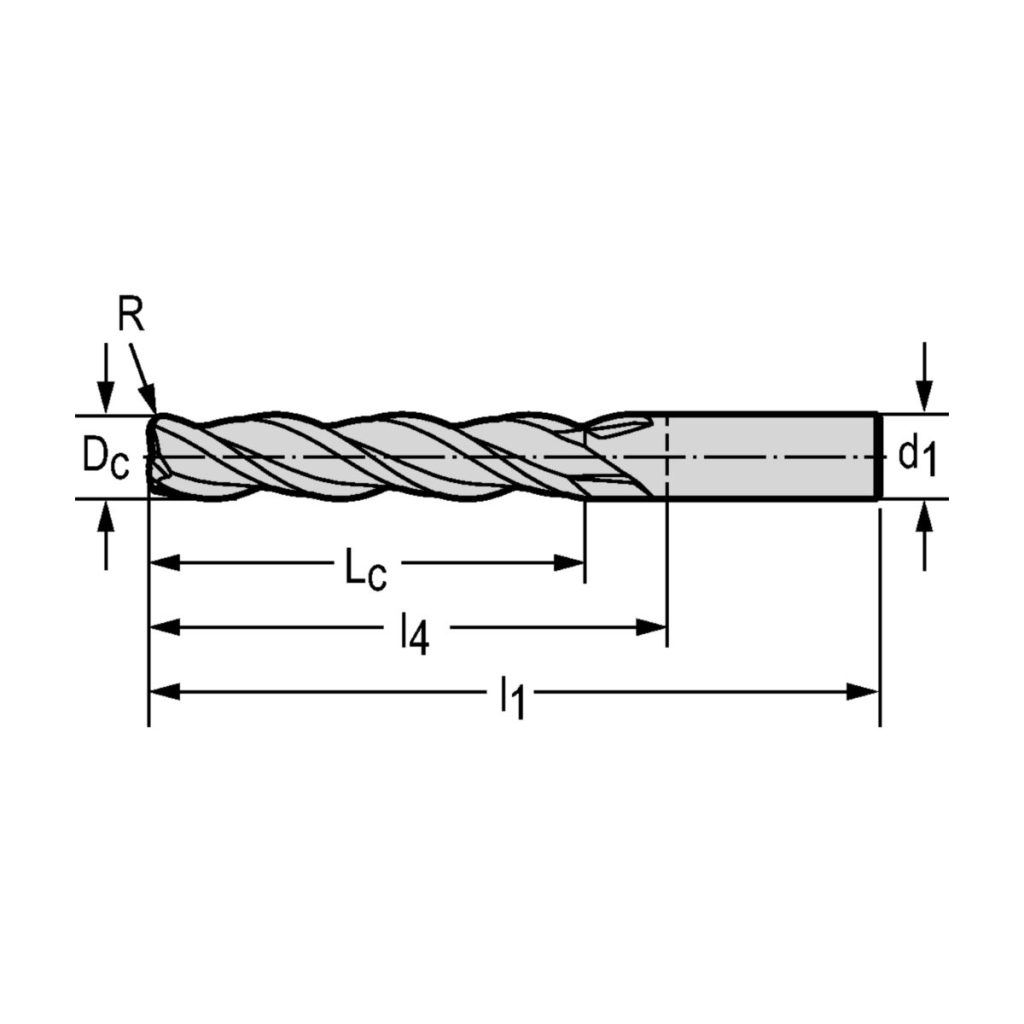

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare100mm
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul cozii20mm
l<sub>1</sub>Lungimea totală171mm
l<sub>4</sub>Lungimea funcțională121mm
CodificareCodificare sculăMC166-20.0A3X200L-WJ30UU
RRază2mm
ZNumărul de dinți3
