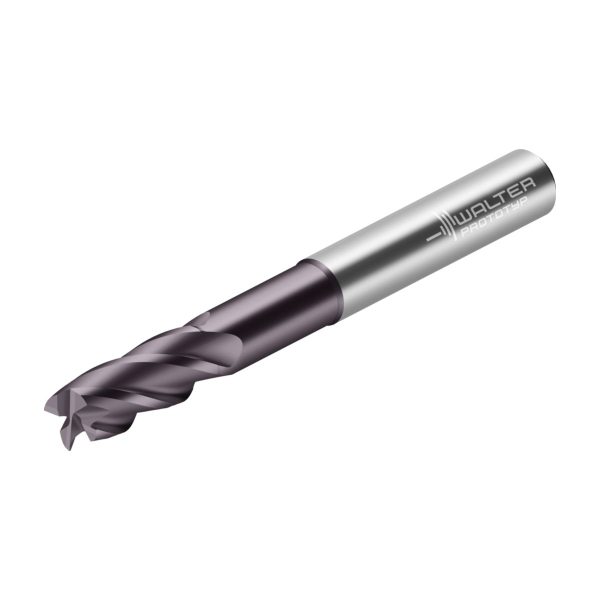

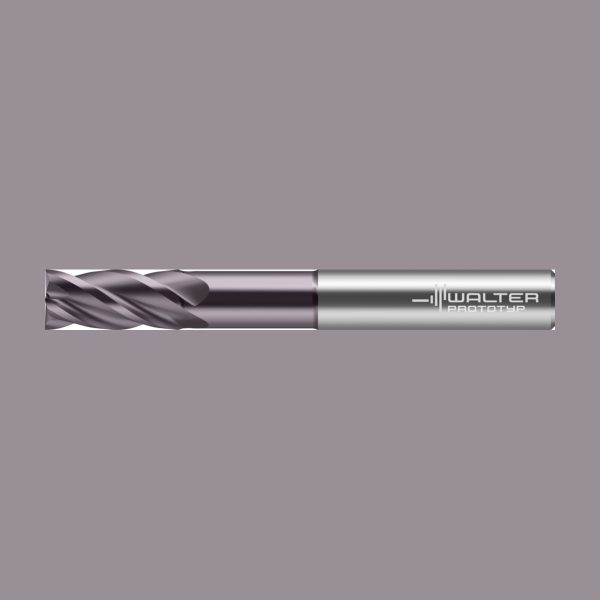

Freze cilindro-frontale/de canelare din carbură metalică – MC230-10.0A4LC-WK40TF

Freze cilindro-frontale/de canelare din carbură metalică MC230-20.0A4LC-WK40TF-MC230-20.0A4LC-WK40TF-4063464768493 Freze cilindro-frontale/de canelare din carbură metalică – MC230-08.0A4LC-WK40TF
Freze cilindro-frontale/de canelare din carbură metalică MC230-20.0A4LC-WK40TF-MC230-20.0A4LC-WK40TF-4063464768493 Freze cilindro-frontale/de canelare din carbură metalică – MC230-16.0A4LC-WK40TF

840,42 lei fără TVA - 1.016,91 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8302866Familie produs: MC230 SKU: MC230-10.0A4LC-WK40TF EAN: 4063464768462 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,108 kg
Dimensiuni 122 × 16 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC230 Advance, fără rază la colţ, z = 4, Standard P L
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,5mm
A5
Diametrul gâtului9,5mm
B2
Lungimea muchiei așchietoare, max.22mm
B3
Lungime în consolă58mm
B4
Lungime utilă58mm
B5
Cantitate rezerve de reascuțire100mm
B6
Lungime cap60mm
B71
Lungime funcțională100mm
B9
Lungime gât57,567
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii10mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă40mm
D6
Turație, maximă552711/min
D7
Masă (greutate)0,103kg
E2
Unghi de degajare lateral8,5°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei38°
G3
Unghi fațetă de protecție45°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardP-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr standard sub formă de litereMC230-10.0A4LC-WK40TF
J22
Codificare produs7691
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.22mm
BD
Diametrul corpului9,5mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1000h$05
CHW
Lățime fațetă de colț0,1mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
DN
Diametrul gâtului9,5mm
FHA
Unghiul elicei38°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8,5°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază58,433mm
LF
Lungime funcțională100mm
LS
Lungime coadă40mm
LU
Lungime utilă58mm
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă60mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă552711/min
TSYC
Identificator imagineMC230-A-4-L-C
ULDR
Usable length diameter ratio5,8
WT
Masă (greutate)0,103kg
XYWD
xyw plane distance-100mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC230 • Advance • Xill·tec® • coadă DIN 6535 HA • metric • flute helix angle 38° • Rază lungă de acțiune • center cutting capability • WK40TF • Dc=10mm • Z=4

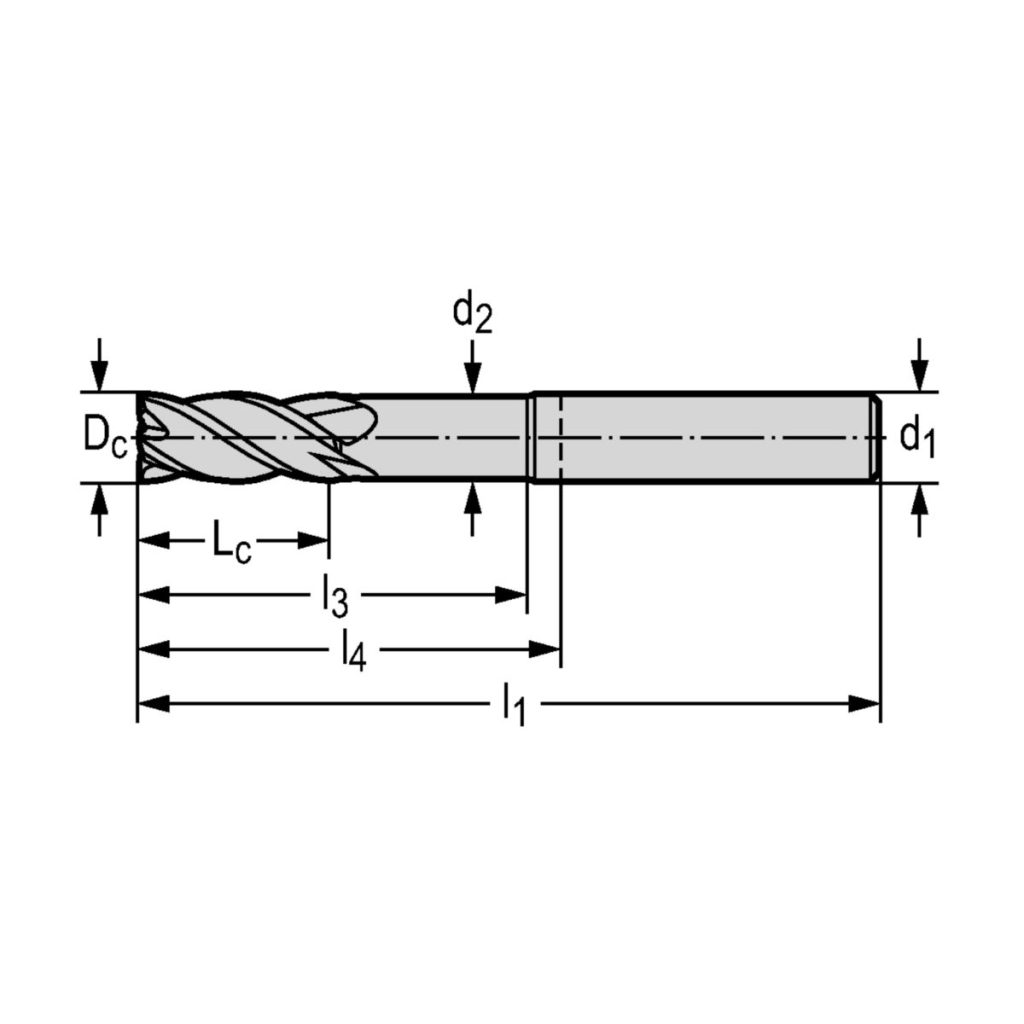

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare22mm
l<sub>11</sub>Lățimea fațetei de colț0,1mm
D<sub>c</sub>Diametrul muchiei așchietoare10mm
d<sub>1</sub>Diametrul cozii10mm
d<sub>2</sub>Diametrul corpului9,5mm
l<sub>3</sub>Lungime utilă58mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea funcțională60mm
CodificareCodificare sculăMC230-10.0A4LC-WK40TF
ZNumărul de dinți4
