Freze cilindro-frontale din carbură metalică MC233-20.0W6XL-WK40TF-MC233-20.0W6XL-WK40TF-4063464769940
Freze cilindro-frontale din carbură metalică MC233-20.0W6XL-WK40TF-MC233-20.0W6XL-WK40TF-4063464769940
Freze cilindro-frontale din carbură metalică - MC233-16.0W5XL-WK40TF - imagine 2
Freze cilindro-frontale din carbură metalică - MC233-16.0W5XL-WK40TF - imagine 3

Freze cilindro-frontale din carbură metalică – MC233-16.0W5XL-WK40TF

Freze cilindro-frontale din carbură metalică MC233-20.0W6XL-WK40TF-MC233-20.0W6XL-WK40TF-4063464769940 Freze cilindro-frontale din carbură metalică – MC233-12.0W4XL-WK40TF
Freze cilindro-frontale din carbură metalică MC233-20.0W6XL-WK40TF-MC233-20.0W6XL-WK40TF-4063464769940 Freze cilindro-frontale din carbură metalică – MC233-20.0W6XL-WK40TF

1.911,02 lei fără TVA - 2.312,33 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8303075Familie produs: MC233 SKU: MC233-16.0W5XL-WK40TF EAN: 4063464769933 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,351 kg
Dimensiuni 150 × 25 mm
Domeniu de utilizare

Lungime în consolă

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC233 Advance, fără rază colţ, spărgător aşchii, tăişuri multi, Standard P XL
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)80mm
B2
Lungimea muchiei așchietoare, max.80mm
B3
Lungime în consolă97mm
B4
Lungime utilă145mm
B5
Cantitate rezerve de reascuțire145mm
B6
Lungime cap97mm
B71
Lungime funcțională121mm
B9
Lungime gât80
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă48mm
D6
Turație, maximă294341/min
D7
Masă (greutate)0,35kg
E2
Unghi de degajare lateral8,5°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F3
Sens eliceR
F4
Unghiul elicei38°
G2
Lățime fațetă de colț0,15mm
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardP-NORM XL
J11
Număr standard sub formă de litereWE
J21
Număr articolMC233-16.0W5XL-WK40TF
J22
Număr articol8071
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă97mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.80mm
BD
Diametrul corpului16mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiNS
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$05
CHW
Lățime fațetă de colț0,15mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
FHA
Unghiul elicei38°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8,5°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LF
Lungime funcțională121mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă80mm
OAL
Cantitate rezerve de reascuțire145mm
OHX
Lungime în consolă97mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă294341/min
TSYC
Identificator imagineMC233-W-X-L
ULDR
Usable length diameter ratio5
WT
Masă (greutate)0,35kg
XYWD
xyw plane distance-145mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

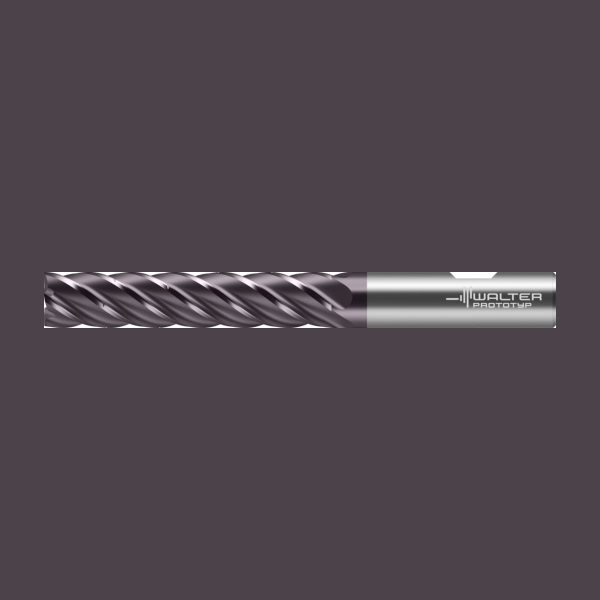

Freze cilindro-frontale din carbură metalică MC233 • Advance • Xill·tec® • coadă DIN 6535 HB • metric • flute helix angle 38° • Divizor de așchii • center cutting capability • WK40TF • Dc=16mm • Z=5

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare80mm
l<sub>11</sub>Lățimea fațetei de colț0,15mm
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul cozii16mm
l<sub>1</sub>Lungimea totală145mm
l<sub>4</sub>Lungimea funcțională97mm
CodificareCodificare sculăMC233-16.0W5XL-WK40TF
ZNumărul de dinți5
