Freze cilindro-frontale/de canelare din carbură metalică – MC326-20.0W4B250C-WK40TF

Freze cilindro-frontale/de canelare din carbură metalică – MC326-20.0W4B200C-WK40TF
Freze cilindro-frontale/de canelare din carbură metalică – MC326-20.0W4B400C-WK40TF

2.558,40 lei fără TVA - 3.095,66 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6579499Familie produs: MC326 SKU: MC326-20.0W4B250C-WK40TF EAN: 4042446253424 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,407 kg
Dimensiuni 112 × 28 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC326 Supreme, cu rază la colţ ,Z=4-5,gât,DIN 6527L
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)19mm
A5
Diametrul gâtului19mm
B2
Lungimea muchiei așchietoare, max.38mm
B3
Lungime în consolă52mm
B4
Lungime utilă52mm
B5
Cantitate rezerve de reascuțire104mm
B6
Lungime cap54mm
B71
Lungime funcțională79mm
B9
Lungime gât51,134
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă50mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,406kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereWE
J21
Număr articolMC326-20.0W4B250C-WK40TF
J22
Număr articol849
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10G2000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă54mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.38mm
BD
Diametrul corpului19mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL10G2000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DN
Diametrul gâtului19mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază52,866mm
LF
Lungime funcțională79mm
LS
Lungime coadă50mm
LSC
Lungime gaură de fixare50mm
LU
Lungime utilă52mm
OAL
Cantitate rezerve de reascuțire104mm
OHX
Lungime în consolă54mm
PHI
Phi0°
RE
Rază la colț2,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC326-W-4-B-R-C
ULDR
Usable length diameter ratio2,6
WT
Masă (greutate)0,406kg
XYWD
xyw plane distance-104mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC326 • Supreme • coadă DIN 6535 HB • metric • flute helix angle 50° • Rază lungă de acțiune • Tip N 50 • center cutting capability • WK40TF • Dc=20mm • R=2,5mm • Z=4

Descriere unealtă

Canelări în plin până la 0,9 × Dc
Datorită diametrului redus al gâtului, este adecvată și pentru așchierea cavităților mai adânci
Freză universală de mare viteză
Unghi de 50° al elicei

Domenii de utilizare

Pentru degroșare și finisare
Pentru frezarea de buzunare, frezarea în rampă și frezarea pe contur
Utilizare principală: Grupă de materiale ISO P
Utilitare secundară: Grupe de materiale ISO M, K și S
Domenii de utilizare: Industria constructoare de mașini, industria energetică, industria medicală, industria aeronautică și aerospațială și industria auto

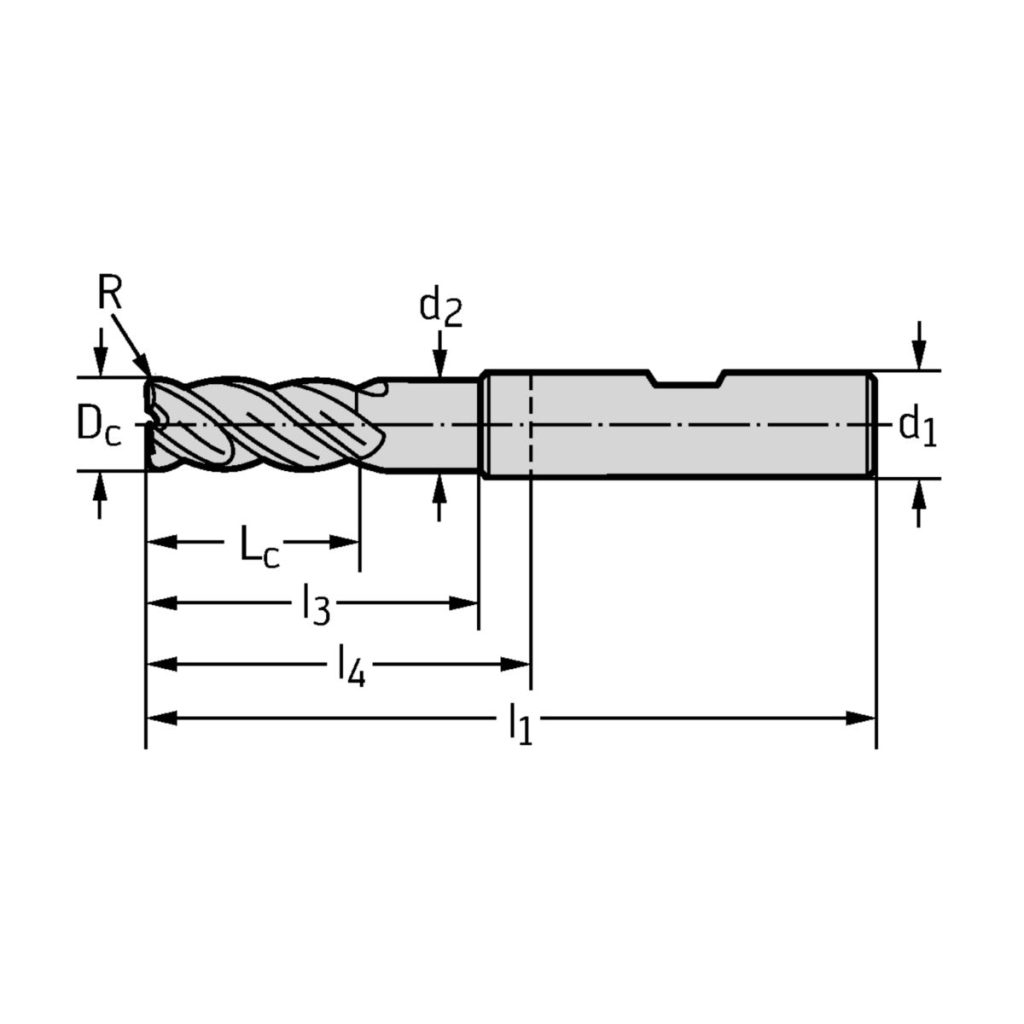

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare38mm
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul cozii20mm
d<sub>2</sub>Diametrul corpului19mm
l<sub>3</sub>Lungime utilă52mm
l<sub>1</sub>Lungimea totală104mm
l<sub>4</sub>Lungimea funcțională54mm
CodificareCodificare sculăMC326-20.0W4B250C-WK40TF
RRază2,5mm
ZNumărul de dinți4
