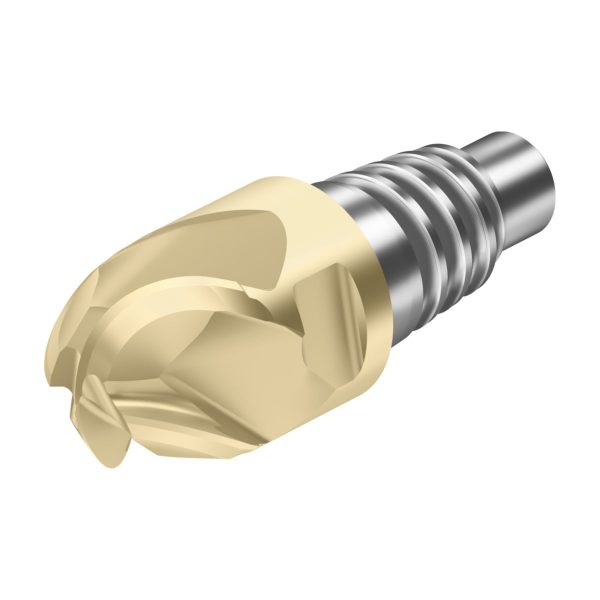

Freze de copiere din carbură metalică – MC430-25.0E4P-WJ30TP
1.953,85 lei fără TVA - 2.364,16 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,187 kg |
|---|---|
| Dimensiuni | 80 × 35 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Poziție unghiulară, adaptor, pe partea piesei | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Freze de copiere din carbură metalică MC430 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 24,2 | mm |
A5 | Diametrul gâtului | 24,2 | mm |
B2 | Lungimea muchiei așchietoare, max. | 13,5 | mm |
B3 | Lungime în consolă | 25,6 | mm |
B4 | Lungime utilă | 25,6 | mm |
B5 | Cantitate rezerve de reascuțire | 49,6 | mm |
B6 | Lungime cap | 25,6 | mm |
B71 | Lungime funcțională | 25,6 | mm |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | SAC | |
C12 | Formă adaptor, pe partea mașinii | 4 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 250 | |
C3 | Diametru de prindere, pe partea mașinii | 24,2 | mm |
D6 | Turație, maximă | 471978 | 1/min |
D7 | Masă (greutate) | 0,001 | kg |
E2 | Unghi de degajare lateral | 10,5 | ° |
E3 | Unghi axial de așchiere | 1,5 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 40 | ° |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WJ30TP | |
H5 | Acoperire/suprafață | TiAlN/ZrN | |
J1 | Standard | PWZ-NORM | |
J21 | Număr articol | MC430-25.0E4P-WJ30TP | |
J22 | Codificare produs | 8642 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | SAC04A0250$$$$ | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 13,5 | mm |
BD | Diametrul corpului | 24,2 | mm |
BMC | Execuția sculei | H | |
CCMS | Codare loc de separare pe partea mașinii | SAC04A0250$$$$ | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | TiAlN/ZrN | |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 250 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 25 | mm |
DN | Diametrul gâtului | 24,2 | mm |
FHA | Unghiul elicei | 40 | ° |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 10,5 | ° |
GAMP | Unghi axial de așchiere | 1,5 | ° |
GRADE | Denumire sort de la producător | WJ30TP | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 25,6 | mm |
OAL | Cantitate rezerve de reascuțire | 49,6 | mm |
OHX | Lungime în consolă | 25,6 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 12,5 | mm |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 15 | ° |
RPMX | Turație, maximă | 471978 | 1/min |
TSYC | Identificator imagine | MC430-E-4-P | |
ULDR | Usable length diameter ratio | 1,024 | |
WT | Masă (greutate) | 0,001 | kg |
XYWD | xyw plane distance | -25,6 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Adaptor DIN 69893-1 A – AB371-H63-E25-059SKU: AB371-H63-E25-0593.190,39 lei fără TVA - 3.860,37 lei cu TVA- Adaptor DIN 69893-1 A – AK631.H63A.E25.059SKU: AK631.H63A.E25.0592.815,68 lei fără TVA - 3.406,97 lei cu TVA
- Adaptor Walter CaptoTM – AK681.C6.E25.056SKU: AK681.C6.E25.0562.815,68 lei fără TVA - 3.406,97 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z25.E25.120CSKU: AK610.Z25.E25.120C4.699,93 lei fără TVA - 5.686,92 lei cu TVA
- Adaptor Walter CaptoTM – AK681.C5.E25.052SKU: AK681.C5.E25.0522.681,85 lei fără TVA - 3.245,04 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ31.E25.063CSKU: AK610.UZ31.E25.063C4.592,87 lei fără TVA - 5.557,37 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ31.E25.042SKU: AK610.UZ31.E25.0422.023,43 lei fără TVA - 2.448,35 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ26.E25.006SKU: AK610.UZ26.E25.006942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ31.E25.063SKU: AK610.UZ31.E25.0631.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z32.E25.045SKU: AK610.Z32.E25.0452.023,43 lei fără TVA - 2.448,35 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z25.E25.040SKU: AK610.Z25.E25.0401.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z32.E25.005SKU: AK610.Z32.E25.0051.102,72 lei fără TVA - 1.334,29 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z25.E25.110SKU: AK610.Z25.E25.1101.568,43 lei fără TVA - 1.897,80 lei cu TVA
Descriere
Freze de copiere din carbură metalică MC430 • WJ30TP • metric • flute helix angle° • Dc= • R= • Z=
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 13,5 | mm |
| d<sub>2</sub> | Diametrul corpului | 24,2 | mm |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | E25 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 25 | mm |
| l<sub>1</sub> | Lungimea totală | 49,6 | mm |
| l<sub>4</sub> | Lungimea funcțională | 25,6 | mm |
| Codificare | Codificare sculă | MC430-25.0E4P-WJ30TP | |
| R | Rază | 12,5 | mm |
| SW | Dimensiunea cheii | 20 | mm |
| Z | Numărul de dinți | 4 |
