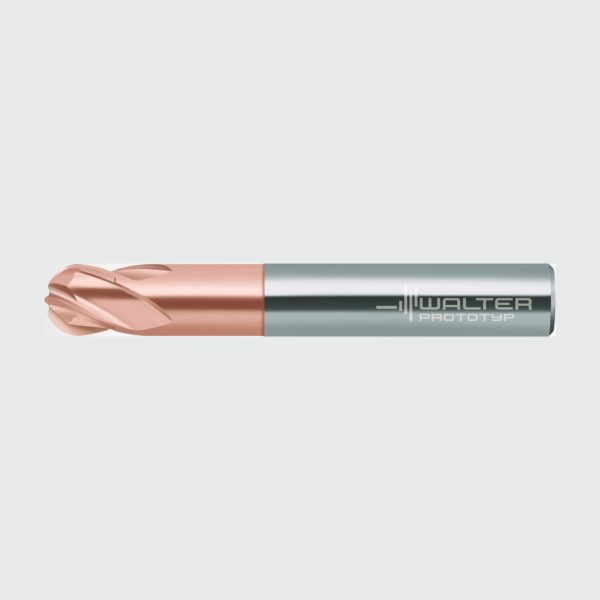

Freze de copiere din carbură metalică - MC482-08.0A4BC-WB10TG - imagine 1

Freze de copiere din carbură metalică – MC482-08.0A4BC-WB10TG

Freze de copiere din carbură metalică – MC482-04.0A2PW-WB10TG
Freze de copiere din carbură metalică – MC482-12.0A4BC-WB10TG

963,54 lei fără TVA - 1.165,88 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7255234Familie produs: MC482 SKU: MC482-08.0A4BC-WB10TG EAN: 4042446282721 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,078 kg
Dimensiuni 89 × 18 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Poziție unghiulară, adaptor, pe partea piesei

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de copiere din carbură metalică MC482
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)7,85mm
A5
Diametrul gâtului7,85mm
B2
Lungimea muchiei așchietoare, max.6,4mm
B3
Lungime în consolă24mm
B4
Lungime utilă24mm
B5
Cantitate rezerve de reascuțire72mm
B6
Lungime cap32mm
B71
Lungime funcțională72mm
B9
Lungime gât23,87
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii10mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă40mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,071kg
E2
Unghi de degajare lateral-5,5°
E3
Unghi axial de așchiere-5,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWB10TG
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlSiN
J1
StandardPWZ-NORM XL
J11
Număr standard sub formă de litereHA
J21
Număr articolMC482-08.0A4BC-WB10TG
J22
Codificare produs6526
J3
Siglă companieW
J6
Siglă companieZYL01G1000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6,4mm
BD
Diametrul corpului7,85mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01G1000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlSiN
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)8mm
DN
Diametrul gâtului7,85mm
FHA
Unghiul elicei30°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-5,5°
GAMP
Unghi axial de așchiere-5,5°
GRADE
Denumire sort de la producătorWB10TG
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională72mm
LS
Lungime coadă40mm
OAL
Cantitate rezerve de reascuțire72mm
OHX
Lungime în consolă32mm
PHI
Phi0°
RE
Rază la colț4mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC482-A-4-B-N
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,071kg
XYWD
xyw plane distance-72mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de copiere din carbură metalică MC482 • Advance • coadă DIN 6535 HA • WB10TG • metric • flute helix angle 30° • Dc=8mm • R=4mm • Z=4

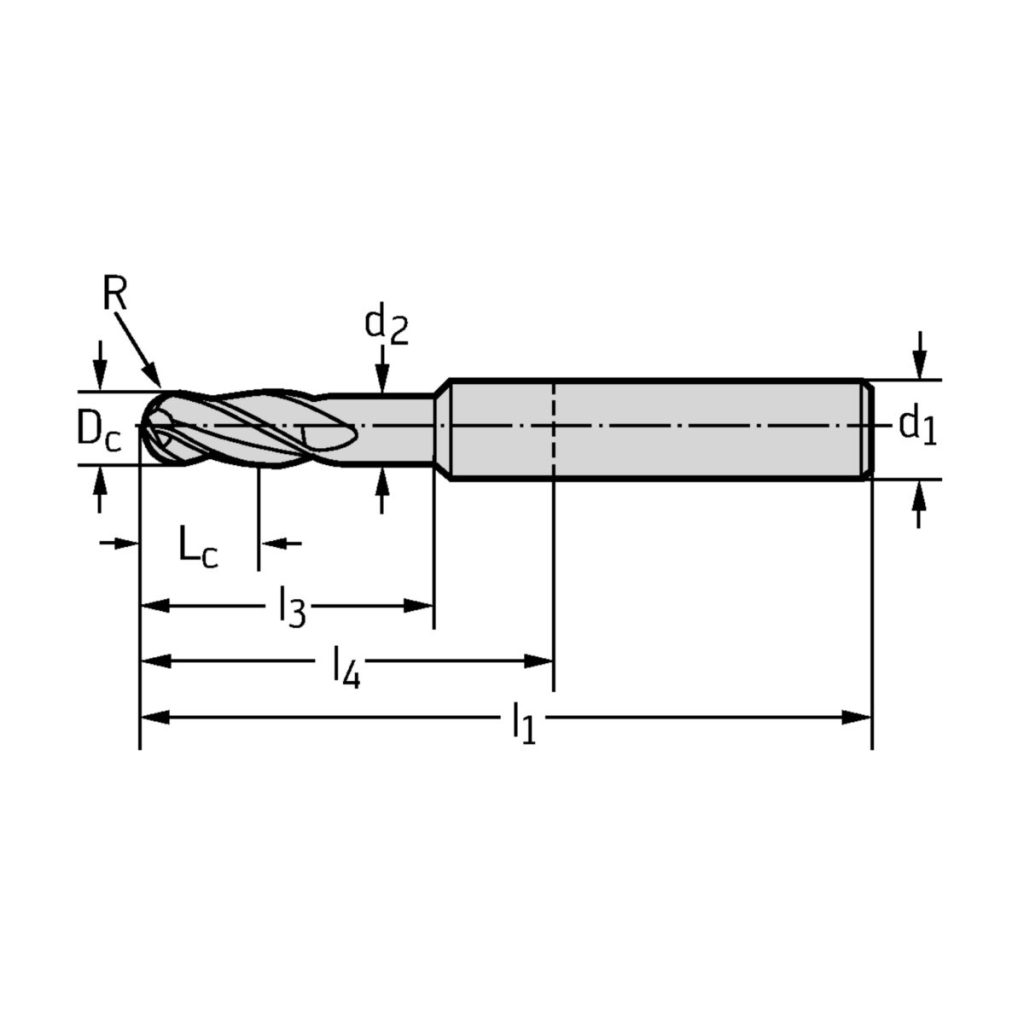

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6,4mm
D<sub>c</sub>Diametrul muchiei așchietoare8mm
d<sub>1</sub>Diametrul de îmbinare10mm
d<sub>2</sub>Diametrul corpului7,85mm
l<sub>3</sub>Lungime utilă24mm
l<sub>1</sub>Lungimea totală72mm
l<sub>4</sub>Lungimea funcțională32mm
CodificareCodificare sculăMC482-08.0A4BC-WB10TG
RRază4mm
ZNumărul de dinți4
