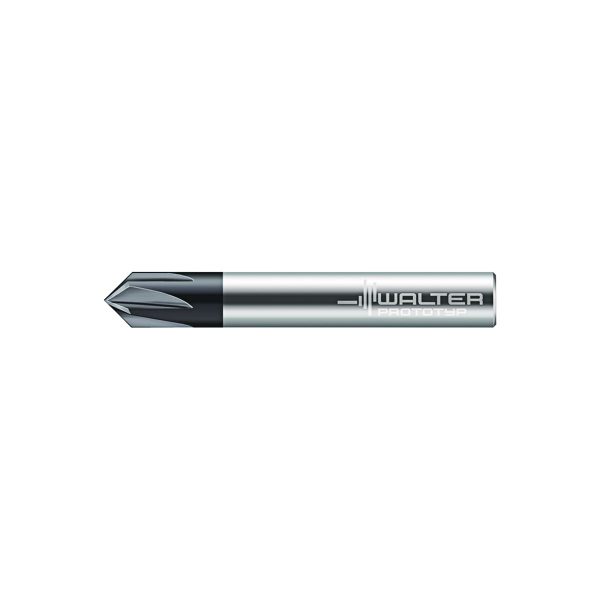

Freze pentru teșire 60° din carbură metalică – MC500-10.0A4L-WJ30TF

Freze pentru teșire 60° din carbură metalică – MC500-06.0A4L-WJ30TF
Freze pentru teșire 60° din carbură metalică – MC500-10.0W4L-WJ30TF

631,65 lei fără TVA - 764,30 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 6959853Familie produs: MC500 SKU: MC500-10.0A4L-WJ30TF EAN: 4042446270186 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,114 kg
Dimensiuni 123 × 17 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Denumire sort de la producător

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze pentru teşire Advance 60°
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)10mm
A2
Diametru muchie așchietoare 210mm
B2
Lungimea muchiei așchietoare, max.7,35mm
B3
Lungime în consolă7,35mm
B4
Lungime utilă7,35mm
B5
Cantitate rezerve de reascuțire100mm
B71
Lungime funcțională98,7mm
BLD
Identificator imagine3
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii10mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă40mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,114kg
E1
Unghiul de atac60°
E2
Unghi de degajare lateral1°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceN
F4
Unghiul elicei0°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC500-10.0A4L-WJ30TF
J22
Codificare produs839
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1000h$06
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.7,35mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1000h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)1,5mm
DCX
Diametru muchie așchietoare 210mm
FHA
Unghiul elicei0°
FHH
Sens eliceN
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral1°
GAMP
Unghi axial de așchiere0°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac60°
LF
Lungime funcțională98,7mm
LS
Lungime coadă40mm
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă58,7mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC500-A-L
WT
Masă (greutate)0,114kg
XYWD
xyw plane distance-98,7mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze pentru teșire 60° din carbură metalică MC500 • Advance • metric • coadă DIN 6535 HA • Dc=1,5mm • Z=4

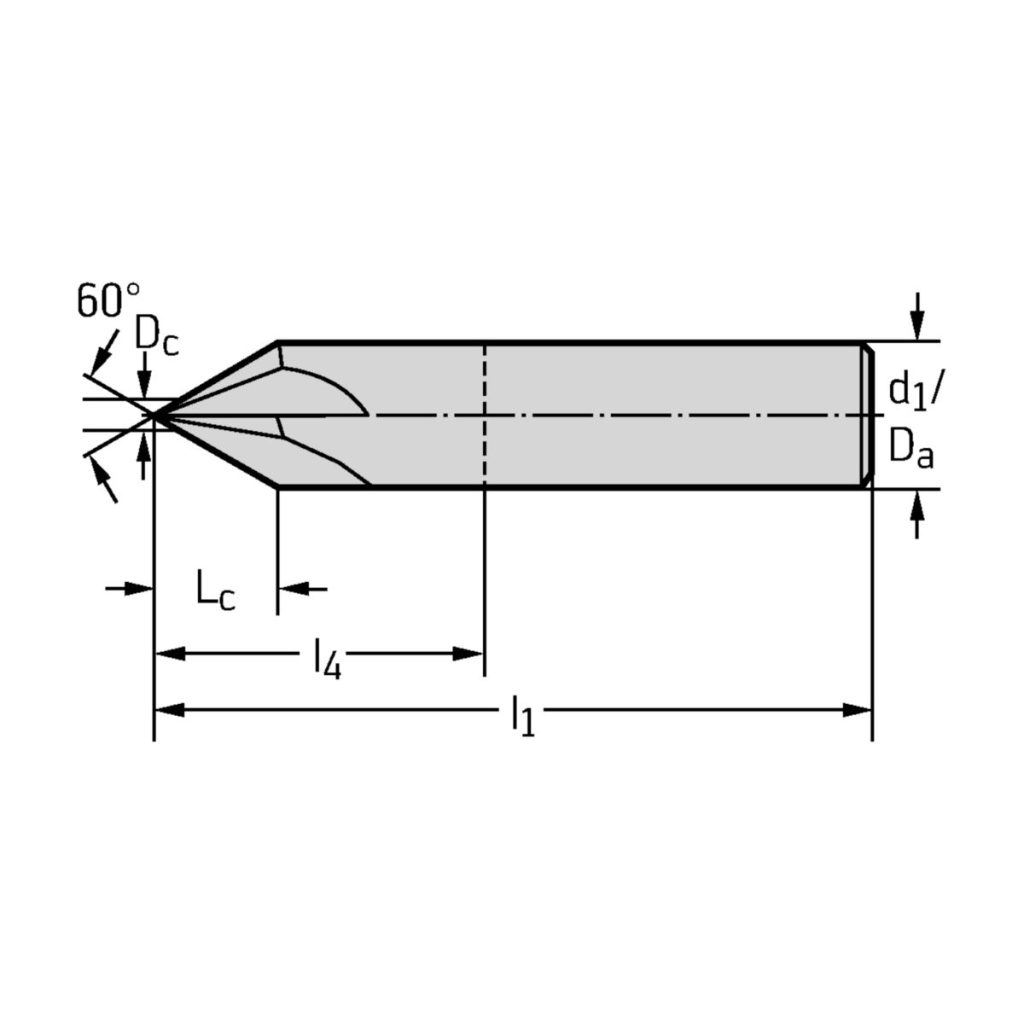

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare7,35mm
D<sub>c</sub>Diametrul muchiei așchietoare1,5mm
d<sub>1</sub>Diametrul de îmbinare10mm
D<sub>a</sub>Diametrul maxim de tăiere10mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea maximă în consolă59mm
CodificareCodificare sculăMC500-10.0A4L-WJ30TF
ZNumărul de dinți4
