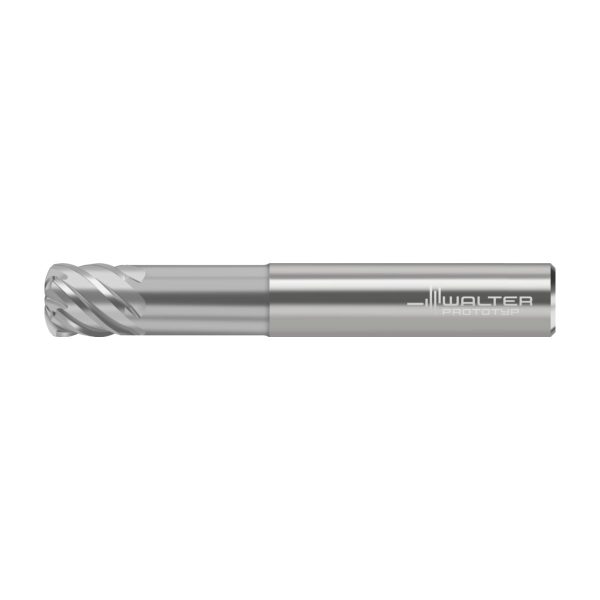

Freze de avans mare din carbură metalică - MD025.15.9A6D203C-WJ30RA - imagine 1
Freze de avans mare din carbură metalică - MD025.15.9A6D203C-WJ30RA - imagine 2

Freze de avans mare din carbură metalică – MD025.15.9A6D203C-WJ30RA

Freze de avans mare din carbură metalică – MD025.12.7A6D152C-WJ30RA
Freze de avans mare din carbură metalică – MD025.15.9A6D203C-WJ30RD

3.061,92 lei fără TVA - 3.704,92 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7745681Familie produs: MD025 SKU: MD025.15.9A6D203C-WJ30RA EAN: 4042446303372 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,260 kg
Domeniu de utilizare

Aplicație principală

,

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de avans mare din carbură metalică MD025
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)15,08mm
A5
Diametrul gâtului15,08mm
B2
Lungimea muchiei așchietoare, max.15,875mm
B3
Lungime în consolă38,1mm
B4
Lungime utilă38,1mm
B5
Cantitate rezerve de reascuțire88,9mm
B6
Lungime cap40,5mm
B71
Lungime funcțională88,9mm
B9
Lungime gât37,973
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii625
C3
Diametru de prindere, pe partea mașinii15,875mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă90mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,26kg
E2
Unghi de degajare lateral-18°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F3
Sens eliceR
F4
Unghiul elicei50°
G7
2,032
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30RA
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN + TiAl
J1
StandardSTANDARD
J21
Număr articolMD025.15.9A6D203C-WJ30RA
J3
Număr articolW
J6
Codare loc de separare pe partea mașiniiZYL01R6250h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15,875mm
BD
Diametrul corpului15,08mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01R6250h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN + TiAl
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii625
DC
Diametru muchie așchietoare 1 (diametru nominal)15,875mm
DN
Diametrul gâtului15,08mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-18°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWJ30RA
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime cap40,5mm
LF
Lungime funcțională88,9mm
LS
Lungime coadă90mm
LU
Lungime utilă38,1mm
OAL
Cantitate rezerve de reascuțire88,9mm
OHX
Lungime în consolă40,5mm
PHI
Phi0°
RE
Rază la colț8mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.5°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD025.A-D-R-C
ULDR
Usable length diameter ratio2,4
WT
Masă (greutate)0,26kg
XYWD
xyw plane distance-88,9mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală6
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Descriere

Freze de avans mare din carbură metalică MD025 • Supreme • coadă cilindrică • inch • flute helix angle 50° • WJ30RA • Dc=15,875mm • Z=6

Descriere unealtă

Muchie periferică scurtă, stabilă
Număr mare de dinți și diametru redus al gâtului
Freze din carbură metalică cu geometrie frontală High-Feed
Rază frontală mare Rf
Freze High-Feed la cel mai înalt nivel

Domenii de utilizare

Degroșare aproape de formă cu avansuri mari pe dinte la adâncimi de așchiere mici
Prelucrarea suprafețelor cu formă de buzunar, canale și cu formă complexă
Grupe de materiale ISO P, respectiv M și S
Domenii de utilizare: Fabricarea de ștanțe și matrițe, industria medicală, industria aeronautică și aerospațială, precum și industria energetică

Avantajele Dvs.

Fiabilitate ridicată datorită sarcinii radiale reduse a sculei
Scule High-Feed cu și mai mulți dinți pentru productivitate maximă
Ideal pentru utilizarea variabilă a componentelor complexe datorită formei constructive compacte și diametrului redus al gâtului pentru cavități adânci

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,625inch
D<sub>c</sub>Diametrul muchiei așchietoare0,625inch
d<sub>1</sub>Diametrul de îmbinare0,625inch
l<sub>3</sub>Lungime utilă1,5inch
l<sub>1</sub>Lungimea totală3,5inch
l<sub>4</sub>Lungime maximă în consolă1,594inch
CodificareCodificare sculăMD025.15.9A6D203C-WJ30RA
R<sub>f</sub>Rază0,315inch
RRază0,08inch
x<sub>f</sub>Ofset rază0,118inch
R<sub>ers</sub>Rază de rezervă0,11inch
ZNumărul de dinți6
