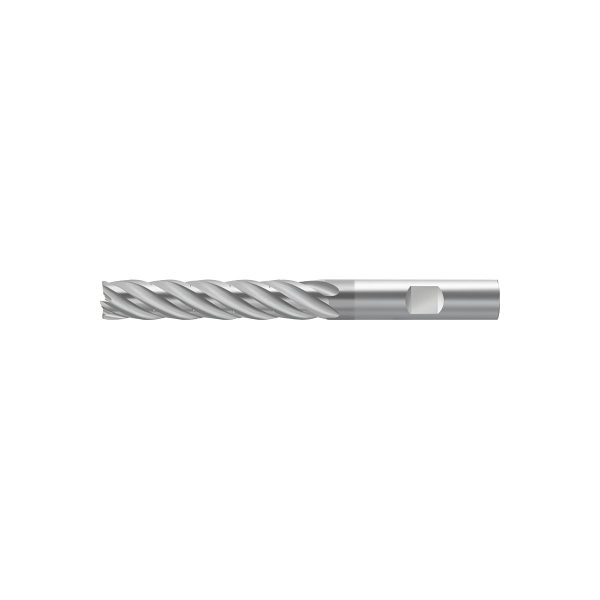

Freze cilindro-frontale din carbură metalică - MD133-10.0W5X050L-WJ30RA - imagine 1
Freze cilindro-frontale din carbură metalică - MD133-10.0W5X050L-WJ30RA - imagine 2

Freze cilindro-frontale din carbură metalică – MD133-10.0W5X050L-WJ30RA

Freze cilindro-frontale din carbură metalică – MD133-06.0W5X030L-WJ30RA
Freze cilindro-frontale din carbură metalică – MD133-12.0W5X060L-WJ30RA

1.204,43 lei fără TVA - 1.457,36 lei cu TVA

PMKNSHO
●●●●
Numărul articolului: 7137256Familie produs: MD133 SKU: MD133-10.0W5X050L-WJ30RA EAN: 4042446275235 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,107 kg
Dimensiuni 113 × 18 mm
Domeniu de utilizare

Aplicație principală

Lungime în consolă

Denumire sort de la producător

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD133 Supreme,cu rază colţ, Z = 5-6, Standard P XL, Lc=5xDc
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)52mm
B2
Lungimea muchiei așchietoare, max.52mm
B3
Lungime în consolă60mm
B4
Lungime utilă100mm
B5
Cantitate rezerve de reascuțire100mm
B6
Lungime cap60mm
B71
Lungime funcțională80mm
B9
Lungime gât52
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii10mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă40mm
D6
Turație, maximă233391/min
D7
Masă (greutate)0,098kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere8°
E4
Unghi de plonjare, max.3°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F3
Sens eliceR
F4
Unghiul elicei35°
G1
Rază la colț0,5mm
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30RA
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN + TiAl
J1
StandardPWZ-NORM XL
J11
Număr standard sub formă de litereWE
J21
Număr articolMD133-10.0W5X050L-WJ30RA
J3
Siglă companieW
J6
Siglă companieZYL10G1000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă60mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire100mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.52mm
BD
Diametrul corpului10mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiNS
CCMS
Codare loc de separare pe partea mașiniiZYL10G1000h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN + TiAl
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
FHA
Unghiul elicei35°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere8°
GRADE
Denumire sort de la producătorWJ30RA
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională80mm
LS
Lungime coadă40mm
LSC
Lungime gaură de fixare40mm
LU
Lungime utilă52mm
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă60mm
PHI
Phi0°
RE
Rază la colț0,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă233391/min
TSYC
Identificator imagineMD133-W-X-R-L
ULDR
Usable length diameter ratio5,2
WT
Masă (greutate)0,098kg
XYWD
xyw plane distance-100mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freze cilindro-frontale din carbură metalică MD133 • Supreme • coadă DIN 6535 HB • metric • flute helix angle 35° • Divizor de așchii • WJ30RA • Dc=10mm • R=0,5mm • Z=5

Descriere unealtă

Lungimea muchiei așchietoare Lc: 5 × Dc
Fără muchie așchietoare centrală
Rază de protecție definită
Divizor de așchii pentru așchii scurte
Freze din carbură metalică cu coadă Weldon
Pas inegal
Spirală de 35°

Domenii de utilizare

Configurată special pentru frezarea dinamică (ae mic, apmare, Lcmare!)
Adecvat pentru diverse materiale
Lățimea de tăiere ae depinde de material

Avantajele Dvs.

Fiabilitate ridicată la prelucrarea fără asistență umană
Productivitate mare prin volum maxim de material așchiat la timpi de prelucrare reduși
Durabilitate maximă prin utilizarea întregii lungimi a muchiei așchietoare și comportament uniform la uzură
Soluția ideală în cazul materialelor greu prelucrabile și condițiilor nefavorabile (mașină, piesă de prelucrat, prindere)

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare52mm
D<sub>c</sub>Diametrul muchiei așchietoare10mm
d<sub>1</sub>Diametrul cozii10mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea funcțională60mm
CodificareCodificare sculăMD133-10.0W5X050L-WJ30RA
RRază0,5mm
ZNumărul de dinți5
