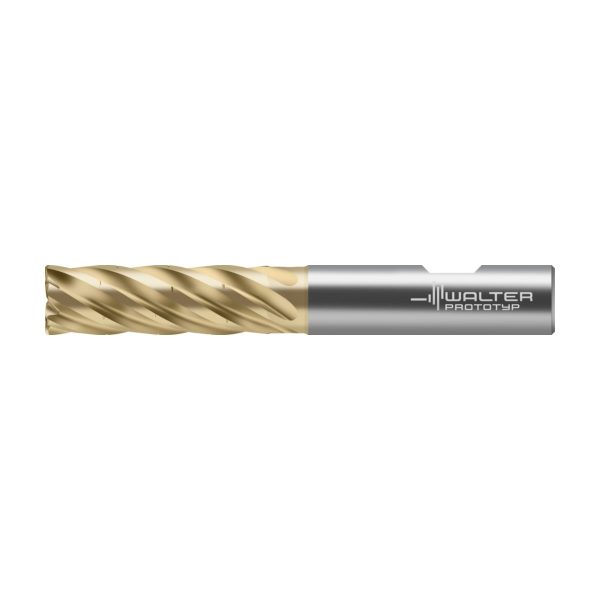

Freze cilindro-frontale din carbură metalică – MD133.19.1W6L076D-WJ30RD
5.192,41 lei fără TVA - 6.282,82 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,499 kg |
|---|---|
| Dimensiuni | 154 × 28 mm |
| Domeniu de utilizare | |
| Lungimea muchiei așchietoare, max. | |
| Unghi axial de așchiere | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | MD133 Supreme, R, Z = 5-6, gât, Standard P L, inch, Lc=3xDc |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 18,1 | mm |
A5 | Diametrul gâtului | 18,1 | mm |
B2 | Lungimea muchiei așchietoare, max. | 63,5 | mm |
B3 | Lungime în consolă | 76,2 | mm |
B4 | Lungime utilă | 76,2 | mm |
B5 | Cantitate rezerve de reascuțire | 139,7 | mm |
B6 | Lungime cap | 88,1 | mm |
B71 | Lungime funcțională | 113,903 | mm |
B9 | Lungime gât | 75,377 | |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 2 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 750 | |
C3 | Diametru de prindere, pe partea mașinii | 19,05 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 51,6 | mm |
D6 | Turație, maximă | 80000 | 1/min |
D7 | Masă (greutate) | 0,498 | kg |
E2 | Unghi de degajare lateral | 10,5 | ° |
E3 | Unghi axial de așchiere | 8 | ° |
E4 | Unghi de plonjare, max. | 2 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 35 | ° |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WJ30RD | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | AlTiN + ZrN | |
J1 | Standard | PWZ-NORM L | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | MD133.19.1W6L076D-WJ30RD | |
J3 | Număr articol | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL10R7500h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
LPR | Lungime în consolă | 88,1 | mm |
NSM | Număr standard caracteristică | DIN4000-82 | |
OAL | Cantitate rezerve de reascuțire | 139,7 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 63,5 | mm |
BD | Diametrul corpului | 18,1 | mm |
BMC | Execuția sculei | H | |
CBMD | Spărgător de așchii, denumirea producătorului | NS | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10R7500h$06 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | AlTiN + ZrN | |
CP | Coolant pressure | 0 | MPa |
CPDF | Diviziune | ||
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 750 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 19,05 | mm |
DN | Diametrul gâtului | 18,1 | mm |
FHA | Unghiul elicei | 35 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 10,5 | ° |
GAMP | Unghi axial de așchiere | 8 | ° |
GRADE | Denumire sort de la producător | WJ30RD | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 1 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 77,023 | mm |
LF | Lungime funcțională | 113,903 | mm |
LS | Lungime coadă | 51,6 | mm |
LSC | Lungime gaură de fixare | 51,6 | mm |
LU | Lungime utilă | 76,2 | mm |
OAL | Cantitate rezerve de reascuțire | 139,7 | mm |
OHX | Lungime în consolă | 88,1 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,762 | mm |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 2 | ° |
RPMX | Turație, maximă | 80000 | 1/min |
TSYC | Identificator imagine | MD133.W-L-R-D | |
ULDR | Usable length diameter ratio | 4 | |
WT | Masă (greutate) | 0,498 | kg |
XYWD | xyw plane distance | -139,7 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Mandrină hidraulică cu expansiune ASME B5.50 – AB017.K40-P19-064SKU: AB017.K40-P19-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C4-391.14-32 059SKU: C4-391.14-32 0592.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 105SKU: C6-391.14-32 1052.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-40 070SKU: C6-391.14-40 0702.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 165SKU: C8-391.14-32 1652.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C5-391.14-32 062SKU: C5-391.14-32 0622.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 065SKU: C6-391.14-32 0652.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 075SKU: C8-391.14-32 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-40 075SKU: C8-391.14-40 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C4-391.14-32 054SKU: C4-391.14-32 0542.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER – C5-391.14-32 057SKU: C5-391.14-32 0572.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-32 060SKU: C6-391.14-32 0602.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-32 100SKU: C6-391.14-32 1002.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-40 065SKU: C6-391.14-40 0652.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-40 070SKU: C8-391.14-40 0702.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-32 070SKU: C8-391.14-32 0702.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-32 160SKU: C8-391.14-32 1602.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W19-044SKU: AB044.K40-W19-044899,30 lei fără TVA - 1.088,15 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W19-089SKU: AB044.K40-W19-089990,31 lei fără TVA - 1.198,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-160SKU: AB009-H63-ER40-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K50-W19-095SKU: AB044.K50-W19-0951.370,37 lei fără TVA - 1.658,15 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-160SKU: AB009-H63-ER32-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-200SKU: AB009-H63-ER32-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-085SKU: AB009-H63-ER40-085835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-120SKU: AB009-H63-ER40-120947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-130SKU: AB009-H63-ER40-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-075SKU: AB009-H63-ER32-075835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-100SKU: AB009-H63-ER32-100835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-130SKU: AB009-H63-ER32-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-200SKU: AB009-H100-ER40-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-130SKU: AB009-H100-ER32-1301.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-160SKU: AB009-H100-ER32-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-200SKU: AB009-H100-ER32-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-120SKU: AB009-H100-ER40-1201.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-160SKU: AB009-H100-ER40-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-100SKU: AB009-H100-ER32-1001.183,01 lei fără TVA - 1.431,44 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-200SKU: AB009-H63-ER40-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-160SKU: AB009-S50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-070SKU: AB009-S50-ER32-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-100SKU: AB009-S50-ER32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-160SKU: AB009-S50-ER32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-070SKU: AB009-S50-ER40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-100SKU: AB009-S50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-160SKU: AB009-S40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-070SKU: AB009-S40-ER32-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-100SKU: AB009-S40-ER32-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-160SKU: AB009-S40-ER32-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-070SKU: AB009-S40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-100SKU: AB009-S40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-070SKU: AB009-J50-ER32-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-100SKU: AB009-J50-ER32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-160SKU: AB009-J40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-070SKU: AB009-J40-ER32-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-100SKU: AB009-J40-ER32-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-160SKU: AB009-J40-ER32-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-070SKU: AB009-J40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-100SKU: AB009-J40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-160SKU: AB009-J50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-160SKU: AB009-J50-ER32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-080SKU: AB009-J50-ER40-0801.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-100SKU: AB009-J50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-079SKU: AB009.K40-ER32-0791.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-105SKU: AB009.K40-ER32-1051.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER40-105SKU: AB009.K40-ER40-1051.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER32-105SKU: AB009.K50-ER32-1051.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER40-105SKU: AB009.K50-ER40-1052.012,73 lei fără TVA - 2.435,40 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300M.0.50.080.20SKU: AK300M.0.50.080.202.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300M.0.63.080.26SKU: AK300M.0.63.080.262.366,03 lei fără TVA - 2.862,90 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300M.0.50.080.26SKU: AK300M.0.50.080.262.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.63.085.26SKU: AK300M.0.63.085.262.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.50.085.20SKU: AK300M.0.50.085.202.194,73 lei fără TVA - 2.655,62 lei cu TVA
- Adaptor cu coadă Weldon – C5-A391.20-15 060ASKU: C5-A391.20-15 060A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor cu coadă Weldon – C6-A391.20-19 065ASKU: C6-A391.20-19 065A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.20.200SKU: C330.20.200260,69 lei fără TVA - 315,43 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.26.200SKU: C330.26.200279,96 lei fără TVA - 338,75 lei cu TVA
- 1.070,60 lei fără TVA - 1.295,43 lei cu TVA
Descriere
Freze cilindro-frontale din carbură metalică MD133 • Supreme • coadă DIN 6535 HB • inch • flute helix angle 35° • Divizor de așchii • Rază lungă de acțiune • WJ30RD • Dc=19,05mm • R=0,76mm • Z=6
Descriere unealtă
Lungimea muchiei așchietoare Lc: 3 × Dc (cu gât)
Fără muchie așchietoare centrală
Rază de protecție definită
Divizor de așchii pentru așchii scurte
Freze din carbură metalică cu coadă Weldon
Pas inegal
Spirală de 35°
Domenii de utilizare
Configurată special pentru frezarea dinamică (ae mic, apmare, Lcmare!)
Adecvat pentru diverse materiale
Lățimea de tăiere ae depinde de material
Avantajele Dvs.
Fiabilitate ridicată la prelucrarea fără asistență umană
Productivitate mare prin volum maxim de material așchiat la timpi de prelucrare reduși
Durabilitate maximă prin utilizarea întregii lungimi a muchiei așchietoare și comportament uniform la uzură
Soluția ideală în cazul materialelor greu prelucrabile și condițiilor nefavorabile (mașină, piesă de prelucrat, prindere)
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 2,5 | inch |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 0,75 | inch |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 3 | |
| d<sub>1</sub> | Diametrul cozii | 0,75 | inch |
| d<sub>2</sub> | Diametrul corpului | 0,713 | inch |
| l<sub>3</sub> | Lungime utilă | 3 | inch |
| l<sub>1</sub> | Lungimea totală | 5,5 | inch |
| l<sub>4</sub> | Lungimea funcțională | 3,469 | inch |
| Codificare | Codificare sculă | MD133.19.1W6L076D-WJ30RD | |
| R | Rază | 0,03 | inch |
| Z | Numărul de dinți | 6 |
