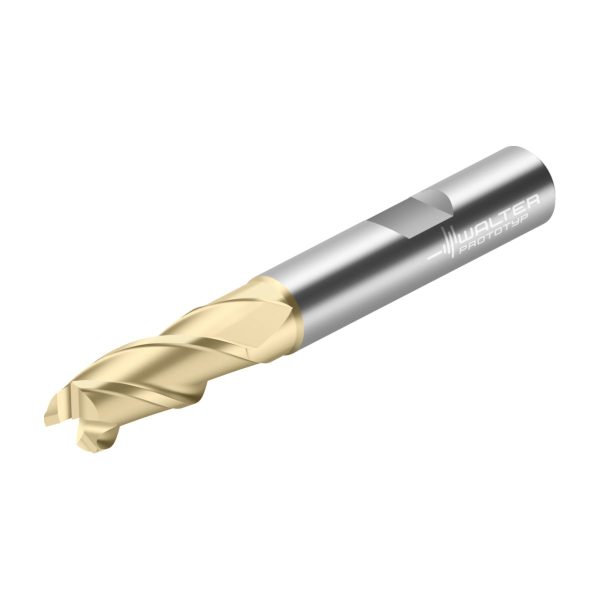

Freze cilindro-frontale/de canelare din carbură metalică MD340-12.0W3PC-WK40TP-MD340-12.0W3PC-WK40TP-4063464219261
Freze cilindro-frontale/de canelare din carbură metalică MD340-12.0W3PC-WK40TP-MD340-12.0W3PC-WK40TP-4063464219261

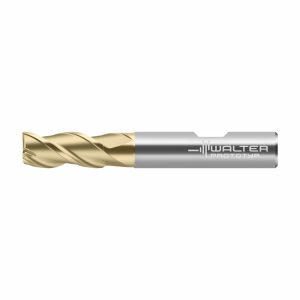

Freze cilindro-frontale/de canelare din carbură metalică - MD340-20.0W3PC-WK40TP - imagine 2

Freze cilindro-frontale/de canelare din carbură metalică – MD340-20.0W3PC-WK40TP

Freze cilindro-frontale/de canelare din carbură metalică MD340-12.0W3PC-WK40TP-MD340-12.0W3PC-WK40TP-4063464219261 Freze cilindro-frontale/de canelare din carbură metalică – MD340-16.0W3PC-WK40TP
Freze cilindro-frontale/de canelare din carbură metalică MD340-12.0W3PC-WK40TP-MD340-12.0W3PC-WK40TP-4063464219261 Freze cilindro-frontale/de canelare din carbură metalică – MD340-10.0W3PC-WK40TP

2.992,33 lei fără TVA - 3.620,72 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 8199087Familie produs: MD340 SKU: MD340-20.0W3PC-WK40TP EAN: 4063464219285 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,396 kg
Dimensiuni 113 × 28 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD340 Supreme, fără rază la colţ, oţel, z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)19mm
A5
Diametrul gâtului19mm
B2
Lungimea muchiei așchietoare, max.42mm
B3
Lungime în consolă52mm
B4
Lungime utilă52mm
B5
Cantitate rezerve de reascuțire104mm
B6
Lungime cap54mm
B71
Lungime funcțională79mm
B9
Lungime gât51,134
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă50mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,396kg
E2
Unghi de degajare lateral4°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.10°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei38°
G3
Unghi fațetă de protecție45°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TP
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN/ZrN
J1
StandardP-NORM
J11
Număr standard sub formă de litereWE
J21
Număr standard sub formă de litereMD340-20.0W3PC-WK40TP
J22
Codificare produs7891
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10G2000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.42mm
BD
Diametrul corpului19mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL10G2000h$05
CHW
Lățime fațetă de colț0,4mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN/ZrN
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DN
Diametrul gâtului19mm
FHA
Unghiul elicei38°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral4°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWK40TP
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază52,866mm
LF
Lungime funcțională79mm
LS
Lungime coadă50mm
LSC
Lungime gaură de fixare50mm
LU
Lungime utilă52mm
OAL
Cantitate rezerve de reascuțire104mm
OHX
Lungime în consolă54mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.10°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD340-W-3-P-C
ULDR
Usable length diameter ratio2,6
WT
Masă (greutate)0,396kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3

Descriere

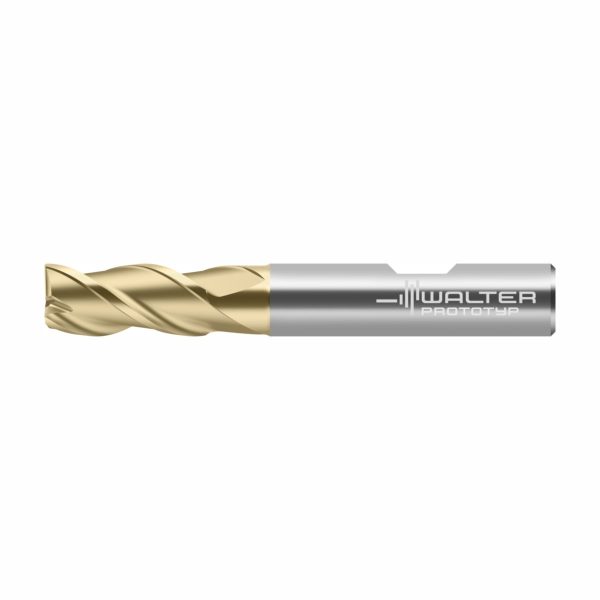

Freze cilindro-frontale/de canelare din carbură metalică MD340 • Supreme • coadă DIN 6535 HB • metric • flute helix angle 38° • Rază lungă de acțiune • center cutting capability • WK40TP • Dc=20mm • Z=3

Descriere unealtă

Dezvoltate pentru așchierea tuturor materialelor ISO P la cel mai înalt nivel
Dc = diametru de 2–25 mm (metric)/1/16–¾ (inch)
Freze din carbură metalică pentru așchierea oțelului
Cu tăiș pe centru

Domenii de utilizare

Geometrie de degroșare/finisare
Frezare fiabilă în cazul unui volum extrem de mare de așchii îndepărtate
Utilizare universală pentru validarea unui proces rentabil de frezare

Avantajele Dvs.

Performanță maximă în procesul de așchiere a materialelor ISO P datorită sortului Walter
Cursivitate optimă în prelucrare și creșterea durabilității datorită geometriei speciale

Grade

Identificare foarte bună a uzurii datorită stratului superficial ZrN
ISO P: sort tenace pentru frezare WK40TP cu acoperire TiAlN și ZrN

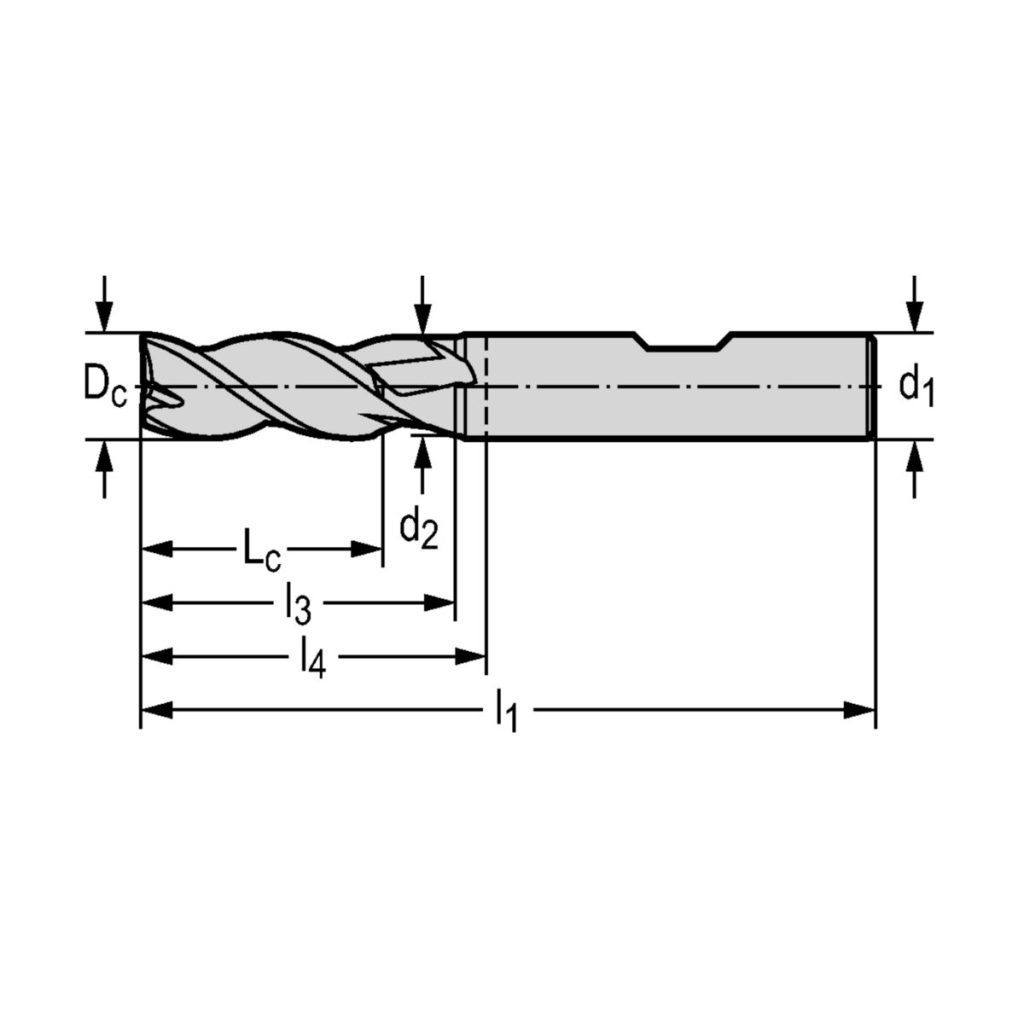

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare42mm
l<sub>11</sub>Lățimea fațetei de colț0,4mm
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare20mm
d<sub>2</sub>Diametrul corpului19mm
l<sub>3</sub>Lungime utilă52mm
l<sub>1</sub>Lungimea totală104mm
l<sub>4</sub>Lungimea funcțională54mm
CodificareCodificare sculăMD340-20.0W3PC-WK40TP
ZNumărul de dinți3
