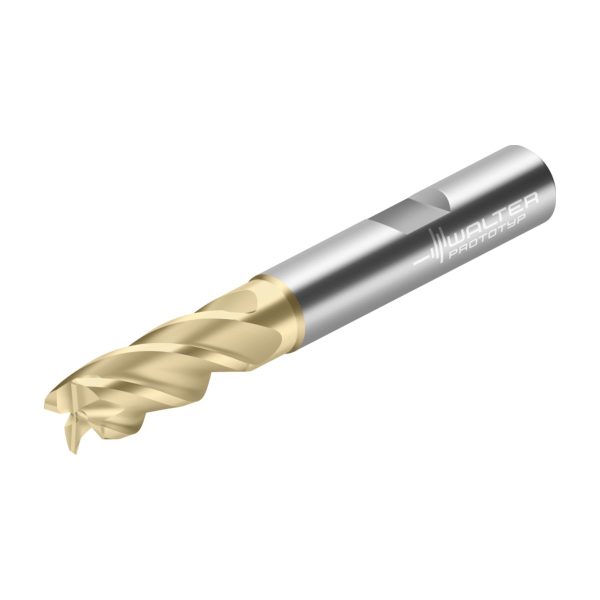

Freze de plonjare din carbură metalică - MD344-16.0W4B080C-WK40TP - imagine 2

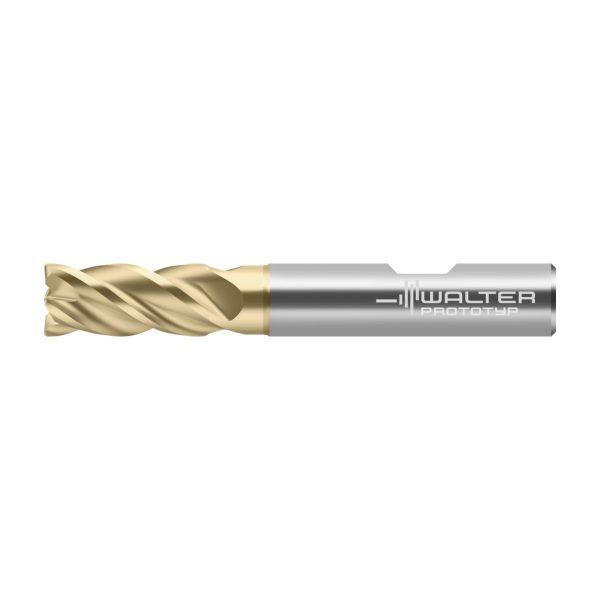

Freze de plonjare din carbură metalică – MD344-16.0W4B080C-WK40TP

Freze cilindro-frontale/de canelare din carbură metalică MD265-25.0A3LB-WJ30UU-MD265-25.0A3LB-WJ30UU-4063464228911 Freze cilindro-frontale/de canelare din carbură metalică – MD265-25.0A3LB-WJ30UU
Freze de plonjare din carbură metalică MD344-10.0W4B050C-WK40TP-MD344-10.0W4B050C-WK40TP-4063464228980 Freze de plonjare din carbură metalică – MD344-12.0W4B060C-WK40TP

2.076,96 lei fără TVA - 2.513,12 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 8200558Familie produs: MD344 SKU: MD344-16.0W4B080C-WK40TP EAN: 4063464229109 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,231 kg
Dimensiuni 102 × 25 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD344 Supreme, cu rază la colţ, z=4
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)15,2mm
A5
Diametrul gâtului15,2mm
B2
Lungimea muchiei așchietoare, max.32mm
B3
Lungime în consolă42mm
B4
Lungime utilă42mm
B5
Cantitate rezerve de reascuțire92mm
B6
Lungime cap44mm
B71
Lungime funcțională68mm
B9
Lungime gât41,307
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă48mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,222kg
E2
Unghi de degajare lateral6°
E3
Unghi axial de așchiere6,5°
E4
Unghi de plonjare, max.20°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei38°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TP
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN/ZrN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereWE
J21
Număr articolMD344-16.0W4B080C-WK40TP
J22
Număr articol7894
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.32mm
BD
Diametrul corpului15,2mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN/ZrN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
DN
Diametrul gâtului15,2mm
FHA
Unghiul elicei38°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral6°
GAMP
Unghi axial de așchiere6,5°
GRADE
Denumire sort de la producătorWK40TP
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază42,693mm
LF
Lungime funcțională68mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă42mm
OAL
Cantitate rezerve de reascuțire92mm
OHX
Lungime în consolă44mm
PHI
Phi0°
RE
Rază la colț0,8mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.20°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD344-W-4-B-R-C
ULDR
Usable length diameter ratio2,625
WT
Masă (greutate)0,222kg
XYWD
xyw plane distance-92mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de plonjare din carbură metalică MD344 • Supreme • coadă DIN 6535 HB • metric • flute helix angle 38° • Rază lungă de acțiune • center cutting capability • WK40TP • Dc=16mm • R=0,8mm • Z=4

Descriere unealtă

Specialistul pentru plonjare și frezare în rampă
R = 5% × Dc
Freze din carbură metalică pentru așchierea oțelului
z = 4

Domenii de utilizare

Plonjare
Frezare în rampă
Interpolare elicoidală
Găurire
Canelare în plin și prelucrare laterală

Avantajele Dvs.

Deschiderea și prelucrarea buzunarelor și cavităților cu o singură sculă
Timp redus de prelucrare și costuri reduse cu sculele

Grade

ISO P: sort tenace pentru frezare WK40TP cu acoperire TiAlN și ZrN

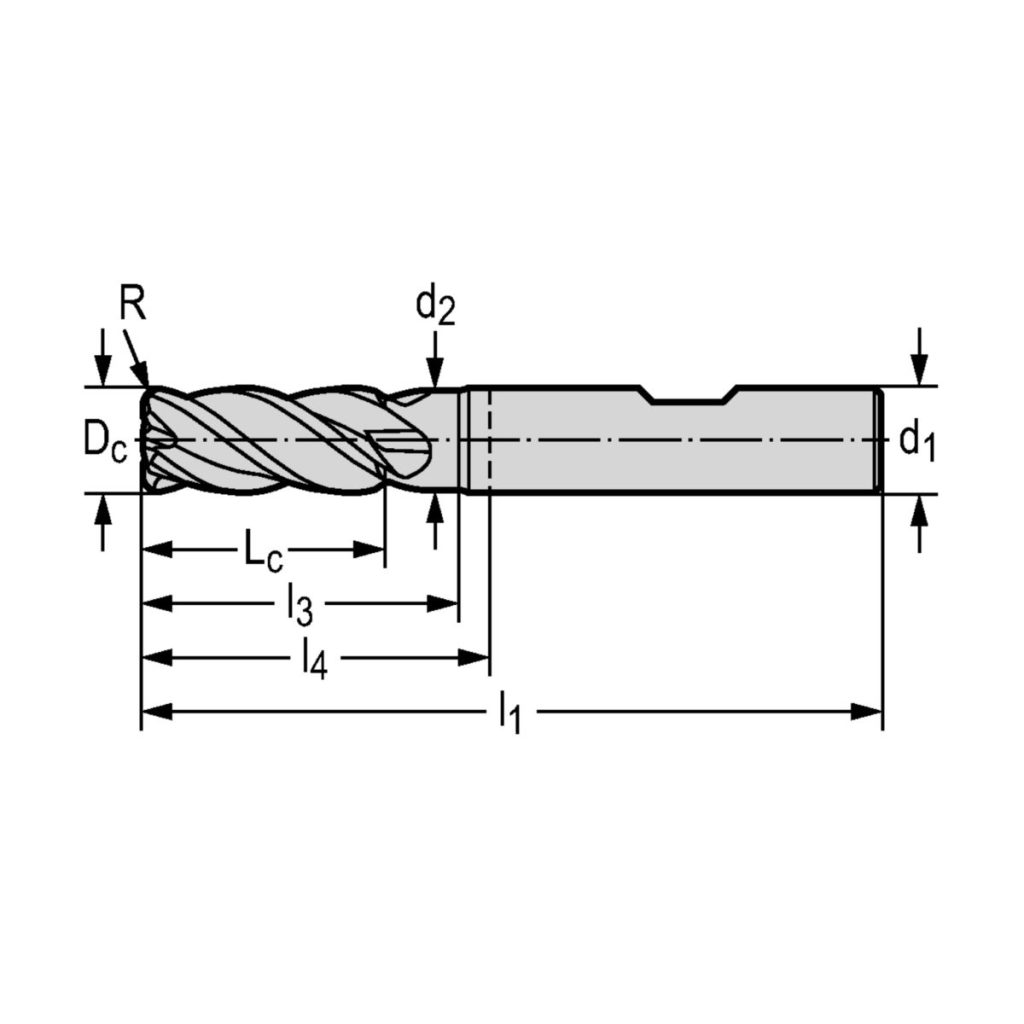

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare32mm
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul de îmbinare16mm
d<sub>2</sub>Diametrul corpului15,2mm
l<sub>3</sub>Lungime utilă42mm
l<sub>1</sub>Lungimea totală92mm
l<sub>4</sub>Lungime în consolă44mm
CodificareCodificare sculăMD344-16.0W4B080C-WK40TP
RRază la colț0,8mm
ZNumărul de dinți4
