MG510-09.7F063250 WMP35X – Freză circulară din carbură solidă pentru frezarea fantelor
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ● | ● | ●● |
- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante

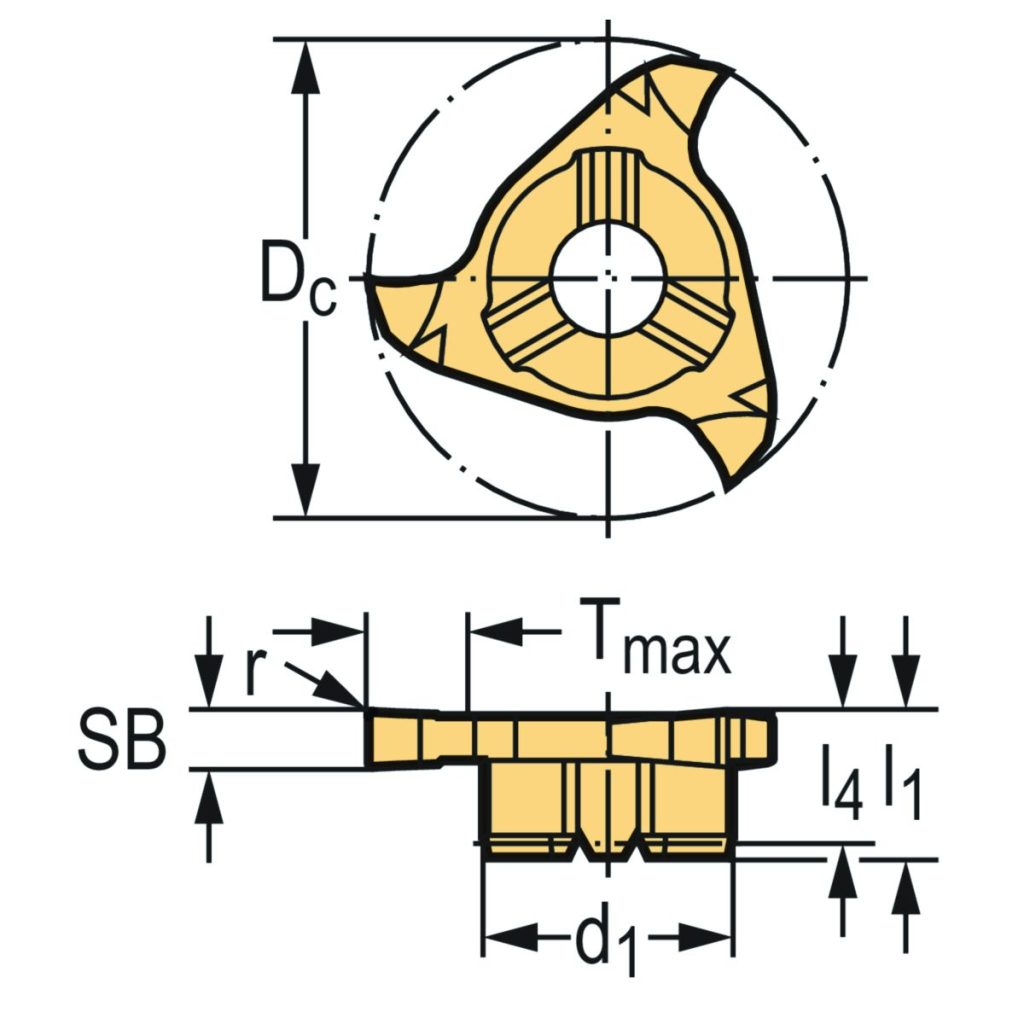

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Tmax | Adâncime maximă de așchiere | 1,5 | mm |
| SB | Lățime de așchiere | 2,5 | mm |
| Dc | Diametrul muchiei așchietoare | 9,7 | mm |
| d1 | Diametrul de montare | 6 | mm |
| l1 | Lungimea totală | 4,08 | mm |
| l4 | Lungime în consolă | 3,5 | mm |
| Codificare | Codificare sculă | MG510-09.7F063250 WMP35X | |
| r | Rază la colț | 0,2 | mm |
| Z | Numărul de dinți | 3 |
Descriere
Freză circulară din carbură solidă pentru frezarea fantelor MG510 metric Dc=9,7mm
Informații suplimentare
| Greutate | 0,016 kg |
|---|---|
| Dimensiuni | 65 × 13 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 1,5 | mm |
B2 | Adâncime de așchiere | 1,5 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | 10 | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 60 | |
C3 | Diametru de prindere, pe partea mașinii | 6 | mm |
D6 | Turație, maximă | 9900 | 1/min |
D7 | Masă (greutate) | 0,001 | kg |
E1 | Unghiul de atac | ° | ° |
E3 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 3 | |
F3 | Sens elice | N | |
F4 | Unghiul elicei | 0 | ° |
G1 | Rază la colț | 0,2 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WMP35X | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | TiAlSiN | |
J1 | Standard | - | |
J21 | Număr articol | MG510-09.7F063250 WMP35X | |
J3 | Siglă companie | W | |
J8 | Procedee de prelucrare | FZI | |
NSM | Număr standard caracteristică | DIN4000-83 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,001 | kg |
