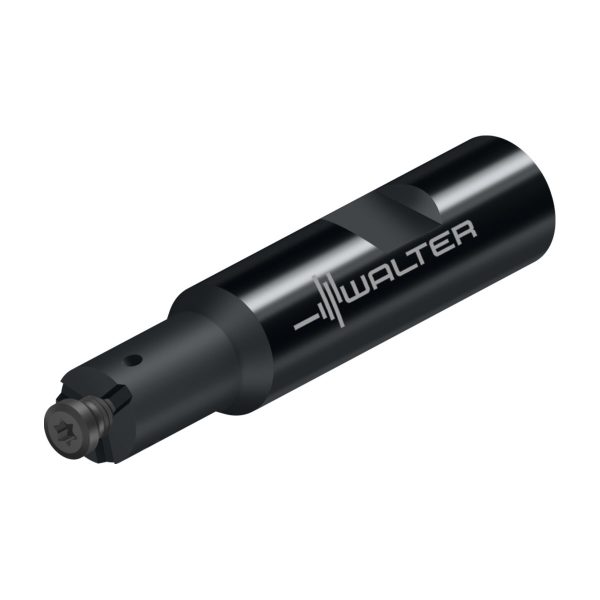

Suporturi modulare pentru capetele de frezare – AB191-W12-F06-015
770,83 lei fără TVA - 932,70 lei cu TVA
- Informații suplimentare
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,068 kg |
|---|---|
| Dimensiuni | 87 × 35 mm |
| Domeniu de utilizare | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 6 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 10 | |
CCFWS | Formă adaptor, pe partea piesei | 10 | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10G1200h$06 | |
CCTMS | Coadă, pe partea mașinii | ZYL | |
CCTWS | Coadă, pe partea piesei | CMS | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | G | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 2 | |
CZCMS | Mărime adaptor, pe partea mașinii | 120 | |
CZCWS | Mărime adaptor pe partea piesei | 60 | |
FMT | Form type workpiece side | INT | |
H | Înălțimea cozii | 10,4 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 48 | mm |
LPR | Lungime în consolă | 24,5 | mm |
LS | Lungime coadă | 45 | mm |
OAL | Cantitate rezerve de reascuțire | 70,5 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 9000 | 1/min |
TSYC | Identificator imagine | AB191-W | |
WT | Masă (greutate) | 0,06 | kg |
XYWD | xyw plane distance | -70,5 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J40-P12-058SKU: AB016-J40-P12-0581.557,72 lei fără TVA - 1.884,84 lei cu TVA- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S40-P12-050SKU: AB016-S40-P12-0501.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J30-P12-069SKU: AB016-J30-P12-0692.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C5-P12-070SKU: AB016-C5-P12-0703.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C6-P12-075SKU: AB016-C6-P12-0753.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H63-P12-080SKU: AB016-H63-P12-0802.178,67 lei fără TVA - 2.636,19 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P12-081SKU: AB017.K50-P12-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P12-064SKU: AB017.K40-P12-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P12-090SKU: AB017-J50-P12-0902.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P12-090SKU: AB017-J40-P12-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P12-055SKU: AB017-J30-P12-0551.477,43 lei fără TVA - 1.787,69 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P12-081SKU: AB017-S50-P12-0812.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P12-081SKU: AB017-S40-P12-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P12-095SKU: AB017-H100-P12-0952.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P12-085SKU: AB017-H63-P12-0851.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor cu coadă Weldon – C8-391.20-12 070SKU: C8-391.20-12 0702.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor cu coadă Weldon – C6-391.20-12 060SKU: C6-391.20-12 0602.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor cu coadă Weldon – C5-391.20-12 060SKU: C5-391.20-12 0602.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor cu coadă Weldon – C3-391.20-12 055SKU: C3-391.20-12 0552.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Adaptor cu coadă Weldon – C4-391.20-12 055ASKU: C4-391.20-12 055A2.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W12-160SKU: AB044-H63-W12-160942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W12-080SKU: AB044-H63-W12-080829,72 lei fără TVA - 1.003,96 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W12-120SKU: AB044-H63-W12-120942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W12-160SKU: AB044-H100-W12-1601.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W12-080SKU: AB044-H100-W12-0801.172,31 lei fără TVA - 1.418,50 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W12-160SKU: AB044-S40-W12-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W12-050SKU: AB044-S40-W12-050594,18 lei fără TVA - 718,96 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W12-100SKU: AB044-S40-W12-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W12-100SKU: AB044-S50-W12-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W12-160SKU: AB044-S50-W12-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W12-063SKU: AB044-S50-W12-063931,42 lei fără TVA - 1.127,02 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W12-160SKU: AB044-J40-W12-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W12-063SKU: AB044-J40-W12-063594,18 lei fără TVA - 718,96 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W12-100SKU: AB044-J40-W12-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W12-160SKU: AB044-J50-W12-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W12-080SKU: AB044-J50-W12-0801.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W12-100SKU: AB044-J50-W12-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P12-120SKU: AB019-H100-P12-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P12-095SKU: AB019-H100-P12-0955.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P12-120SKU: AB019-H63-P12-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P12-090SKU: AB019-H63-P12-0904.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.50.065.12SKU: A170M.0.50.065.121.525,61 lei fără TVA - 1.845,99 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H63.080.12SKU: AK182.H63.080.122.414,20 lei fără TVA - 2.921,18 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C5.070.12SKU: AK182.C5.070.123.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69871 – AK182.S40.050.12SKU: AK182.S40.050.121.782,55 lei fără TVA - 2.156,89 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C6.075.12SKU: AK182.C6.075.123.945,16 lei fără TVA - 4.773,64 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT30.069.12SKU: AK182.BT30.069.121.659,43 lei fără TVA - 2.007,91 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT40.058.12SKU: AK182.BT40.058.121.782,55 lei fără TVA - 2.156,89 lei cu TVA
- Şuruburi cu cap – FS2677SKU: FS267751,23 lei fără TVA - 61,99 lei cu TVA
Descriere
Suporturi modulare pentru capetele de frezare AB191 • metric • Tijă din oțel • pentru capete de frezare modulare • d1=12 • d11=06

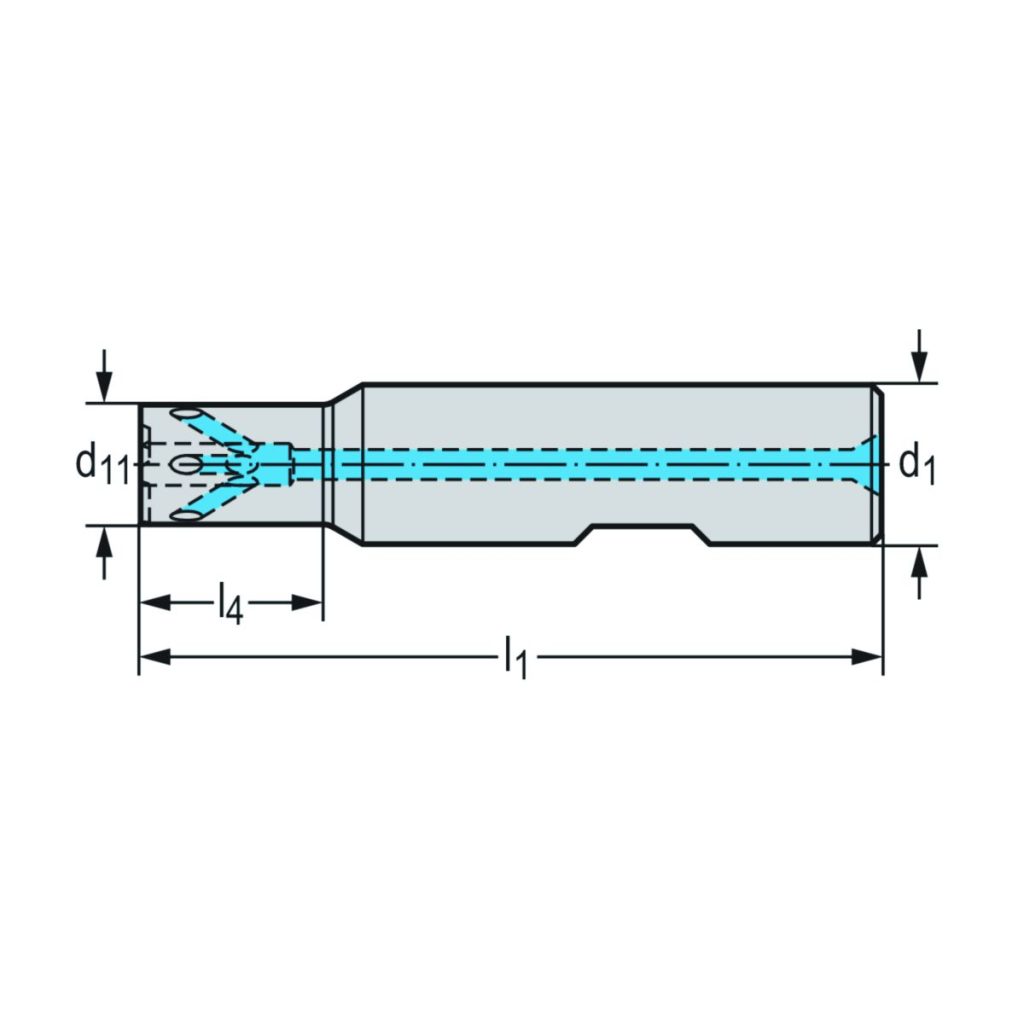

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 12 | mm |
| d<sub>11</sub> | Diametrul de îmbinare | 6 | mm |
| l<sub>4</sub> | Lungimea funcțională | 11,5 | mm |
| l<sub>1</sub> | Lungimea totală | 70,5 | mm |
| Codificare | Codificare sculă | AB191-W12-F06-015 | |
| Greutate | Greutatea | 0,06 | kg |
| d<sub>11</sub> | Diametrul de îmbinare | F06 |
