Bară pentru strunjire interioară – canelare interioară NCAI20-2525L-GX09-2-NCAI20-2525L-GX09-2-0329920936
Bară pentru strunjire interioară – canelare interioară NCAI20-2525L-GX09-2-NCAI20-2525L-GX09-2-0329920936
Bară pentru strunjire interioară – canelare interioară - NCAI25-3225L-GX09-1 - imagine 2
Bară pentru strunjire interioară – canelare interioară - NCAI25-3225L-GX09-1 - imagine 3

Bară pentru strunjire interioară – canelare interioară – NCAI25-3225L-GX09-1

Bară pentru strunjire interioară – canelare interioară NCAI20-2525R-GX09-1-NCAI20-2525R-GX09-1-0329918936 Bară pentru strunjire interioară – canelare interioară – NCAI20-2525R-GX09-1
Bară pentru strunjire interioară – canelare interioară NCAI20-2525L-GX09-2-NCAI20-2525L-GX09-2-0329920936 Bară pentru strunjire interioară – canelare interioară – NCAI32-4025L-GX16-3

2.291,08 lei fără TVA - 2.772,21 lei cu TVA

Numărul articolului: 5009477Familie produs: D55PK SKU: NCAI25-3225L-GX09-1 UPC: 0329922936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Lățimea plăcuței, dime_A12

Unghi de degajare ortogonal

Functional length to cutting item reference point

Tip unealtă

group_name_2

Canelare
group_name_7

NCAI
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare2mm
A12
Lățimea plăcuței, dimensiune nominală2mm
A2
Lățime funcțională22,5mm
A4
Înălțime de funcționare32mm
A6
Diametrul minim al găurii32mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă250,35mm
B5
Cantitate rezerve de reascuțire250,35mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D7
Masă (greutate)1,42kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolNCAI25-3225L-GX09-1
J22
Codificare produs54
J41
Codare loc de separare plăcuță amovibilăWR$$GX091000***FX**
J42
Codificare plăcuță amovibilăGX09-1
J6
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă250,35mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lățimea plăcuței, dimensiune nominală2mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii320
DMIN
Diametrul minim al găurii32mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereL
HF
Înălțime de funcționare32mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX091000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point249,35
LPR
Lungime în consolă250,35mm
LS
Lungime coadă60mm
MIID
Codificare plăcuță amovibilăGX09-1
NOI
Număr de posibilități de utilizare40
OAL
Cantitate rezerve de reascuțire250,35mm
PHI
Phi0°
RHO
Rho-90°
TSYC
Identificator imagineNCAIL-GX-ISO-2,5XD
WF
Lățime funcțională22,5mm
WFCIRP
Width to cutting item reference point22,5mm
WT
Masă (greutate)1,42kg
XZWD
xzw plane distance32mm
YZWD
yzw plane distance22,5mm

Descriere

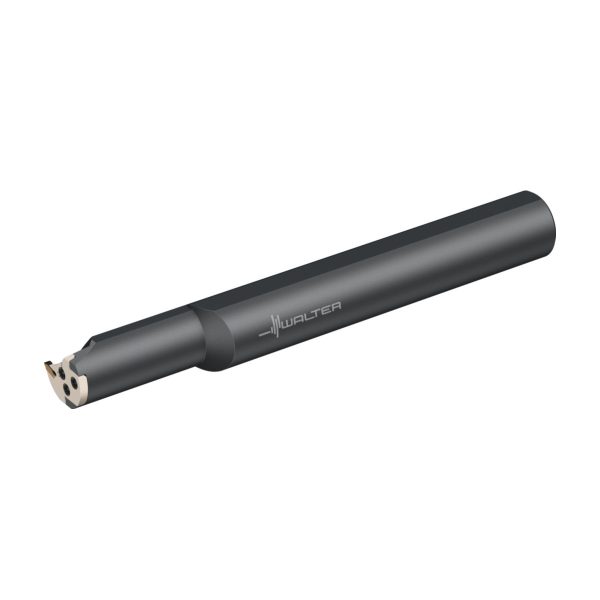

Bară pentru strunjire interioară – canelare interioară NCAI • Fixare cu șuruburi • metric • coadă cilindrică • Stânga • GX09 • s= • Tmax=6mm

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare0
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>32mm
D<sub>min</sub>Diametrul găurii, min.32mm
l<sub>21</sub>Lungimea funcțională249,3mm
l<sub>1</sub>Lungimea totală250,35mm
l<sub>4</sub>Lungimea maximă în consolă62,4mm
CodificareCodificare sculăNCAI25-3225L-GX09-1
TipPlăcuțe amovibile posibileGX09-1E1 ..
s<sub>1</sub>Lățimea corpului1,3mm
fLățimea funcțională22,5mm
