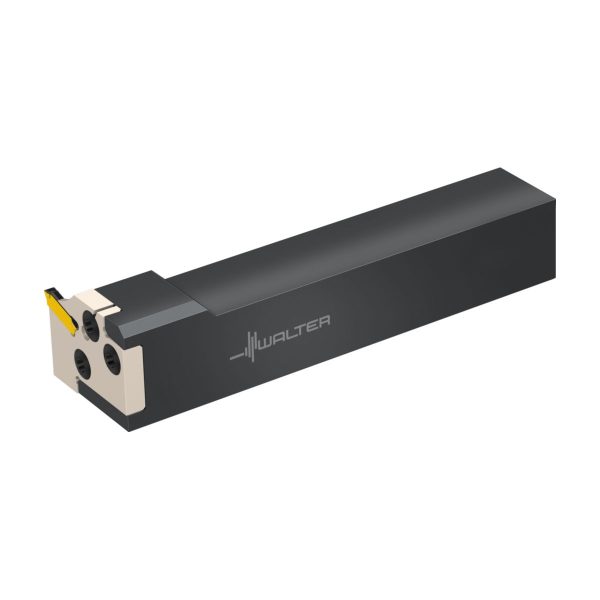

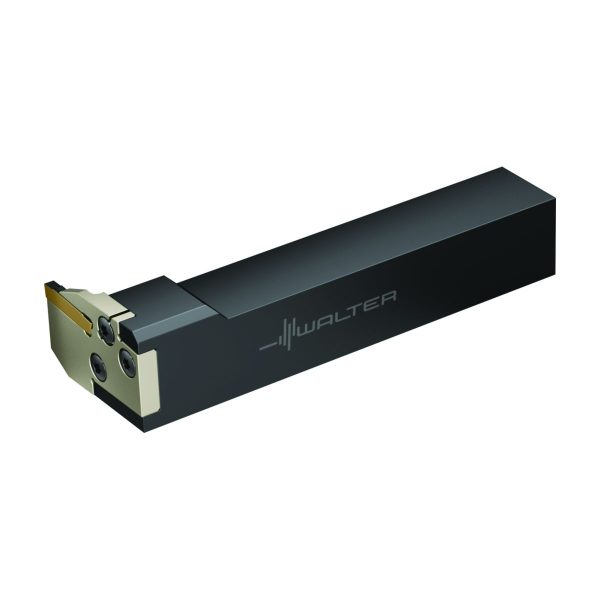

Sculă cu coadă – canelare radială 90° NCLE25-2525L-GX16-1-NCLE25-2525L-GX16-1-0572813935
Sculă cu coadă – canelare radială 90° NCLE25-2525L-GX16-1-NCLE25-2525L-GX16-1-0572813935
Sculă cu coadă – canelare radială 90° - NCLE25-2525L-GX16-1 - imagine 2
Sculă cu coadă – canelare radială 90° - NCLE25-2525L-GX16-1 - imagine 3

Sculă cu coadă – canelare radială 90° – NCLE25-2525L-GX16-1

Sculă cu coadă – canelare axială NCEE20-2020R-GX24-2-2-NCEE20-2020R-GX24-2-2-0330171935 Sculă cu coadă – canelare axială – NCEE20-2020R-GX24-2-2
Sculă cu coadă – canelare radială NCAE32-3225R-GX16-2-NCAE32-3225R-GX16-2-0329220935 Sculă cu coadă – canelare radială – NCAE20-2020R-GX16-1

1.411,10 lei fără TVA - 1.707,43 lei cu TVA

Numărul articolului: 5198128Familie produs: D54PK SKU: NCLE25-2525L-GX16-1 UPC: 0572813935 Categorie: Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,767 kg
Dimensiuni 165 × 50 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare38mm
A2
Lățime funcțională38mm
A4
Înălțime de funcționare25mm
A8
Adâncime de așchiere140,75mm
B3
Lungime în consolă140,75mm
B5
Cantitate rezerve de reascuțire140,75mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,76kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolNCLE25-2525L-GX16-1
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX161000***EX**
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă140,75mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere12mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX161000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point139,75
LPR
Lungime în consolă140,75mm
MIID
Codificare plăcuță amovibilăGX16-1
NOI
Număr de posibilități de utilizare40
OAL
Cantitate rezerve de reascuțire140,75mm
PHI
Phi0°
RHO
Rho-90°
TSYC
Identificator imagineNCLEL-GX16-ISO
WF
Lățime funcțională38mm
WFCIRP
Width to cutting item reference point38mm
WT
Masă (greutate)0,76kg
XZWD
xzw plane distance25mm
YZWD
yzw plane distance38mm

Descriere

Sculă cu coadă – canelare radială 90° NCLE • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Stânga • GX16 • s=2mm • Tmax=12mm

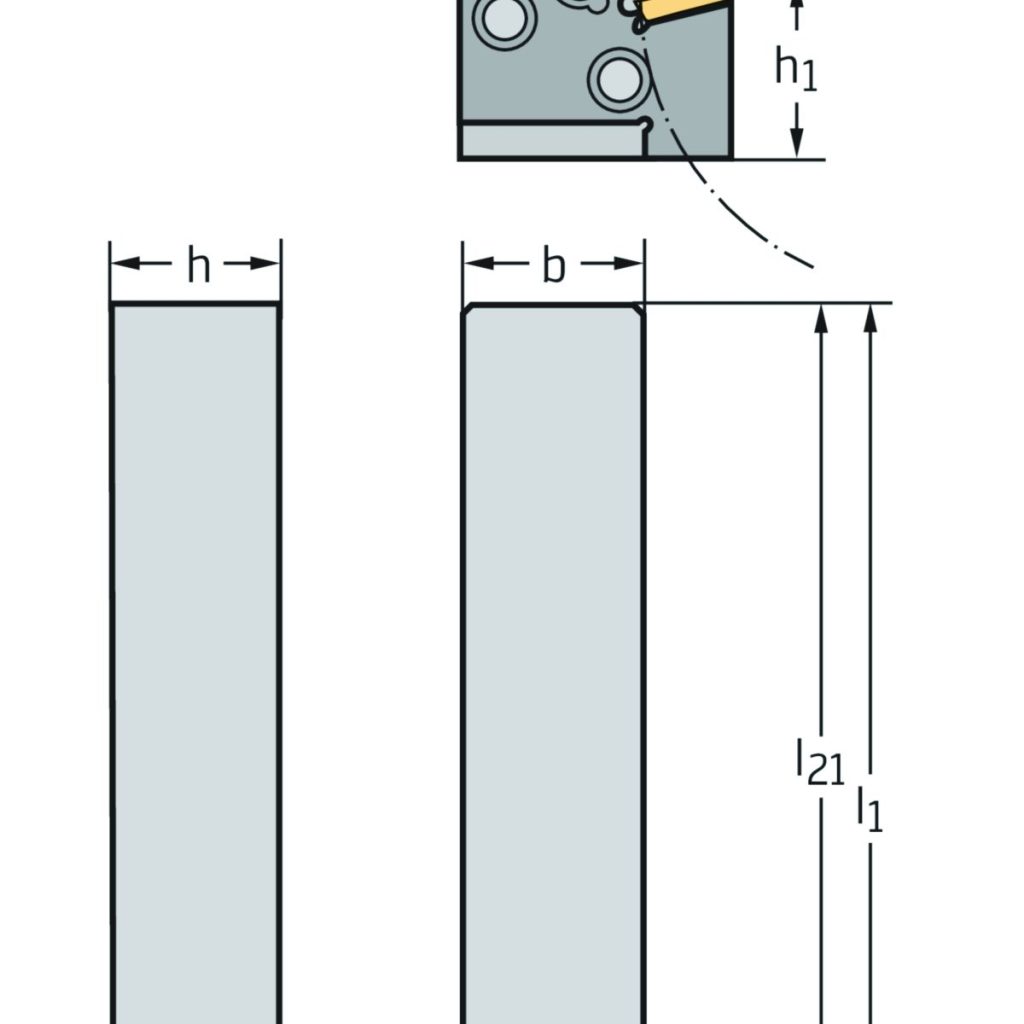

DenumireDescriereValoareUnitate
D<sub>2</sub>Diametrul maxim de despărțire79mm
sLățimea plăcuței așchietoare2 - 2.5
l<sub>1</sub>Lungimea totală140,75mm
CodificareCodificare sculăNCLE25-2525L-GX16-1
TipPlăcuțe amovibile posibileGX16-1E2 ..
