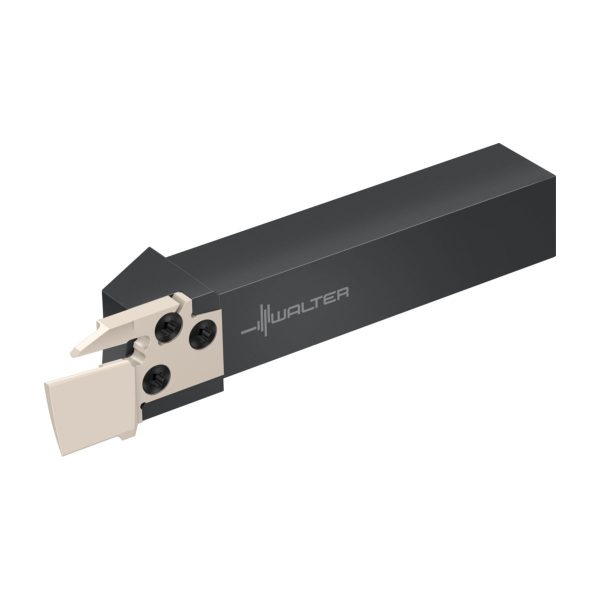

Sculă cu coadă – canelare axială – NCEE20-2020R-GX24-2-2

Sculă cu coadă – canelare axială NCEE20-2020R-GX24-2-2-NCEE20-2020R-GX24-2-2-0330171935 Sculă cu coadă – canelare axială – NCEE25-2525R-GX24-2-3
Sculă cu coadă – canelare radială 90° NCLE25-2525L-GX16-1-NCLE25-2525L-GX16-1-0572813935 Sculă cu coadă – canelare radială 90° – NCLE25-2525L-GX16-1

1.565,60 lei fără TVA - 1.894,38 lei cu TVA

Numărul articolului: 5009295Familie produs: D54PK SKU: NCEE20-2020R-GX24-2-2 UPC: 0330171935 Categorie: Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare132mm
A3
Lungime funcțională132mm
A4
Înălțime de funcționare20mm
A71
Diametru axial de canelare, minim100mm
A72
Diametru axial de canelare, maxim100mm
A8
Adâncime de așchiere14mm
B3
Lungime în consolă132mm
B5
Cantitate rezerve de reascuțire132mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2020
C4
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,394kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F4
Susținerea muchiilor de tăiere axială, aliniere2
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX242000***EX**
J42
Codificare plăcuță amovibilăGX24-2
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă132mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
CDX
Adâncime de așchiere14mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2020
DAXN
Diametru axial de canelare, minim76mm
DAXX
Diametru axial de canelare, maxim100mm
DMIN
Diametrul minim al găurii76mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare20mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX242000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională132mm
LFCIRP
Functional length to cutting item reference point132
LPR
Lungime în consolă132mm
MIID
Codificare plăcuță amovibilăGX24-2
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire132mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineNCEER-GX24-ISO
WT
Masă (greutate)0,394kg
XYWD
xyw plane distance-132mm
XZWD
xzw plane distance20mm

Descriere

Sculă cu coadă – canelare axială NCEE • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Dreapta • GX24 • s=3mm • Tmax=14mm

DenumireDescriereValoareUnitate
bLățimea cozii20mm
T<sub>max</sub>Adâncime maximă de așchiere14mm
sLățimea plăcuței așchietoare3
D<sub>min</sub>Diametrul minim70mm
D<sub>max</sub>Diametrul maxim al piesei100mm
h = h<sub>1</sub>Înălțimea cozii20mm
l<sub>1</sub>Lungimea totală132mm
CodificareCodificare sculăNCEE20-2020R-GX24-2-2
TipPlăcuțe amovibile posibileGX24-2E3 ..; GX24-2F3 ..
s<sub>1</sub>Lățimea corpului2mm
f<sub>1</sub>Lățimea funcțională23,6mm
