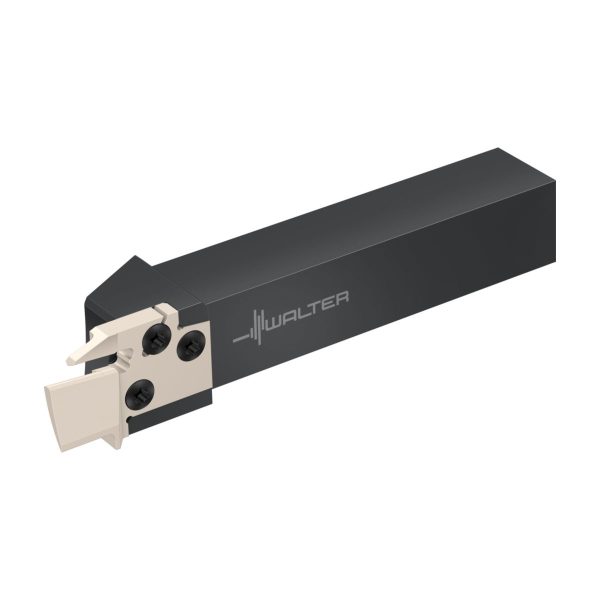

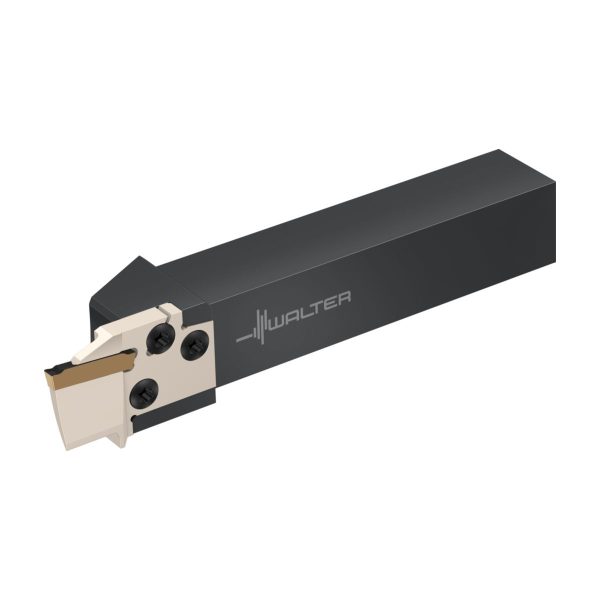

Sculă cu coadă – canelare axială – NCEE25-2525R-GX24-2-3

Sculă cu coadă – canelare axială NCEE32-3225L-GX24-4-5-NCEE32-3225L-GX24-4-5-0330200935 Sculă cu coadă – canelare axială – NCEE32-3225L-GX24-4-5
Sculă cu coadă – canelare axială NCEE20-2020R-GX24-2-2-NCEE20-2020R-GX24-2-2-0330171935 Sculă cu coadă – canelare axială – NCEE20-2020R-GX24-2-2

1.726,40 lei fără TVA - 2.088,94 lei cu TVA

Numărul articolului: 5009302Familie produs: D54PK SKU: NCEE25-2525R-GX24-2-3 UPC: 0330178935 Categorie: Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare162mm
A3
Lungime funcțională162mm
A4
Înălțime de funcționare25mm
A71
Diametru axial de canelare, minim150mm
A72
Diametru axial de canelare, maxim150mm
A8
Adâncime de așchiere15mm
B3
Lungime în consolă162mm
B5
Cantitate rezerve de reascuțire162mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2525
C4
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,874kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F4
Susținerea muchiilor de tăiere axială, aliniere2
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX242000***EX**
J42
Codificare plăcuță amovibilăGX24-2
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă162mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere15mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
DAXN
Diametru axial de canelare, minim106mm
DAXX
Diametru axial de canelare, maxim150mm
DMIN
Diametrul minim al găurii106mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX242000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională162mm
LFCIRP
Functional length to cutting item reference point162
LPR
Lungime în consolă162mm
MIID
Codificare plăcuță amovibilăGX24-2
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire162mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineNCEER-GX24-ISO
WT
Masă (greutate)0,874kg
XYWD
xyw plane distance-162mm
XZWD
xzw plane distance25mm

Descriere

Sculă cu coadă – canelare axială NCEE • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Dreapta • GX24 • s=3mm • Tmax=15mm

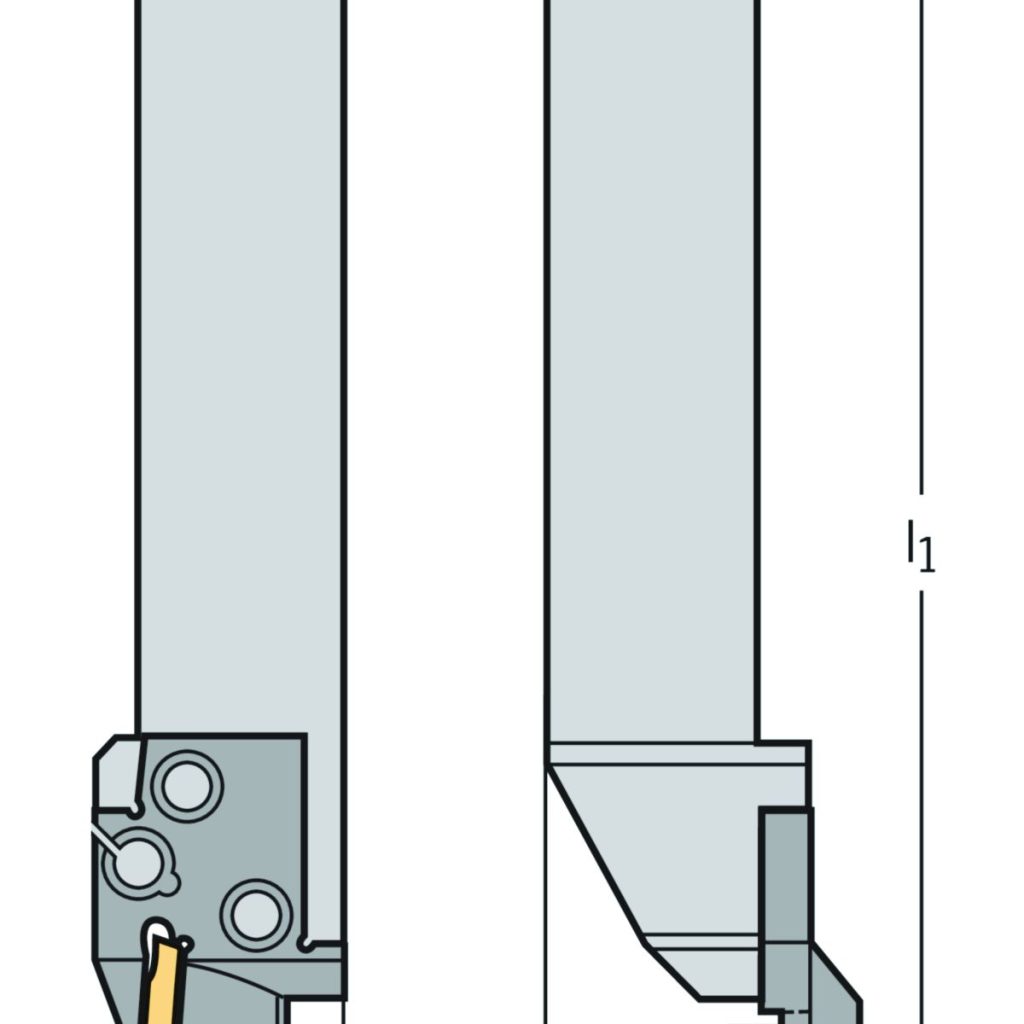

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere15mm
sLățimea plăcuței așchietoare3
D<sub>min</sub>Diametrul minim100mm
D<sub>max</sub>Diametrul maxim al piesei150mm
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>1</sub>Lungimea totală162mm
CodificareCodificare sculăNCEE25-2525R-GX24-2-3
TipPlăcuțe amovibile posibileGX24-2E3 ..; GX24-2F3 ..
s<sub>1</sub>Lățimea corpului2mm
f<sub>1</sub>Lățimea funcțională30,4mm
