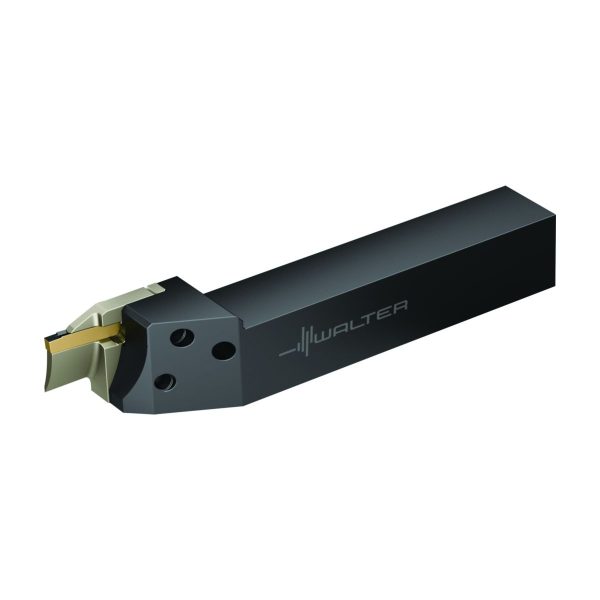

Sculă cu coadă – canelare axială NCEE32-3225L-GX24-4-5-NCEE32-3225L-GX24-4-5-0330200935
Sculă cu coadă – canelare axială NCEE32-3225L-GX24-4-5-NCEE32-3225L-GX24-4-5-0330200935

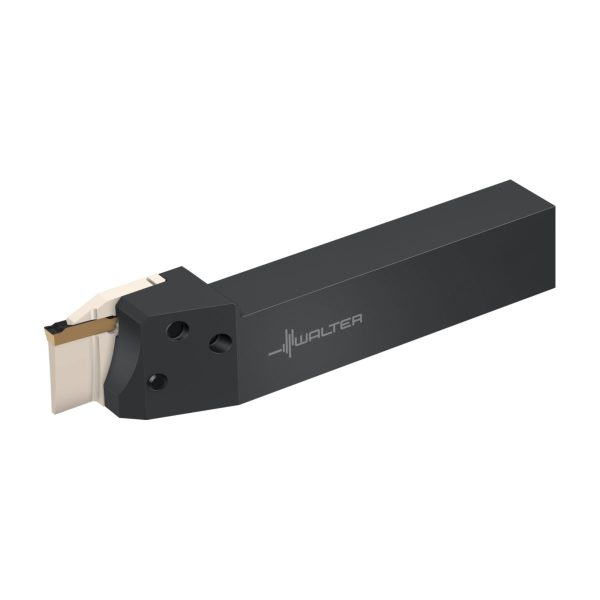

Sculă cu coadă – canelare axială - NCEE32-3225L-GX24-4-5 - imagine 2

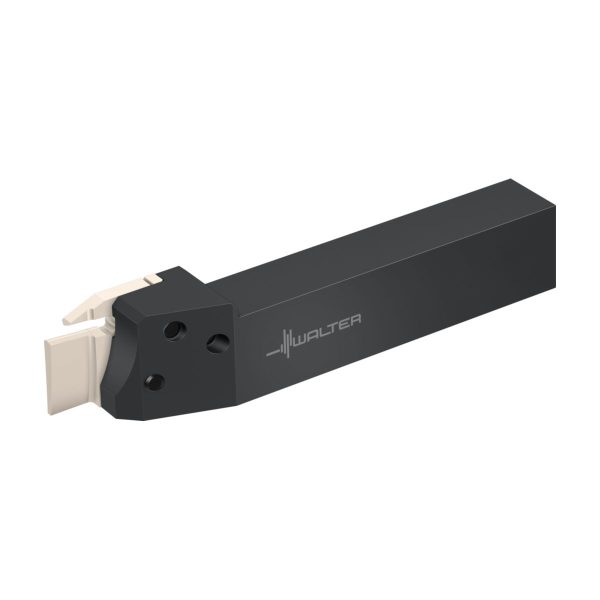

Sculă cu coadă – canelare axială - NCEE32-3225L-GX24-4-5 - imagine 3

Sculă cu coadă – canelare axială – NCEE32-3225L-GX24-4-5

Sculă cu coadă – canelare axială 90° NCHE25-2525R-GX24-2-1-NCHE25-2525R-GX24-2-1-0330209935 Sculă cu coadă – canelare axială 90° – NCHE25-2525R-GX24-2-1
Sculă cu coadă – canelare axială NCEE20-2020R-GX24-2-2-NCEE20-2020R-GX24-2-2-0330171935 Sculă cu coadă – canelare axială – NCEE25-2525R-GX24-2-3

1.752,40 lei fără TVA - 2.120,40 lei cu TVA

Numărul articolului: 5009323Familie produs: D54PK SKU: NCEE32-3225L-GX24-4-5 UPC: 0330200935 Categorie: Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare29,3mm
A2
Lățime funcțională29,3mm
A3
Lungime funcțională182mm
A4
Înălțime de funcționare312mm
A71
Diametru axial de canelare, minim312mm
A72
Diametru axial de canelare, maxim900mm
A8
Adâncime de așchiere15mm
B3
Lungime în consolă182mm
B5
Cantitate rezerve de reascuțire182mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii3225
C4
Înălțimea cozii32mm
C5
Lățimea cozii25mm
D7
Masă (greutate)1,16kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F4
Susținerea muchiilor de tăiere axială, aliniere2
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J21
Număr articolNCEE32-3225L-GX24-4-5
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX244000***EX**
J42
Codificare plăcuță amovibilăGX24-4
J6
Codare loc de separare pe partea mașiniiVKT01A3225$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă182mm
NSM
Număr standard caracteristicăDIN4000-90
Număr standard caracteristică
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A3225$$$$
CDX
Adâncime de așchiere15mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii3225
DAXN
Diametru axial de canelare, minim312mm
DAXX
Diametru axial de canelare, maxim900mm
DMIN
Diametrul minim al găurii312mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii32mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare32mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX244000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională182mm
LFCIRP
Functional length to cutting item reference point182
LPR
Lungime în consolă182mm
MIID
Codificare plăcuță amovibilăGX24-4
NOI
Număr de posibilități de utilizare60
OAL
Cantitate rezerve de reascuțire182mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineNCEEL-GX24-ISO
WF
Lățime funcțională29,3mm
WT
Masă (greutate)1,16kg
XYWD
xyw plane distance-182mm
XZWD
xzw plane distance32mm

Descriere

Sculă cu coadă – canelare axială NCEE • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Stânga • GX24 • s=6mm • Tmax=15mm

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere15mm
sLățimea plăcuței așchietoare6
D<sub>min</sub>Diametrul minim300mm
D<sub>max</sub>Diametrul maxim al piesei900mm
h = h<sub>1</sub>Înălțimea cozii32mm
l<sub>1</sub>Lungimea totală182mm
CodificareCodificare sculăNCEE32-3225L-GX24-4-5
TipPlăcuțe amovibile posibileGX24-4E6 ..
s<sub>1</sub>Lățimea corpului4,2mm
f<sub>1</sub>Lățimea funcțională29,3mm
