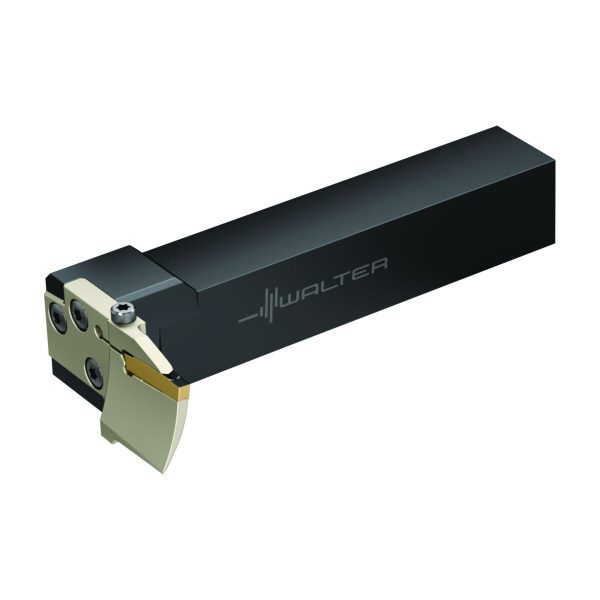

Sculă cu coadă – canelare axială 90° NCOE25-2525R-GX24-3-3-NCOE25-2525R-GX24-3-3-0573665935
Sculă cu coadă – canelare axială 90° NCOE25-2525R-GX24-3-3-NCOE25-2525R-GX24-3-3-0573665935

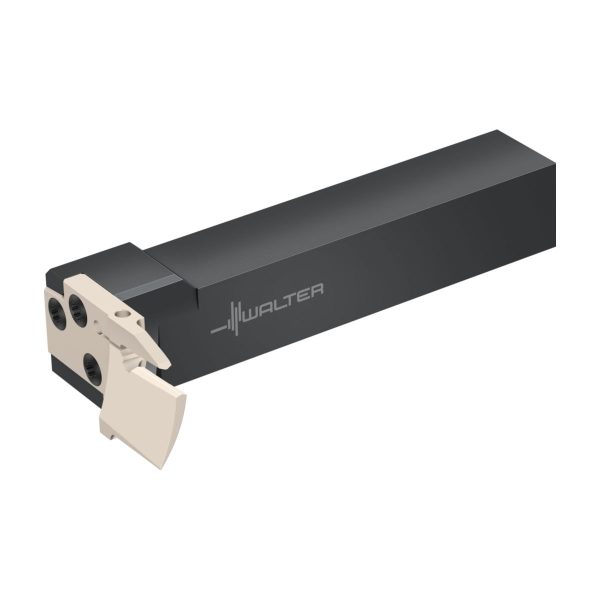

Sculă cu coadă – canelare axială 90° - NCOE25-2525R-GX24-3-1 - imagine 2

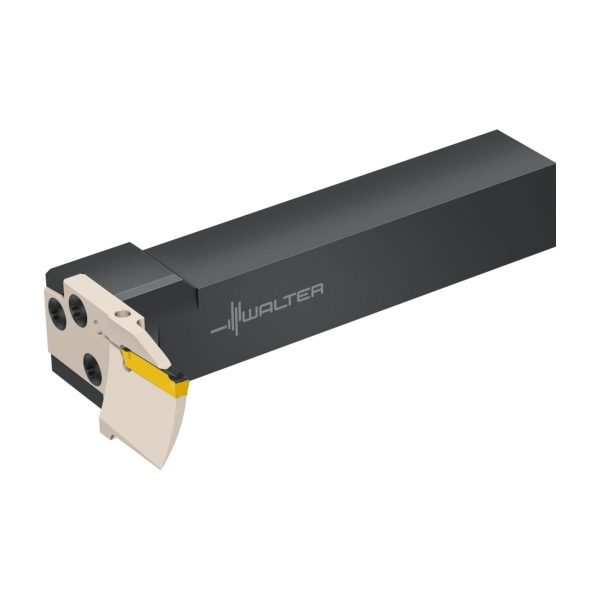

Sculă cu coadă – canelare axială 90° - NCOE25-2525R-GX24-3-1 - imagine 3

Sculă cu coadă – canelare axială 90° – NCOE25-2525R-GX24-3-1

Sculă cu coadă – canelare axială 90° NCOE25-2525L-GX24-3-1-NCOE25-2525L-GX24-3-1-0573670935 Sculă cu coadă – canelare axială 90° – NCOE25-2525L-GX24-3-1
Sculă cu coadă – canelare axială 90° NCOE25-2525R-GX24-3-3-NCOE25-2525R-GX24-3-3-0573665935 Sculă cu coadă – canelare axială 90° – NCOE25-2525R-GX24-3-3

1.596,50 lei fără TVA - 1.931,77 lei cu TVA

Numărul articolului: 5199406Familie produs: D54PK SKU: NCOE25-2525R-GX24-3-1 UPC: 0573661935 Categorie: Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare60mm
A2
Lățime funcțională60mm
A4
Înălțime de funcționare25mm
A71
Diametru axial de canelare, minim70mm
A72
Diametru axial de canelare, maxim70mm
A8
Adâncime de așchiere21mm
B3
Lungime în consolă141,4mm
B5
Cantitate rezerve de reascuțire141,4mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2525
C4
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,81kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F4
Susținerea muchiilor de tăiere axială, aliniere2
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX243000***EX**
J42
Codificare plăcuță amovibilăGX24-3
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă141,4mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere21mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
DAXN
Diametru axial de canelare, minim58mm
DAXX
Diametru axial de canelare, maxim70mm
DMIN
Diametrul minim al găurii58mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX243000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point138,9
LPR
Lungime în consolă141,4mm
MIID
Codificare plăcuță amovibilăGX24-3
NOI
Număr de posibilități de utilizare50
OAL
Cantitate rezerve de reascuțire141,4mm
PHI
Phi0°
RHO
Rho90°
TSYC
Identificator imagineNCOER-GX24-ISO
WF
Lățime funcțională60mm
WT
Masă (greutate)0,81kg
XZWD
xzw plane distance25mm
YZWD
yzw plane distance-60mm

Descriere

Sculă cu coadă – canelare axială 90° NCOE • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Dreapta • GX24 • s=4mm • Tmax=21mm

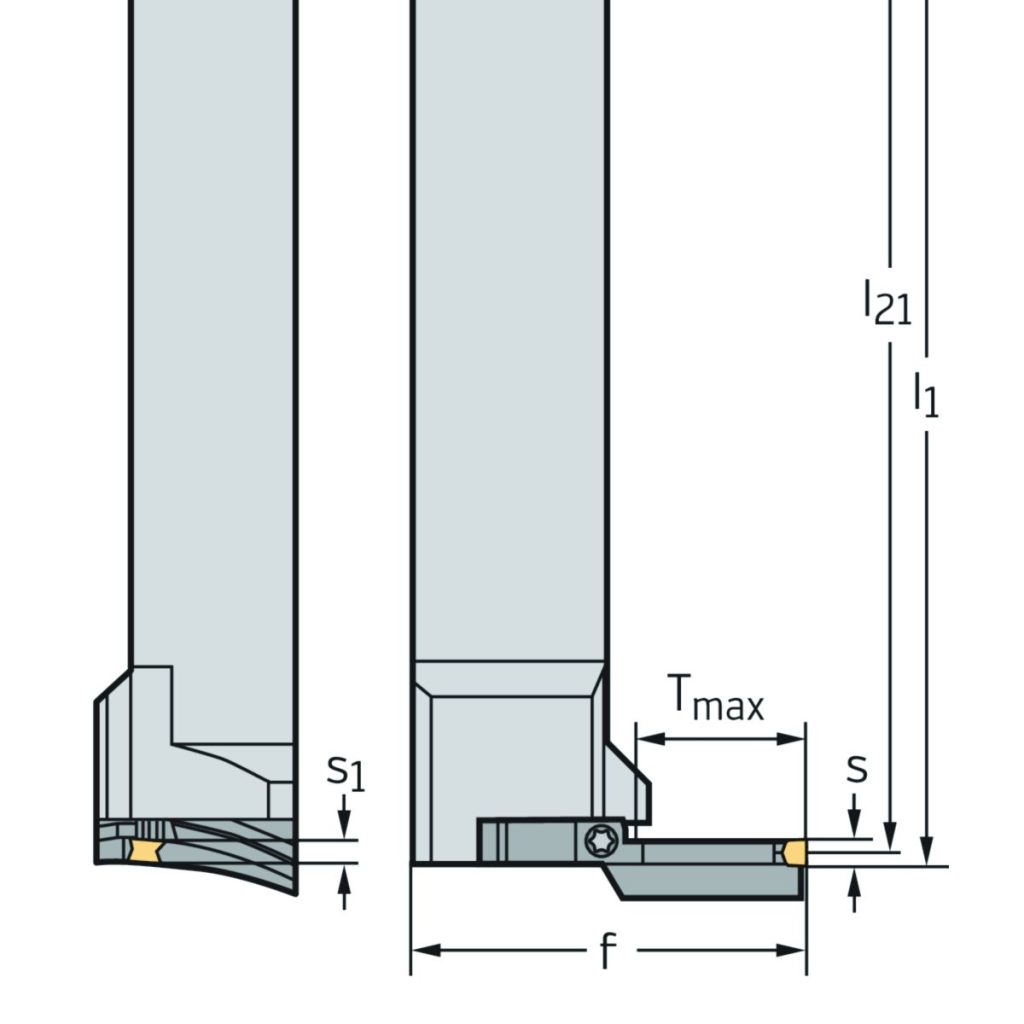

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere21mm
sLățimea plăcuței așchietoare4 - 5
D<sub>min</sub>Diametrul minim50mm
D<sub>max</sub>Diametrul maxim al piesei70mm
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>21</sub>Lungimea funcțională138,9mm
l<sub>1</sub>Lungimea totală141mm
CodificareCodificare sculăNCOE25-2525R-GX24-3-1
TipPlăcuțe amovibile posibileGX24-3E ..; GX24-3F ..
s<sub>1</sub>Lățimea corpului3mm
fLățimea funcțională60mm
