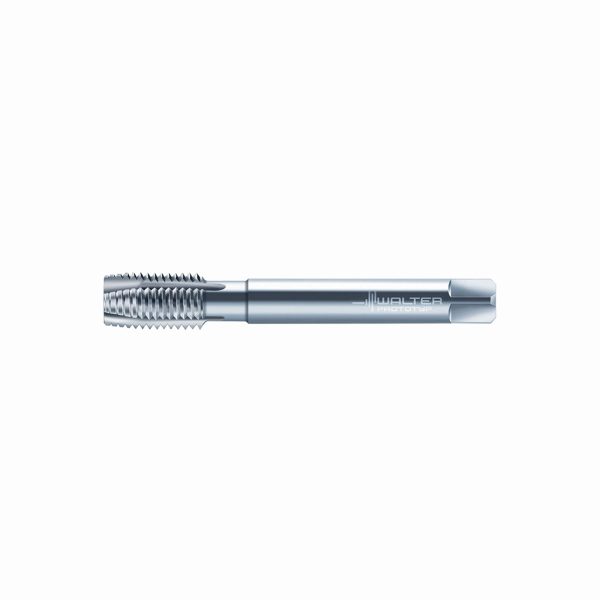

Tarozi din HSS-E pentru mașini – P20360-M7
257,48 lei fără TVA - 311,55 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,019 kg |
|---|---|
| Dimensiuni | 93 × 13 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Codificare filet, exterior | |
| Număr de muchii așchietoare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi de maşini din HSS-E (-PM) ISO2/6H |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 7 | mm |
A21 | Diametrul nominal al filetului, metric | 7 | mm |
A25 | Codificare filet, exterior | M 7 | |
A3 | Pasul filetului | 6H | mm |
A5 | Clasă de toleranță a filetului | 6H | |
A6 | Diametru con de atac | 5,95 | mm |
B1 | Lungimea filetului | 15 | mm |
B3 | Cantitate rezerve de reascuțire | 83 | mm |
B4 | Lungimea conului de atac | 4,5 | mm |
B8 | Lungimea canalului de prindere | 28 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ||
C14 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 55 | |
C3 | Diametru de prindere, pe partea mașinii | 5,5 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 21 | mm |
D1 | Număr de muchii așchietoare | 3 | |
D2 | Sens elice | N | |
D3 | Unghiul elicei | 0 | ° |
D7 | Masă (greutate) | 0,019 | kg |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 1 | |
G3 | Formă de con de atac | B | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | UNBESCHICH | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | unbeschichtet | |
J1 | Standard | DIN 376 | |
J21 | Număr articol | P20360-M7 | |
J22 | Codificare produs | 274 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21F5500h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Dispozitiv de stocare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 61 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21F5500h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | F | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 55 | |
FHA | Unghiul elicei | ° | ° |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 7 | ° |
GRADE | Denumire sort de la producător | UNBESCHICH | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 28 | mm |
LF | Lungime funcțională | 80 | mm |
LS | Lungime coadă | 21 | mm |
LSC | Lungime gaură de fixare | 22 | mm |
LU | Lungime utilă | 58 | mm |
NOF | Număr de muchii așchietoare | 3 | |
OAL | Cantitate rezerve de reascuțire | 83 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | DIN 376 | |
TCTR | Clasă de toleranță a filetului | 6H | |
TD | Diametrul nominal al filetului, metric | 7 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | M | |
THL | Lungimea filetului | 15 | mm |
THSTS | Thread starts | 1 | |
TP | Pasul filetului | 1 | mm |
TSYC | Identificator imagine | P20360 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 2,5 | |
WT | Masă (greutate) | 0,019 | kg |
XYWD | xyw plane distance | -80 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină cu schimbare rapidă pentru tarod – A320M.0.40.110.19SKU: A320M.0.40.110.195.690,24 lei fără TVA - 6.885,19 lei cu TVA- Bucșă cu schimbare rapidă – A331.0.19.025.05SKU: A331.0.19.025.05760,13 lei fără TVA - 919,76 lei cu TVA
Descriere
Tarozi din HSS-E pentru mașini • Prototex® X·pert P • ≤3xD • M/6H • DIN 376 • adecvat pentru găuri străpunse • M 7 • P=1mm
Descriere unealtă
Tarozi din HSS-E pentru găuri străpunse X∙pert P
Canal drept
Domenii de utilizare
ISO P: oțel până la
ISO N: Aliaje Al-Si 0,5% până la 12% conținut de Si
Filetare în gaură străpunsă până la 3 × DN
Avantajele Dvs.
Fiabilitate ridicată la materiale cu așchii lungi până la 1000 N/mm2
Autoghidare perfectă prin 7 pași de filet compleți
Gamă completă de dimensiuni și toleranțe
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 5,5 | mm |
| l<sub>1</sub> | Lungimea funcțională | 80 | mm |
| l<sub>9</sub> | lungime pătrat de antrenare | 7 | mm |
| l<sub>3</sub> | Lungime utilă | 58 | mm |
| N | Numărul de canale | 3 | |
| Codificare | Codificare sculă | P20360-M7 | |
| D<sub>N</sub> | Dimensiunea filetului | M 7 | |
| L<sub>c</sub> | Lungimea firului | 15 | mm |
| Lățimea de prindere | Lățimea de prindere | 4,3 | mm |
