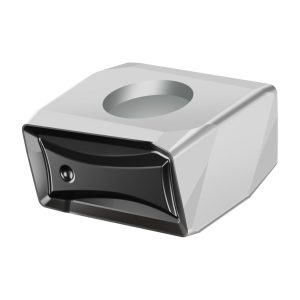

Rombice tangențiale – P4160-2L08-E47 WSM20S
271,93 lei fără TVA - 329,04 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
271,93 lei
Preț/set RON
2.719,30 lei
Preț/bucată EUR
50,80 €
Preț/set EUR
508,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,061 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 10 | mm |
B2 | Lățimea plăcuței așchietoare | 4 | mm |
BLD | Identificator imagine | 4 | |
C1 | Înălțime muchie așchietoare | 5 | mm |
D1 | Rază la colț | 0,8 | mm |
D7 | Unghi de degajare | 15 | ° |
D75 | Masă (greutate) | 0,005 | kg |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | 2 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | L | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | H | |
G3 | Lungime plăcuțe amovibile | 10 | mm |
G4 | Grosimea plăcuței așchietoare | 5 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 3,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSM20S | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | P4160-2L08-E47 WSM20S | |
J22 | Codificare produs | 7813 | |
J3 | Siglă companie | W | |
J8 | Procedee de prelucrare | BVB | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CBMD | Spărgător de așchii, denumirea producătorului | E47 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CEDC | Cutting edge count | 2 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
D1 | Diametru gaură de fixare | 3,4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
GRADE | Denumire sort de la producător | WSM20S | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | ||
IIC | Codare loc de separare plăcuță amovibilă | WR$$LN10A5083LB$$08 | |
INSL | Lungime plăcuțe amovibile | 10 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 10 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 5 | mm |
S1 | Grosimea plăcuței așchietoare | 5 | mm |
STDNO | Standard | - | |
TC | Clasă de toleranță | H | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | P4160-E47 | |
W1 | Lățimea plăcuței așchietoare | 9,69 | mm |
WT | Masă (greutate) | 0,005 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rombice tangențiale P4160 …-E47 • clearance angle major=0° • WSM20S
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime maximă de așchiere | 0.5–0.000 mm | |
| f | Rata de avans | 0.15–0.45 mm | |
| l | Lungimea muchiei așchietoare | 10 | mm |
| Codificare | Codificare sculă | P4160-2L08-E47 WSM20S | |
| r | Rază | 0,8 | mm |
| l<sub>2</sub> | Lungimea muchiei așchietoare | 9,69 | mm |
