Informații suplimentare
| Greutate | 0,176 kg |
|---|---|
| Dimensiuni | 103 × 30 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 63 | mm |
A3 | Lungime funcțională | 63 | mm |
A4 | Înălțime de funcționare | 16 | mm |
B1 | Lungime cap | 63 | mm |
B5 | Cantitate rezerve de reascuțire | 63 | mm |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | KKH | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 016R | |
C4 | Înălțimea cozii | mm | mm |
D7 | Lățimea cozii | 20 | mm |
D7 | Masă (greutate) | 0,161 | kg |
E1 | Unghiul de atac | 95 | ° |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | P | |
G10 | Şurub lung de reglaj | 8 | mm |
G4 | Distanță gaură 1 | 25 | mm |
G6 | Diametru gaură de prindere | 9 | mm |
G7 | Unghi gaură de prindere | 45 | ° |
G8 | Înălțime gaură de prindere | 0 | mm |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | PCLNR16CA-12 | |
J3 | Siglă companie | W | |
J42 | Codificare plăcuță amovibilă | CNMG 432 | |
J6 | Codare loc de separare pe partea mașinii | KKH01C016R$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,161 | kg |
Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA- Cheie – FS1176SKU: FS1176138,64 lei fără TVA - 167,75 lei cu TVA
- Şaibă – AP134-CN1216SKU: AP134-CN121677,35 lei fără TVA - 93,59 lei cu TVA
- Şuruburi cu cap – FS338SKU: FS33827,46 lei fără TVA - 33,23 lei cu TVA
- Şuruburi cu cap – FS975SKU: FS97526,55 lei fără TVA - 32,13 lei cu TVA
- Şuruburi cu cap – FS2129SKU: FS212931,69 lei fără TVA - 38,34 lei cu TVA
- Şuruburi fără cap – FS337SKU: FS33724,30 lei fără TVA - 29,40 lei cu TVA
- Ştifturi – RS102SKU: RS10223,93 lei fără TVA - 28,96 lei cu TVA
- Montaj și măsurare – MD101SKU: MD10118,31 lei fără TVA - 22,16 lei cu TVA
- Bridă – KN121SKU: KN12193,57 lei fără TVA - 113,22 lei cu TVA
Descriere

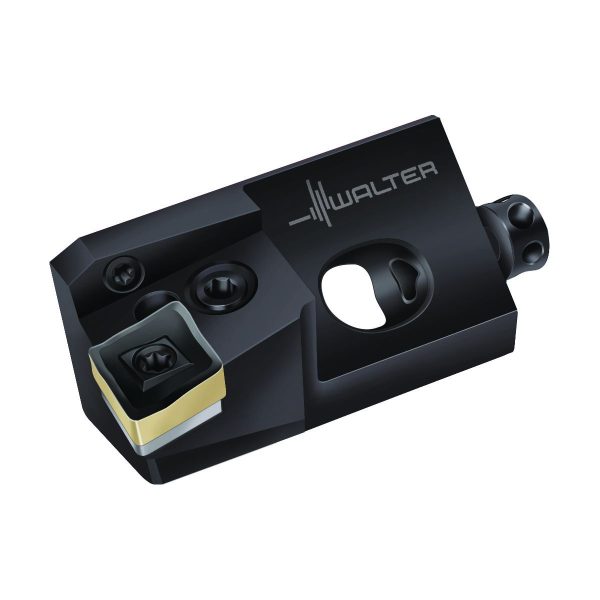

Suport scurt ISO PCLN…CA • metric • Dreapta • κ=95° • Dc(min)=60mm

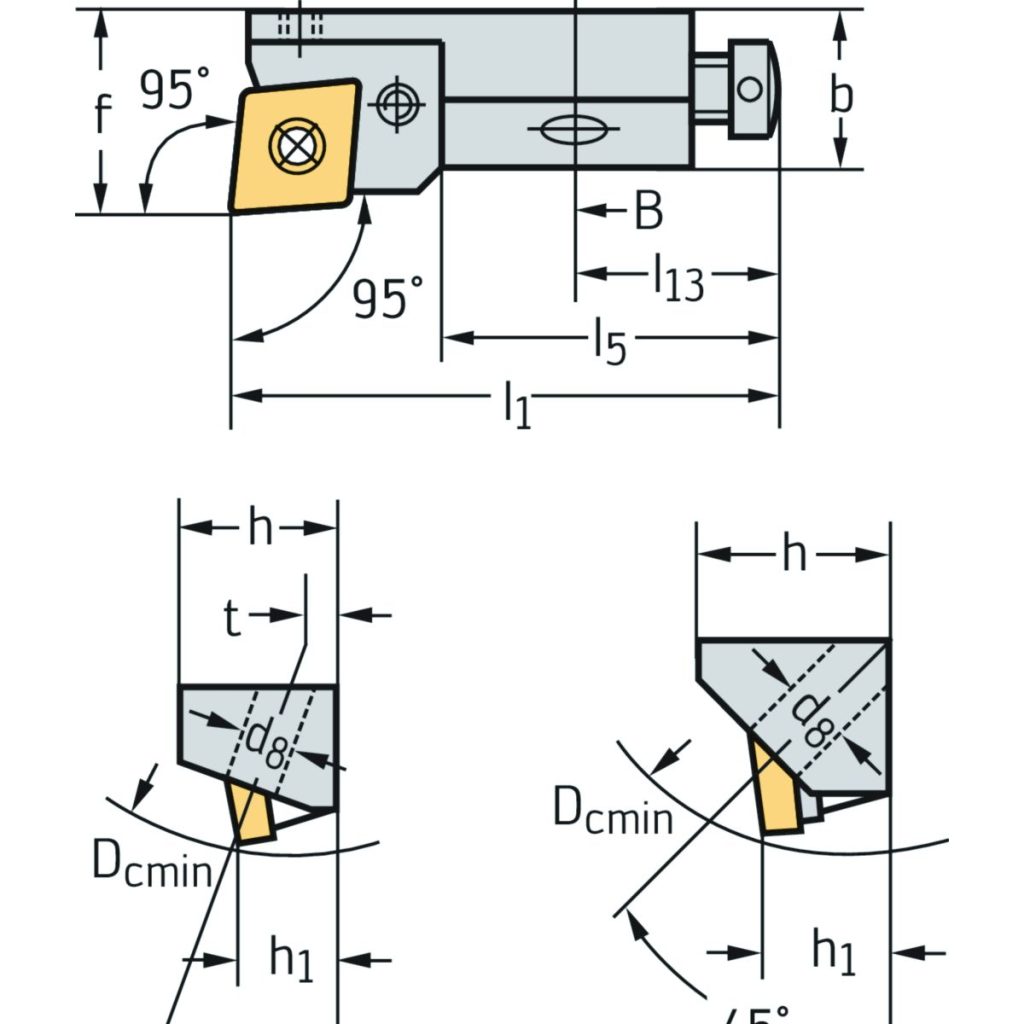

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 20 | mm |
| d<sub>8</sub> | Diametrul de îmbinare | 9 | mm |
| D<sub>c min</sub> | Diametrul minim de tăiere | 60 | mm |
| h | Înălțime | 25 | mm |
| h<sub>1</sub> | înălțimea centrul | 16 | mm |
| l<sub>5</sub> | Lungimea de prindere | 35 | mm |
| l<sub>13</sub> | Distanță dintre adaptoare | 25 | mm |
| t | Gaură înaltă de fixare | 0 | mm |
| l<sub>1</sub> | Lungimea totală | 63 | mm |
| Codificare | Codificare sculă | PCLNR16CA-12 | |
| Tip | Plăcuțe amovibile posibile | CN .. 1204 .. | |
| f | Lățimea funcțională | 25 | mm |
