Suport coadă – fixare cu pârghie – PRDCN3232P20

Suport coadă – fixare cu pârghie PRDCN5050U32-PRDCN5050U32-0586823920 Suport coadă – fixare cu pârghie – PRDCN2525M12
Suport coadă – fixare cu pârghie PRDCN5050U32-PRDCN5050U32-0586823920 Suport coadă – fixare cu pârghie – PRDCN4040S25

979,60 lei fără TVA - 1.185,32 lei cu TVA

Numărul articolului: 5674708Familie produs: D10PH SKU: PRDCN3232P20 UPC: 0586822920 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,214 kg
Dimensiuni 177 × 50 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 0° neutru
DenumireDescriereValoareUnitate
A2
Lățime funcțională170mm
A3
Lungime funcțională170mm
A4
Înălțime de funcționare32mm
B3
Lungime în consolă170mm
B5
Cantitate rezerve de reascuțire170mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii3232
C4
Înălțimea coziimmmm
D7
Lățimea cozii32mm
D7
Masă (greutate)1,2kg
E1
Unghiul de atac0°
E2
Tipul de unghi de atacB
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăP
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolPRDCN3232P20
J22
Codificare produs578
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RC2006M03****M0
J6
Codare loc de separare pe partea mașiniiVKT01A3232$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă170mm
NECK_LENGTH
Lungime gât40
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire170mm
DenumireDescriereValoareUnitate
B
Lățimea cozii32mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii3232
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii32mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare32mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac0°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională170mm
MIID
Codificare plăcuță amovibilăRCMT 20 06 M0
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire170mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
SC
Insert shape codeR
SSC
Insert seat size code20
TQ
Torque10Nm
TSYCISO
Identificator imaginePRDC-ISO-AUSSEN
WF
Lățime funcțională16mm
WT
Masă (greutate)1,2kg
XYWD
xyw plane distance-170mm
XZWD
xzw plane distance32mm
YZWD
yzw plane distance-16mm

Descriere

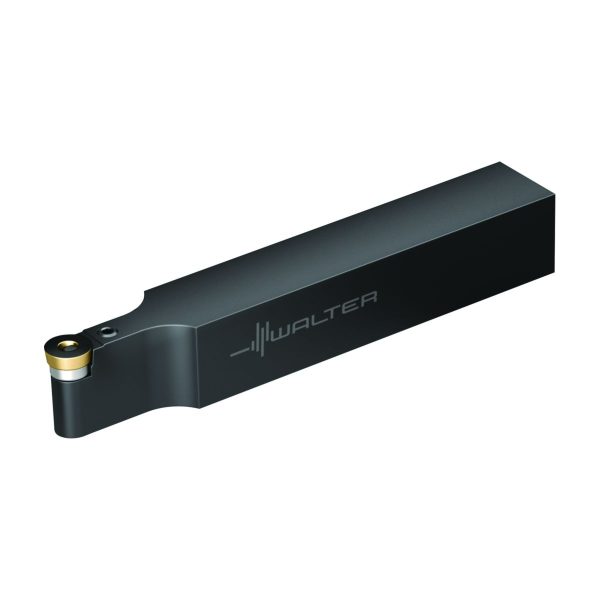

Suport coadă – fixare cu pârghie PRDC • Walter Turn • metric • Coadă cu secțiune pătrată • Neutru • 32x32mm • plăcuță rotundă • RC .. 2006 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu fixare cu pârghie pozitivă (P)

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă

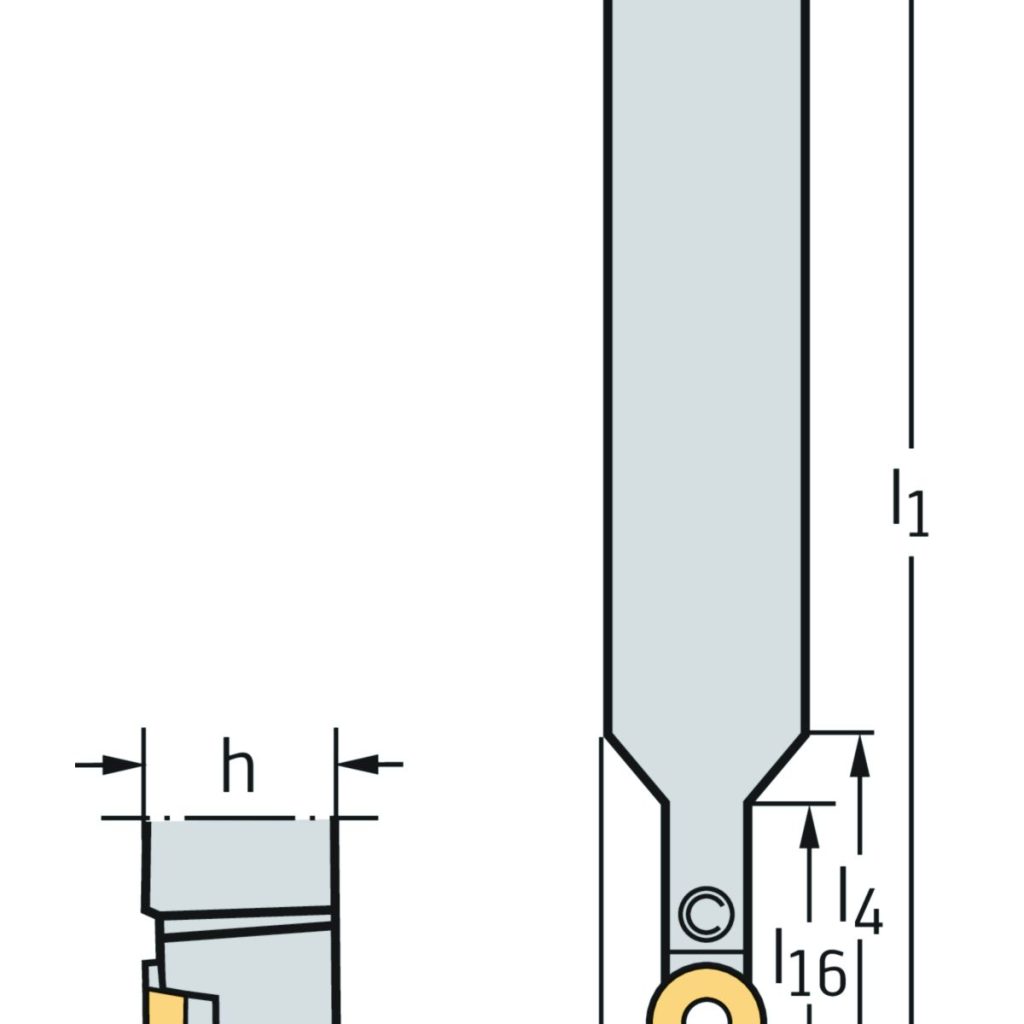

DenumireDescriereValoareUnitate
bLățimea cozii32mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii32mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală170mm
l<sub>16</sub>Lungimea funcțională40mm
l<sub>4</sub>Lungime în consolă45mm
CodificareCodificare sculăPRDCN3232P20
Dimensiunea scaunului plăciiMărimea locașului plăcuței20
TipPlăcuțe amovibile posibileRC . T2006M0 ..
fLățimea funcțională16mm
