Informații suplimentare
| Greutate | 0,680 kg |
|---|---|
| Dimensiuni | 200 × 32 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 0° aplicat |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 150 | mm |
A3 | Lungime funcțională | 150 | mm |
A4 | Înălțime de funcționare | 25 | mm |
B3 | Lungime în consolă | 150 | mm |
B5 | Cantitate rezerve de reascuțire | 150 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 2525 | |
C4 | Înălțimea cozii | mm | mm |
D7 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 0,68 | kg |
E1 | Unghiul de atac | 0 | ° |
E2 | Tipul de unghi de atac | B | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | PRGCR2525M10 | |
J22 | Codificare produs | 579 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$RC10T3M03****M0 | |
J6 | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 27,2 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2525 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 25 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 25 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 0 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 150 | mm |
LSC | Lungime gaură de fixare | 122,8 | mm |
MIID | Codificare plăcuță amovibilă | RCMT 10 T3 M0 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 27 | ° |
SC | Insert shape code | R | |
SSC | Insert seat size code | 10 | |
TQ | Torque | 2 | Nm |
TSYCISO | Identificator imagine | PRGCR-ISO-AUSSEN | |
WF | Lățime funcțională | 32 | mm |
WT | Masă (greutate) | 0,68 | kg |
XYWD | xyw plane distance | -150 | mm |
XZWD | xzw plane distance | 25 | mm |
YZWD | yzw plane distance | -32 | mm |
Inserții de strunjire Rotunde pozitive – RCMT10T3M0-FP4 WPP20GSKU: RCMT10T3M0-FP4 WPP20G77,99 lei fără TVA - 94,37 lei cu TVA- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-RP4 WPP30GSKU: RCMT10T3M0-RP4 WPP30G77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-RP4 WPP20GSKU: RCMT10T3M0-RP4 WPP20G77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-RP4 WPP10GSKU: RCMT10T3M0-RP4 WPP10G77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-HU6 WPP10GSKU: RCMT10T3M0-HU6 WPP10G77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-HU6 WPP30GSKU: RCMT10T3M0-HU6 WPP30G77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-RM4 WMP20SSKU: RCMT10T3M0-RM4 WMP20S77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-HU6 WPP20SSKU: RCMT10T3M0-HU6 WPP20S77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-HU6 WPP20GSKU: RCMT10T3M0-HU6 WPP20G77,99 lei fără TVA - 94,37 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-RM4 WSM20SSKU: RCMT10T3M0-RM4 WSM20S75,85 lei fără TVA - 91,78 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-RM4 WSM30SSKU: RCMT10T3M0-RM4 WSM30S75,85 lei fără TVA - 91,78 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-FM4 WSM30SSKU: RCMT10T3M0-FM4 WSM30S75,85 lei fără TVA - 91,78 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-FM4 WSM20SSKU: RCMT10T3M0-FM4 WSM20S75,85 lei fără TVA - 91,78 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-FM4 WSM10SSKU: RCMT10T3M0-FM4 WSM10S75,85 lei fără TVA - 91,78 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCGT10T3M0-PF5 WSM30SKU: RCGT10T3M0-PF5 WSM3095,44 lei fără TVA - 115,48 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT10T3M0-RK4 WKK20SSKU: RCMT10T3M0-RK4 WKK20S75,85 lei fără TVA - 91,78 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCGT10T3M0-MN2 WN10SKU: RCGT10T3M0-MN2 WN1072,10 lei fără TVA - 87,24 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCGT10T3M0-MN2 WNN10SKU: RCGT10T3M0-MN2 WNN1087,79 lei fără TVA - 106,23 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V50-25N-100-PSKU: A2120-V50-25N-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V40-25N-085-PSKU: A2120-V40-25N-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25L-122-PSKU: A2120-C6-25L-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25L-085-PSKU: A2121-V40-25L-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25L-100-PSKU: A2121-V50-25L-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25R-122-PSKU: A2120-C6-25R-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25R-085-PSKU: A2121-V40-25R-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25R-100-PSKU: A2121-V50-25R-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C6-25N-076-PSKU: A2121-C6-25N-076-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Şaibă – AP401-RC1003SKU: AP401-RC100359,63 lei fără TVA - 72,15 lei cu TVA
- Şaibă – AP407-RC10T3SKU: AP407-RC10T359,63 lei fără TVA - 72,15 lei cu TVA
- Şuruburi cu cap – FS2155SKU: FS215531,69 lei fără TVA - 38,34 lei cu TVA
- Ştifturi – RS101SKU: RS10113,33 lei fără TVA - 16,13 lei cu TVA
- Montaj și măsurare – MD101SKU: MD10118,31 lei fără TVA - 22,16 lei cu TVA
- Cheie – ISO2936-2SKU: ISO2936-228,96 lei fără TVA - 35,04 lei cu TVA
- Bridă – KN122SKU: KN122136,50 lei fără TVA - 165,17 lei cu TVA
Descriere

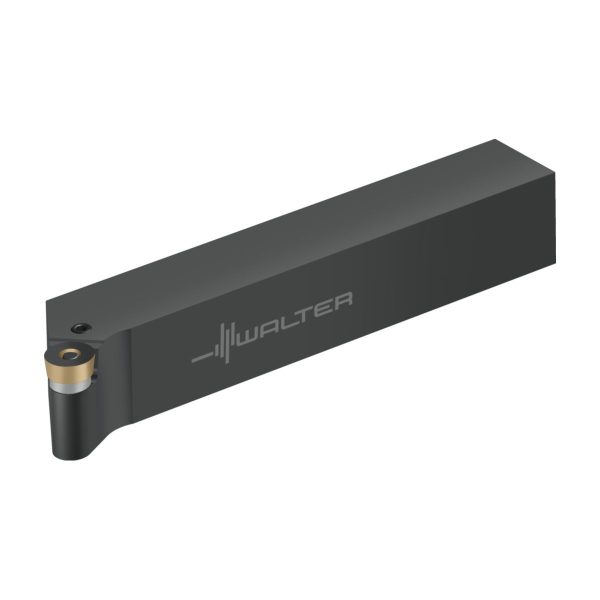

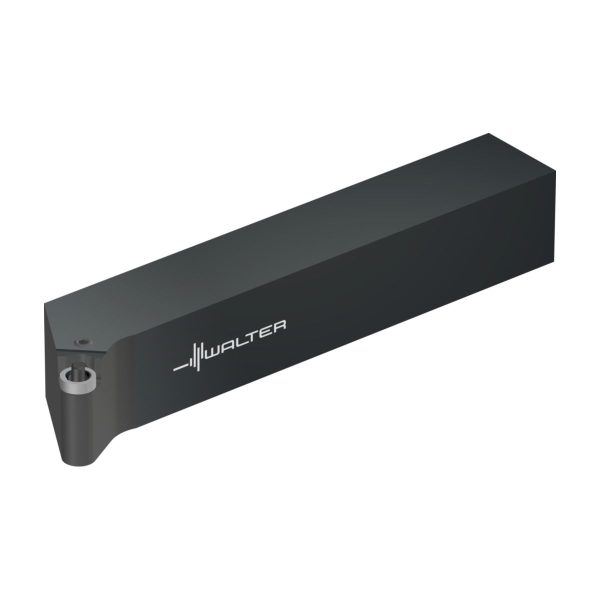

Suport coadă – fixare cu pârghie PRGC • Walter Turn • metric • Coadă cu secțiune pătrată • Dreapta • 25x25mm • plăcuță rotundă • RC .. 10T3 ..
Descriere unealtă
Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu fixare cu pârghie pozitivă (P)
Domenii de utilizare
Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă

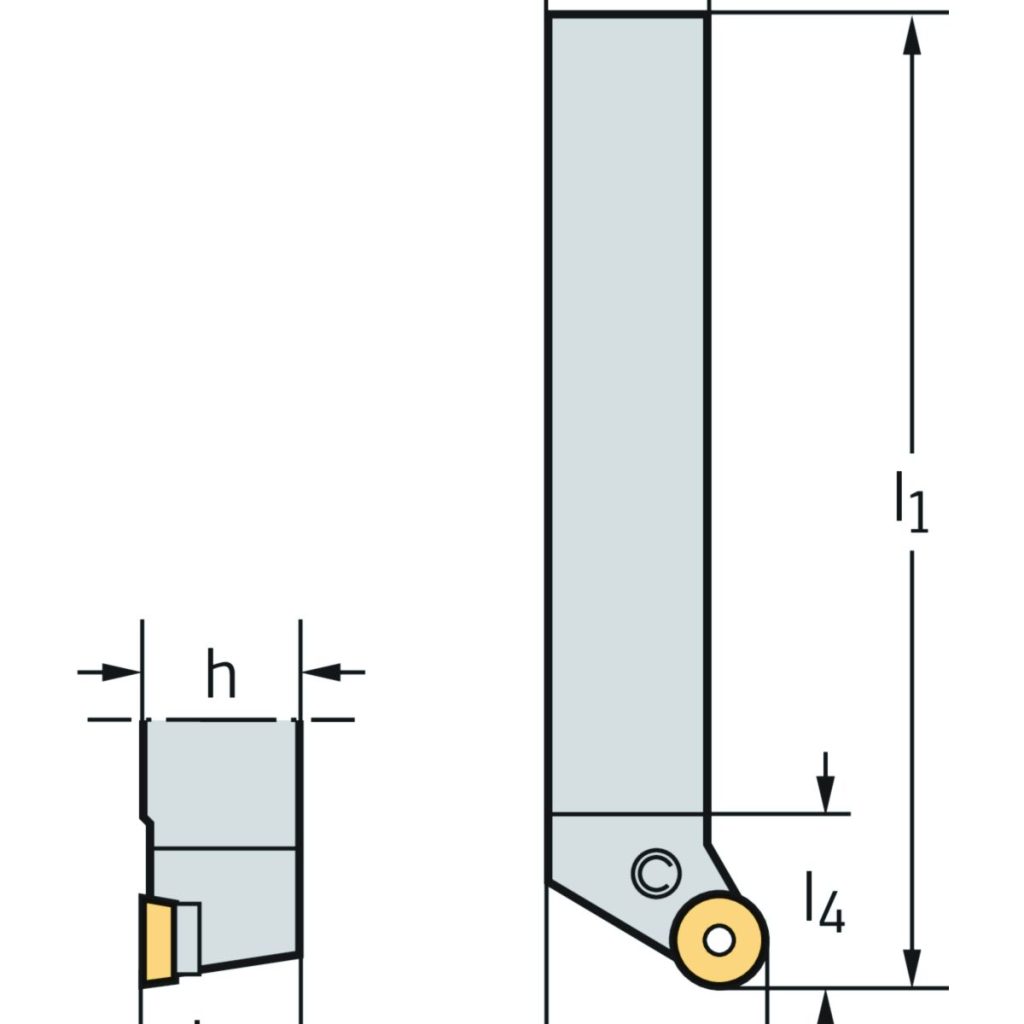

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 25 | mm |
| γ | Unghi de degajare ortogonal | 0 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 25 | mm |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>1</sub> | Lungimea totală | 150 | mm |
| l<sub>4</sub> | Lungime în consolă | 27,2 | mm |
| Codificare | Codificare sculă | PRGCR2525M10 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 10 | |
| Tip | Plăcuțe amovibile posibile | RC . T10T3M0 .. | |
| f | Lățimea funcțională | 32 | mm |
