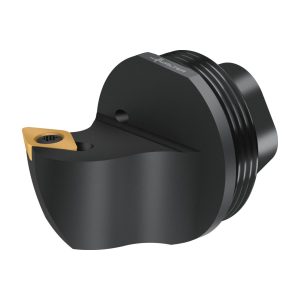

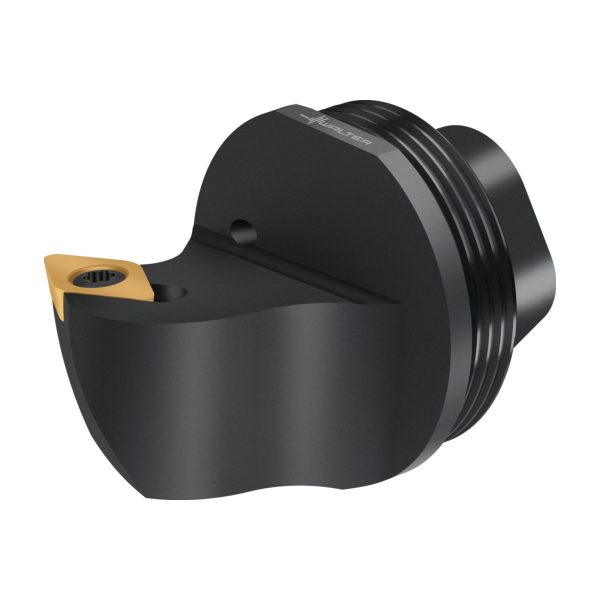

Cap de frezare interschimbabil – Strângere cu șurub – Q25-SDXCL-17018-11

Cap de frezare interschimbabil – Strângere cu șurub Q50-SDXCR-32025-11-Q50-SDXCR-32025-11-0560330914 Cap de frezare interschimbabil – Strângere cu șurub – Q50-SDXCR-32025-11
Cap de frezare interschimbabil – Strângere cu șurub Q50-SDXCL-32025-11-Q50-SDXCL-32025-11-0560331914 Cap de frezare interschimbabil – Strângere cu șurub – Q40-SDXCL-27025-11

2.194,73 lei fără TVA - 2.655,62 lei cu TVA

Numărul articolului: 7956475Familie produs: D81PS SKU: Q25-SDXCL-17018-11 UPC: 0636359914 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,080 kg
Dimensiuni 85 × 35 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională18mm
A4
Înălțime de funcționare32mm
A6
Diametrul minim al găurii32mm
B3
Lungime în consolă24,3mm
B5
Cantitate rezerve de reascuțire24,3mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiSGL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
D7
Masă (greutate)0,08kg
E1
Unghiul de atac62,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-6°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolQ25-SDXCL-17018-11
J22
Codificare produs7316
J41
Codare loc de separare plăcuță amovibilăISO$DC11T3003******
J42
Codificare plăcuță amovibilăDCMT 11 T3 08
J6
Codare loc de separare pe partea mașiniiSGL01A0250$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă24,3mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiSGL01A0250$$$$
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoare11,6mm
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii250
FMT
Form type machine sideEXT
IIC
Codare loc de separare plăcuță amovibilăISO$DC11T3003******
MIID
Codificare plăcuță amovibilă
SSC
Insert seat size code11

Descriere

Cap de frezare interschimbabil – Strângere cu șurub Q…-SDXC • Walter Turn • metric • QuadFit • Stânga • plăcuță rombică • DC .. 11T3 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
O singură piuliță pentru fixarea capului interschimbabil
Suprafață de aliniere pentru reglarea înălțimii vârfului
Cap cu schimbare rapidă QuadFit cu strângere cu șurub (S)

Domenii de utilizare

Adecvat pentru aplicații de degroșare și finisare
Alezare interioară și strunjire interioară de copiere a găurilor lungi
Pentru bare de strunjire Accure·tec A3000 cu tehnologie patentată de amortizare a vibrațiilor

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Schimbarea rapidă și precisă a sculei (±0,002 mm)
Timpi neproductivi mai puțini datorită schimbării rapide a sculei

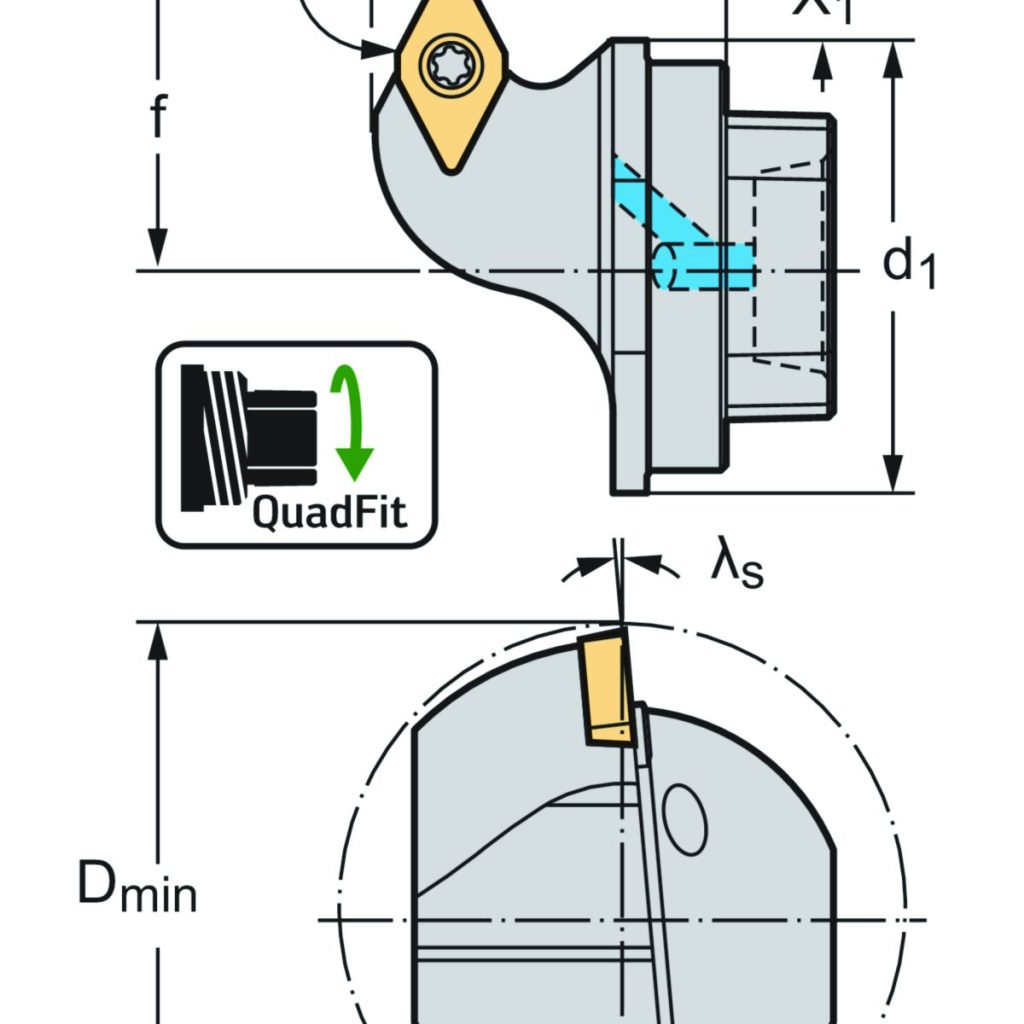

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinareQ25
D<sub>min</sub>Diametrul minim32mm
γUnghi de degajare ortogonal0°
λ<sub>s</sub>Unghi de înclinare-6°
l<sub>20</sub>Lungimea totală24,3mm
l<sub>4</sub>Lungime în consolă18mm
CodificareCodificare sculăQ25-SDXCL-17018-11
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileDC .. 11T3 ..
fLățimea funcțională17mm
X<sub>1</sub>X<sub>1</sub>4,5mm
