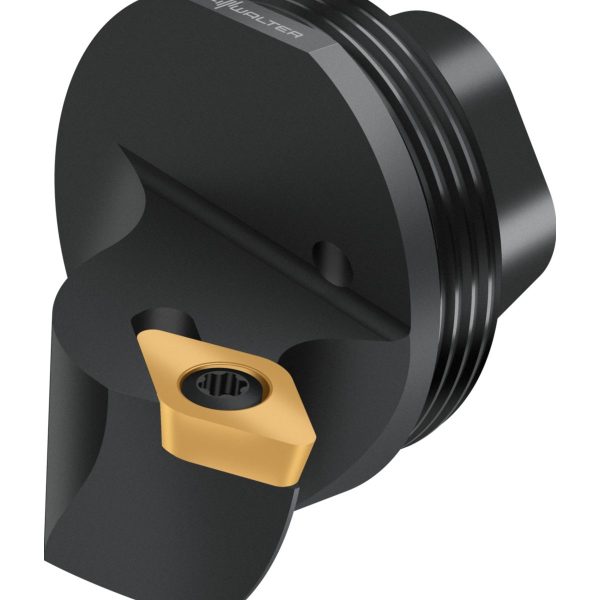

Cap de frezare interschimbabil – Strângere cu șurub – Q50-SDXCR-32025-11

Cap de frezare interschimbabil – Strângere cu șurub Q50-SDXCR-32025-11-Q50-SDXCR-32025-11-0560330914 Cap de frezare interschimbabil – Strângere cu șurub – Q40-SDXCR-27025-11
Cap de frezare interschimbabil – Strângere cu șurub Q50-SDXCL-32025-11-Q50-SDXCL-32025-11-0560331914 Cap de frezare interschimbabil – Strângere cu șurub – Q25-SDXCL-17018-11

2.713,97 lei fără TVA - 3.283,90 lei cu TVA

Numărul articolului: 7796383Familie produs: D81PS SKU: Q50-SDXCR-32025-11 UPC: 0560330914 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,278 kg
Dimensiuni 90 × 70 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare31,9mm
A2
Lățime funcțională31,9mm
A3
Lungime funcțională25mm
A4
Înălțime de funcționare42,5mm
B3
Lungime în consolă42,5mm
B5
Cantitate rezerve de reascuțire42,5mm
BLD
Identificator imagine8
C11
Coadă, pe partea mașiniiSGL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
E1
Masă (greutate)0,278kg
E1
Unghiul de atac62,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-5°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolQ50-SDXCR-32025-11
J22
Codificare produs7316
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$DC11T3003******
J6
Codare loc de separare pe partea mașiniiSGL01A0500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiSGL01A0500$$$$
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoare11,6mm
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii500
FMT
Form type machine sideEXT
IIC
Codare loc de separare plăcuță amovibilăISO$DC11T3003******
MIID
Codificare plăcuță amovibilă
SSC
Insert seat size code11

Descriere

Cap de frezare interschimbabil – Strângere cu șurub Q…-SDXC • Walter Turn • metric • QuadFit • Dreapta • plăcuță rombică • DC .. 11T3 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
O singură piuliță pentru fixarea capului interschimbabil
Suprafață de aliniere pentru reglarea înălțimii vârfului
Cap cu schimbare rapidă QuadFit cu strângere cu șurub (S)

Domenii de utilizare

Adecvat pentru aplicații de degroșare și finisare
Alezare interioară și strunjire interioară de copiere a găurilor lungi
Pentru bare de strunjire Accure·tec A3000 cu tehnologie patentată de amortizare a vibrațiilor

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Schimbarea rapidă și precisă a sculei (±0,002 mm)
Timpi neproductivi mai puțini datorită schimbării rapide a sculei

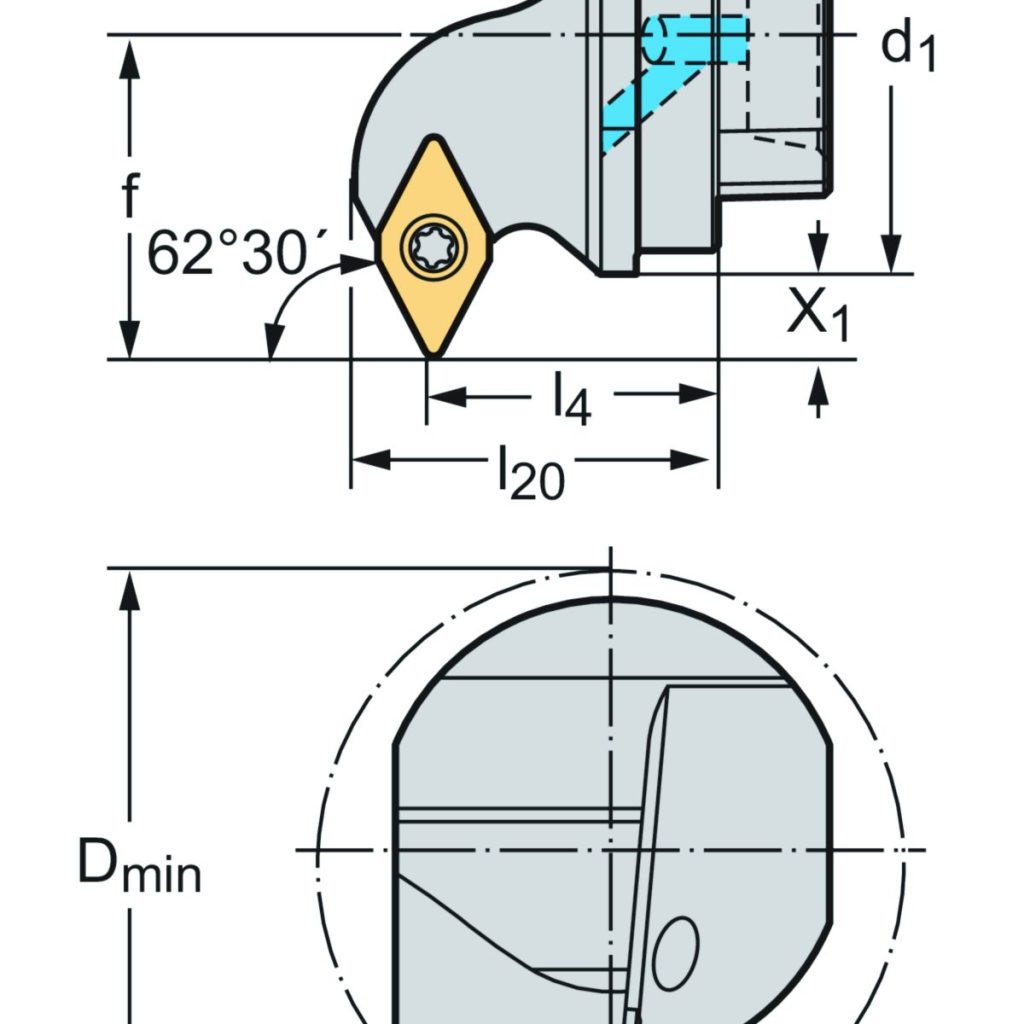

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinareQ50
D<sub>min</sub>Diametrul minim63mm
γUnghi de degajare ortogonal0°
λ<sub>s</sub>Unghi de înclinare-5°
l<sub>20</sub>Lungimea totală42,5mm
l<sub>4</sub>Lungime în consolă25mm
CodificareCodificare sculăQ50-SDXCR-32025-11
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileDC .. 11T3 ..
fLățimea funcțională31,9mm
X<sub>1</sub>X<sub>1</sub>6,9mm
