Inserții de strunjire CBN – Rotunde negative – RNGN120400TM-S WBK30
893,95 lei fără TVA - 1.081,68 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
893,95 lei
Preț/set RON
1.787,90 lei
Preț/bucată EUR
167,00 €
Preț/set EUR
334,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,017 kg |
|---|---|
| Dimensiuni | 65 × 13 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de aşezare normal, muchie principală | |
| Identificator imagine | |
| Insert seat size code | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Inserții de strunjire CBN – Rotunde negative RNGN |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 12,7 | mm |
B3 | Cerc înscris | 12,7 | mm |
BLD | Identificator imagine | 10 | |
C1 | Înălțime muchie așchietoare | 0 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,008 | kg |
E41 | Varianta de execuție a muchiei așchietoare | T | |
E6 | Spărgător de așchii | 0 | |
E9 | Spărgător de așchii, denumirea producătorului | TM-S | |
F1 | Execuție plăcuță așchietoare | N | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | mm | mm |
H11 | Tip de fixare | 1 | |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WBK30 | |
H5 | Acoperire/suprafață | CBN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | RNGN120400 | |
J21 | Număr articol | RNGN120400TM-S WBK30 | |
J22 | Codificare produs | 7150 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ISO$RN1204001NA$$00 | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | TM-S | |
CECC | Varianta de execuție a muchiei așchietoare | T | |
CEDC | Cutting edge count | 8 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | CBN | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
GRADE | Denumire sort de la producător | WBK30 | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 12,7 | mm |
IFS | Tip de fixare | 1 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$RN1204001NA$$00 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 6,35 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,762 | mm |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
SSC | Insert seat size code | 12 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | RNGN_TM-S | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,008 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere

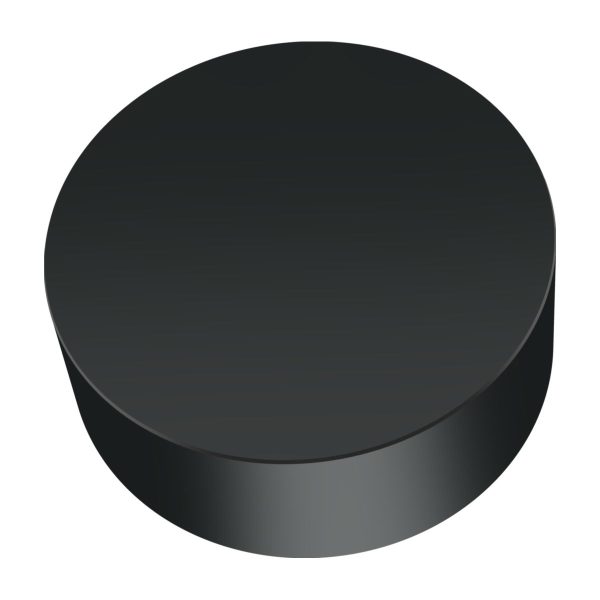

Inserții de strunjire CBN – Rotunde negative RNGN …-TM-S • WBK30 • r=6,3mm
Domenii de utilizare
Prelucrare de oțel călit, fontă și oțel sinterizat
Avantajele Dvs.
Rezistent la uzură în fontă și oțel sinterizat, precum și în cazul unui ap ridicat și al așchierilor puternic întrerupte în oțel călit
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 0.1–5.0 mm | |
| f | Rata de avans | 0.05–0.40 mm | |

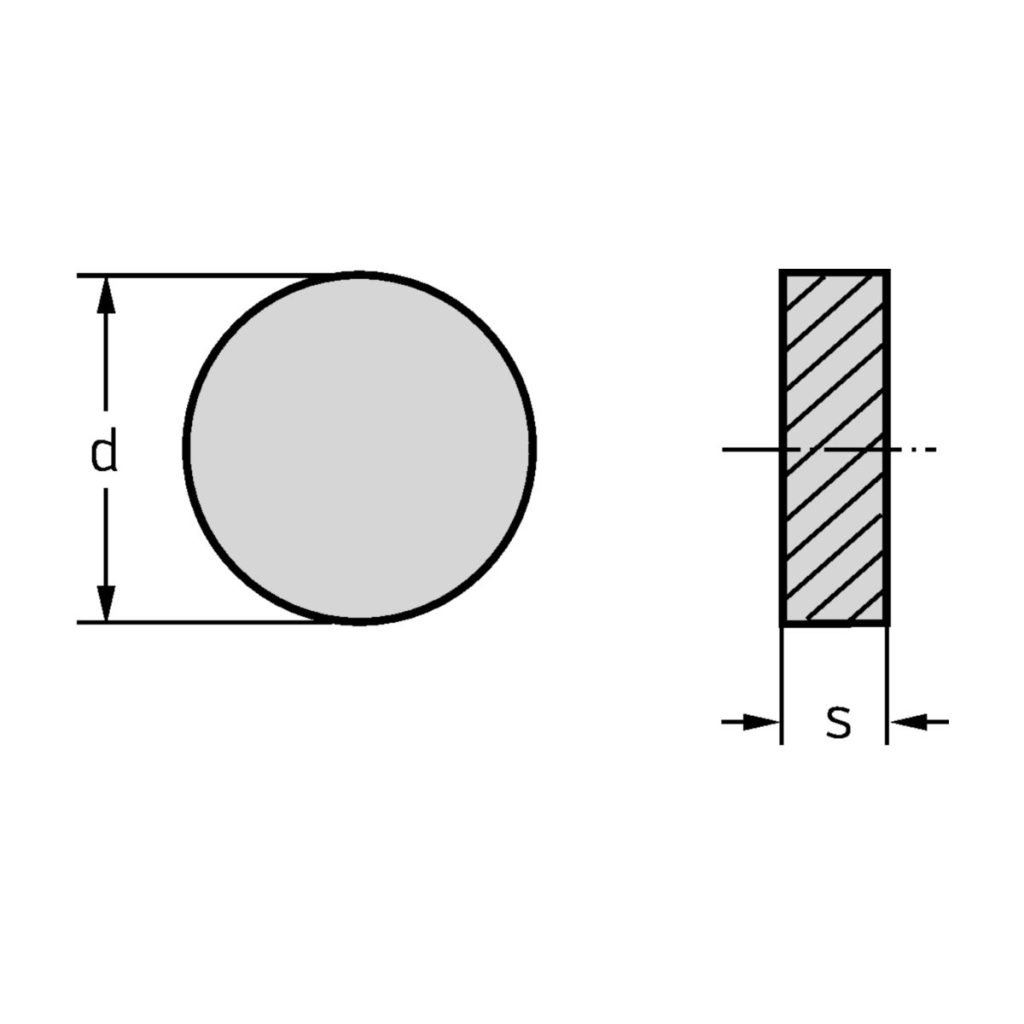

| d | Diametrul cercului înscris | 12,7 | mm |
| Codificare | Denumire | RNGN120400TM-S WBK30 |
