Inserții de strunjire Pătrate negative – SNMG250924-RP5 WPP30G
532,62 lei fără TVA - 644,47 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ● |
Preturile sunt fără TVA
Bucăți/set
5
Preț/bucată RON
532,62 lei
Preț/set RON
2.663,10 lei
Preț/bucată EUR
99,50 €
Preț/set EUR
497,50 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,402 kg |
|---|---|
| Dimensiuni | 113 × 15 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 25,4 | mm |
B3 | Cerc înscris | 2 | mm |
BLD | Identificator imagine | 2 | |
C1 | Înălțime muchie așchietoare | 9,525 | mm |
D1 | Rază la colț | 2,4 | mm |
D7 | Unghi de degajare | 17 | ° |
D75 | Masă (greutate) | 0,076 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 4 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 9,525 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 9,12 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WPP30G | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | SNMG250924 | |
J21 | Număr articol | SNMG250924-RP5 WPP30G | |
J22 | Codificare produs | 508 | |
J3 | Siglă companie | W | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | RP5 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 8 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 9,12 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WPP30G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 25,4 | mm |
IFS | Tip de fixare | 2 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$SN2509242NB$$24 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 25,4 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 2,4 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 9,525 | mm |
S1 | Grosimea plăcuței așchietoare | 9,525 | mm |
SSC | Insert seat size code | 25 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SNMG-RP5 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,076 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere

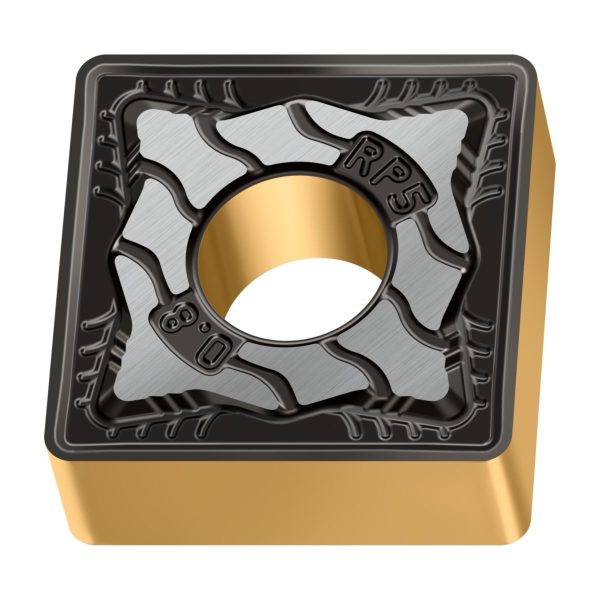

Inserții de strunjire Pătrate negative SNMG …-RP5 • Tiger·tec® Gold • WPP30G • r=2,4mm
Avantajele Dvs.
Designul cu concavitate deschisă generează o temperatură redusă în timpul așchierii și reduce uzura
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 2.5–12.0 mm | |
| f | Rata de avans | 0.55–1.20 mm | |
| Codificare | Denumire | SNMG250924-RP5 WPP30G | |
| r | Rază | 2,4 | mm |
