Sculă cu coadă – Universal 90° – G4521-2020L-T5DX18

Sculă cu coadă – – Universal G4511-1616R-T5DX18-G4511-1616R-T5DX18-0691142935 Sculă cu coadă – – Universal – G4511-1616R-T5DX18
Sculă cu coadă – Universal 90° G4521-2525L-T5DX18-G4521-2525L-T5DX18-0685259935 Sculă cu coadă – Universal 90° – G4521-2525L-T5DX18

920,72 lei fără TVA - 1.114,07 lei cu TVA

Numărul articolului: 8120923Familie produs: G4521 SKU: G4521-2020L-T5DX18 UPC: 0685257935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,428 kg
Dimensiuni 138 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Înălțime de funcționare

Unghi de înclinare

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G4521
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare25,5mm
A2
Lățime funcțională25,5mm
A4
Înălțime de funcționare20mm
A71
Diametru axial de canelare, minim5mm
A8
Adâncime de așchiere5mm
B3
Lungime în consolă120,35mm
B5
Cantitate rezerve de reascuțire120,35mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii2020
C4
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,396kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG4521-2020L-T5DX18
J22
Codificare produs7844
J41
Codare loc de separare plăcuță amovibilăWR$$DX18*******FX**
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă120,35mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
CDX
Adâncime de așchiere5mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2020
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare20mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX18*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point117,35
LPR
Lungime în consolă120,35mm
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire120,35mm
PHI
Phi0°
RHO
Rho-90°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4521-20-32-L-DX
WF
Lățime funcțională25,5mm
WFCIRP
Width to cutting item reference point25,5mm
WT
Masă (greutate)0,396kg
XZWD
xzw plane distance20mm
YZWD
yzw plane distance25,5mm

Descriere

Sculă cu coadă – Universal 90° G4521 • Fixare cu șuruburi • O singură sculă pentru o varietate de lățimi de canelare • metric • Coadă cu secțiune pătrată • Stânga • DX18 • s=2mm • Tmax=5mm

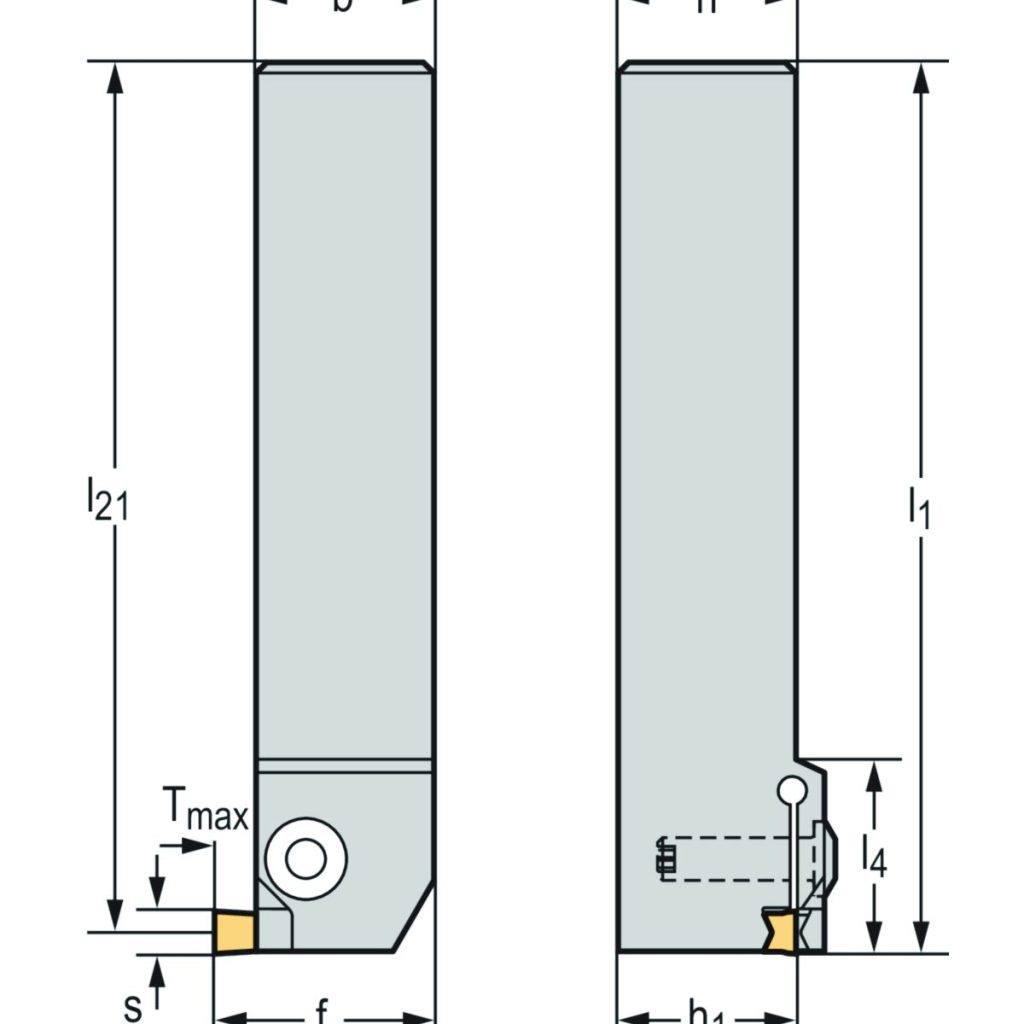

DenumireDescriereValoareUnitate
bLățimea cozii20mm
T<sub>max</sub>Adâncime maximă de așchiere5mm
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii20mm
l<sub>21</sub>Lungimea funcțională117,3mm
l<sub>4</sub>Lungimea maximă în consolă27mm
CodificareCodificare sculăG4521-2020L-T5DX18
TipPlăcuțe amovibile posibileDX18- . E ..; DX18- . F ..
fLățimea funcțională25,5mm
