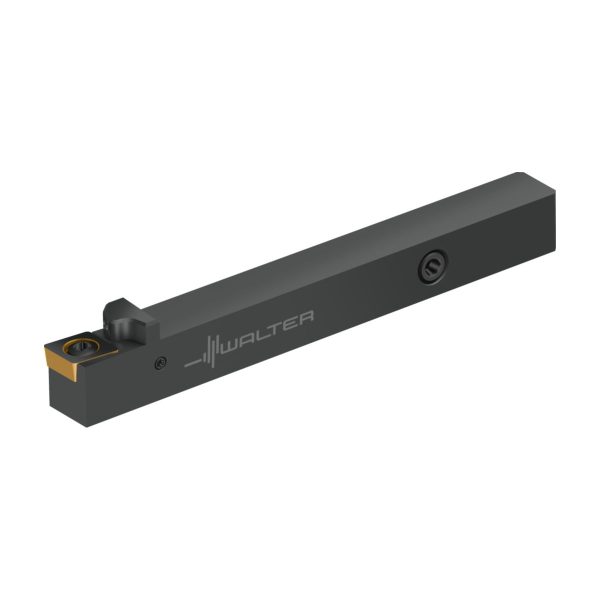

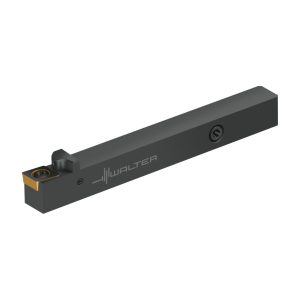

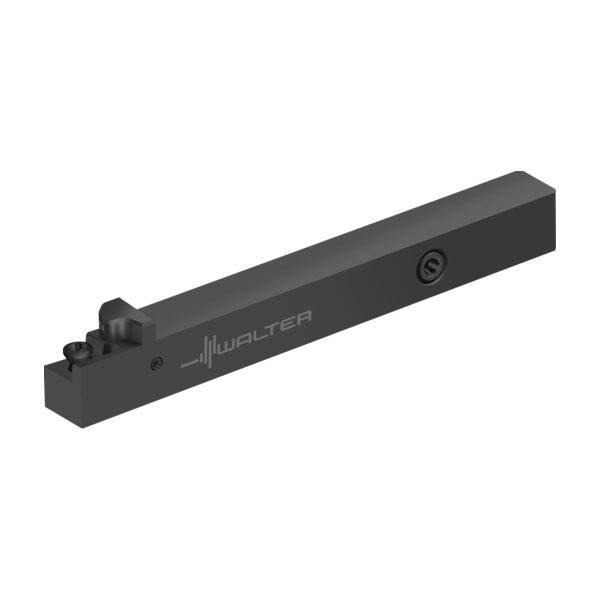

Suport coadă – fixare cu șuruburi – SCLCL1616X09-S-P

Suport coadă – fixare cu șuruburi SCLCR1010H06-S-PBOW-SCLCR1010H06-S-PBOW-4063467330550 Suport coadă – fixare cu șuruburi – SCLCR1010H06-S-P
Suport coadă – fixare cu șuruburi SCLCL1010H06-S-PBOW-SCLCL1010H06-S-PBOW-4063467330567 Suport coadă – fixare cu șuruburi – SCLCL1212J09-S-P

1.354,31 lei fără TVA - 1.638,72 lei cu TVA

Numărul articolului: 8337935Familie produs: D10PSP SKU: SCLCL1616X09-S-P EAN: 4063464947843 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,239 kg
Dimensiuni 125 × 30 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare16mm
A2
Lățime funcțională16mm
A3
Lungime funcțională120mm
A4
Înălțime de funcționare120mm
B3
Lungime în consolă120mm
B5
Cantitate rezerve de reascuțire120mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii16mm
C5
Lățimea cozii16mm
D7
Masă (greutate)0,207kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolSCLCL1616X09-S-P
J22
Codificare produs8141
J41
Codare loc de separare plăcuță amovibilăISO$CC09T3003******
J42
Codificare plăcuță amovibilăCCMT 09 T3 08
J6
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă120mm
NSM
Număr standard caracteristicăDIN4000-90

Descriere

Suport coadă – fixare cu șuruburi SCLC…-S-P • Walter Turn • metric • Coadă cu secțiune pătrată • κ=95° • Stânga • 16x16mm • plăcuță rombică • CC .. 09T3 .. • Răcire de precizie

Descriere unealtă

Cuțite de strung cu răcirea feței de degajare și a flancurilor
Mărime scurtă a capului: pentru strângere scurtă și stabilitate ridicată

Domenii de utilizare

Mașini de strunjire longitudinală și mașini multiax cu o presiune a lichidului de răcire de până la 150 bari/2.175 psi
Piese strunjite cu precizie ridicată
Strunjire longitudinală și frontală a componentelor cu diametre mici

Avantajele Dvs.

Mai puține perioade de nefuncționare cauzate de cuiburile de așchii, datorită răcirii cu precizie de pe fața de degajare
Precizie ridicată la schimbare
mai puține corecții chiar și în cazul toleranțelor strânse
Durabilități ridicate chiar și în cazul materialelor termorezistente, datorită muchiei așchietoare răcite
Calități mai bune ale suprafeței decât cu sistemele cu cap interschimbabil, datorită stabilității mai ridicate

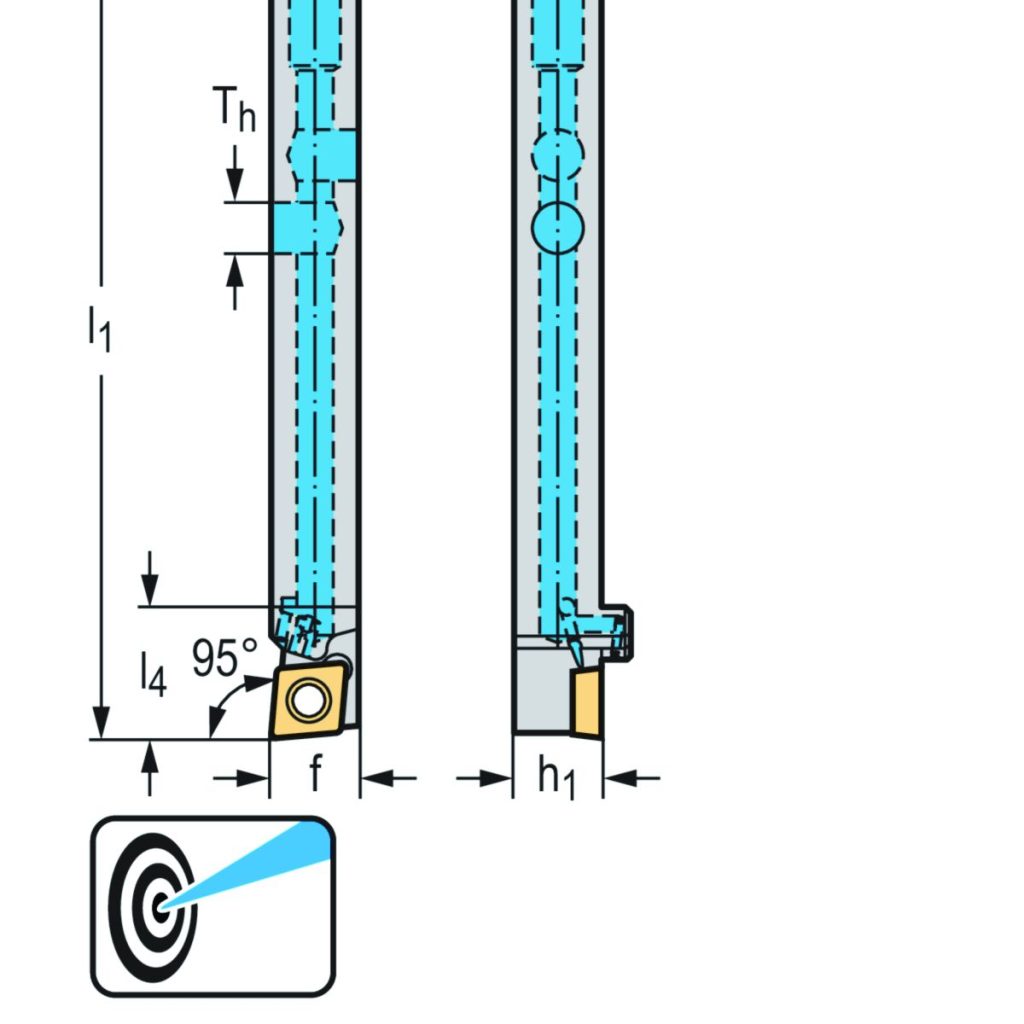

DenumireDescriereValoareUnitate
bLățimea cozii16mm
T<sub>h</sub>Mărime filet pentru intrarea lichidului de răcireG1/8"
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii16mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea funcțională120mm
l<sub>4</sub>Lungime în consolă18mm
CodificareCodificare sculăSCLCL1616X09-S-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileCC .. 09T3 ..
fLățimea funcțională16mm
