Suport coadă – fixare cu șuruburi – SRSCR162D

Suport coadă – fixare cu șuruburi SRSCR162D-SRSCR162D-0591001913 Suport coadă – fixare cu șuruburi – SRSCR164D
Sculă cu coadă – fixare cu șuruburi SSDCN1212F09-SSDCN1212F09-0584160913 Sculă cu coadă – fixare cu șuruburi – SSDCN062

722,66 lei fără TVA - 874,42 lei cu TVA

Numărul articolului: 5523312Familie produs: D10PS SKU: SRSCR162D UPC: 0591001913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,680 kg
Dimensiuni 155 × 39 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 0° aplicat
DenumireDescriereValoareUnitate
A2
Lățime funcțională152,4mm
A3
Lungime funcțională152,4mm
A4
Înălțime de funcționare25,4mm
B3
Lungime în consolă152,4mm
B5
Cantitate rezerve de reascuțire152,4mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1616
C4
Înălțimea coziimmmm
D7
Lățimea cozii25,4mm
D7
Masă (greutate)0,68kg
E1
Unghiul de atac0°
E2
Tipul de unghi de atacB
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolSRSCR162D
J22
Codificare produs595
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RC0603003****00
J6
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă152,4mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire152,4mm
DenumireDescriereValoareUnitate
B
Lățimea cozii25,4mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1616
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25,4mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25,4mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac0°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională152,4mm
MIID
Codificare plăcuță amovibilăRCMT 22
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire152,4mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.27°
SC
Insert shape codeR
SSC
Insert seat size code6
TQ
Torque0,9Nm
TSYCISO
Identificator imagineSRSCR-ISO-AUSSEN-INCH
WF
Lățime funcțională31,75mm
WT
Masă (greutate)0,68kg
XYWD
xyw plane distance-152,4mm
XZWD
xzw plane distance25,4mm
YZWD
yzw plane distance-31,75mm

Descriere

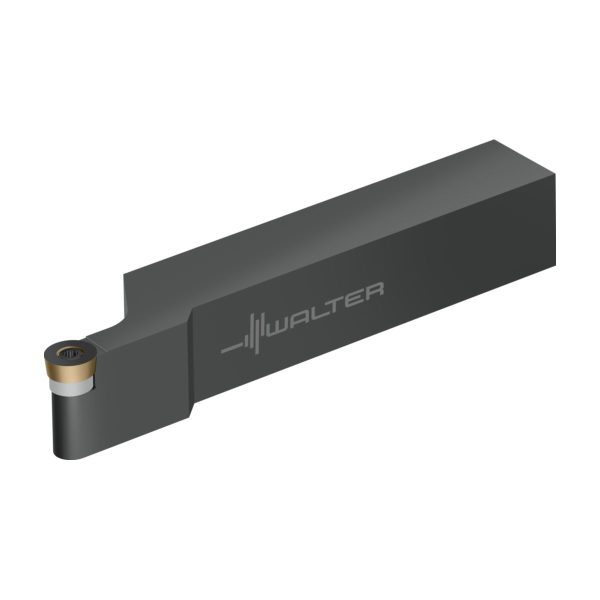

Suport coadă – fixare cu șuruburi SRSC • Walter Turn • inch • Coadă cu secțiune pătrată • Dreapta • 25x25mm • plăcuță rotundă • RC .. 0603 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)

Domenii de utilizare

Prima opțiune la presiuni reduse de așchiere/arbori subțiri

Avantajele Dvs.

Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

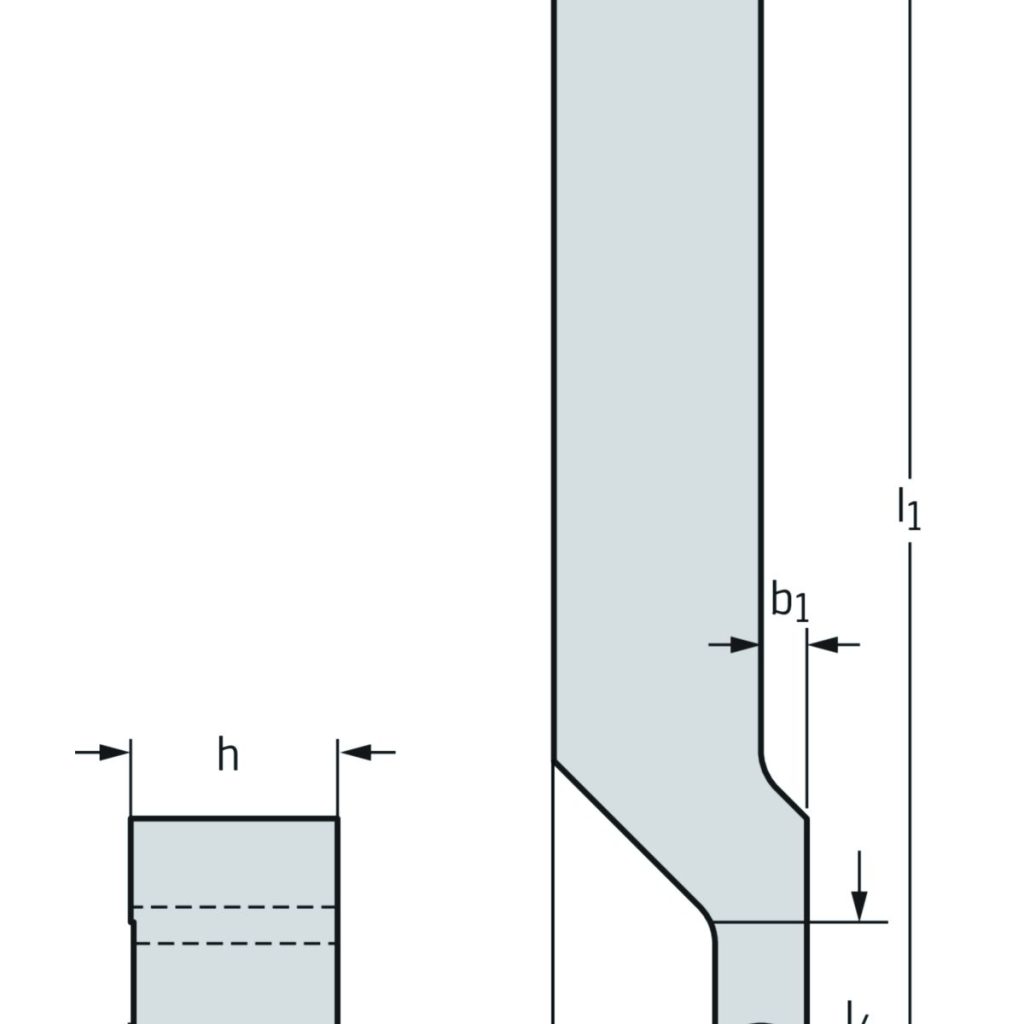

DenumireDescriereValoareUnitate
bLățimea cozii1inch
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii1inch
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală6inch
l<sub>4</sub>Lungime în consolă1,113inch
CodificareCodificare sculăSRSCR162D
Dimensiunea scaunului plăciiMărimea locașului plăcuței6
TipPlăcuțe amovibile posibileRC .. 0603 ..
TipPlăcuțe amovibile posibileRC .. 22 ..
fLățimea funcțională1,25inch
