Informații suplimentare
| Greutate | 0,066 kg |
|---|---|
| Dimensiuni | 100 × 25 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 45° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 4,86 | mm |
A2 | Lățime funcțională | 4,86 | mm |
A3 | Lungime funcțională | 76,2 | mm |
A4 | Înălțime de funcționare | 76,2 | mm |
B3 | Lungime în consolă | 76,2 | mm |
B5 | Cantitate rezerve de reascuțire | 76,2 | mm |
BLD | Identificator imagine | 15 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 2 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 9,525 | mm |
C5 | Lățimea cozii | 9,525 | mm |
D7 | Masă (greutate) | 0,05 | kg |
E1 | Unghiul de atac | 45 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | N | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | SSDCN062 | |
J22 | Codificare produs | 5262 | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SC0602003****** | |
J42 | Codificare plăcuță amovibilă | SCMT 09 T3 08 | |
J6 | Codare loc de separare pe partea mașinii | VKT01B0606$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDA | |
LPR | Lungime în consolă | 76,2 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 76,2 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 9,525 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | B | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 606 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 9,525 | mm |
HAND | Sensul de așchiere | N | |
HF | Înălțime de funcționare | 9,525 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 45 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 76,2 | mm |
MIID | Codificare plăcuță amovibilă | SCMT 09 T3 08 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 76,2 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | S | |
SSC | Insert seat size code | 6 | |
TSYCISO | Identificator imagine | SSDC-ISO-AUSSEN-INCH | |
WF | Lățime funcțională | 4,86 | mm |
WT | Masă (greutate) | 0,05 | kg |
XYWD | xyw plane distance | -76,2 | mm |
XZWD | xzw plane distance | 9,525 | mm |
YZWD | yzw plane distance | -4,86 | mm |
Inserții de strunjire Pătrate pozitive – SCMT060204-FM4 WSM20SSKU: SCMT060204-FM4 WSM20S72,37 lei fără TVA - 87,57 lei cu TVA- Inserții de strunjire Pătrate pozitive – SCMT060204-FM4 WMP20SSKU: SCMT060204-FM4 WMP20S74,46 lei fără TVA - 90,10 lei cu TVA
- Inserții de strunjire Pătrate pozitive – SCMT060204-FP4 WPP10GSKU: SCMT060204-FP4 WPP10G74,46 lei fără TVA - 90,10 lei cu TVA
- Şuruburi cu cap – FS2061SKU: FS206127,14 lei fără TVA - 32,84 lei cu TVA
- Cheie – FS1490SKU: FS149040,15 lei fără TVA - 48,58 lei cu TVA
Descriere

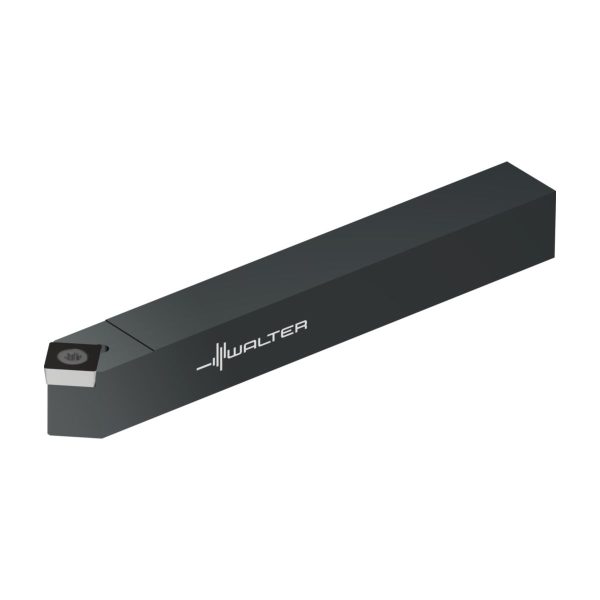

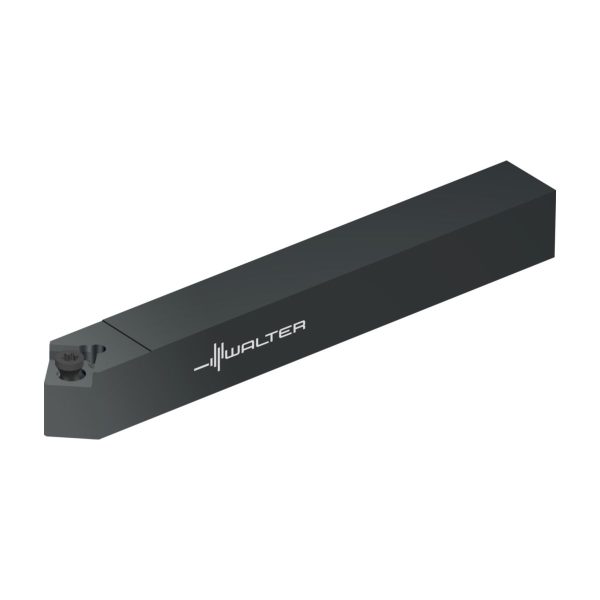

Sculă cu coadă – fixare cu șuruburi SSDCN • Walter Turn • inch • Coadă cu secțiune pătrată • κ=45° • Neutru • 10x10mm • plăcuță pătrată • SC .. 0602 ..
Descriere unealtă
Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)
Domenii de utilizare
Prima opțiune la presiuni reduse de așchiere/arbori subțiri
Avantajele Dvs.
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 0,375 | inch |
| γ | Unghi de degajare ortogonal | 0 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 0,375 | inch |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>1</sub> | Lungimea totală | 3 | inch |
| l<sub>4</sub> | Lungime în consolă | 0,512 | inch |
| Codificare | Codificare sculă | SSDCN062 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 6 | |
| Tip | Plăcuțe amovibile posibile | SC .. 0602 .. | |
| Tip | Plăcuțe amovibile posibile | SC .. 2(1.5) .. | |
| f | Lățimea funcțională | 0,191 | inch |
