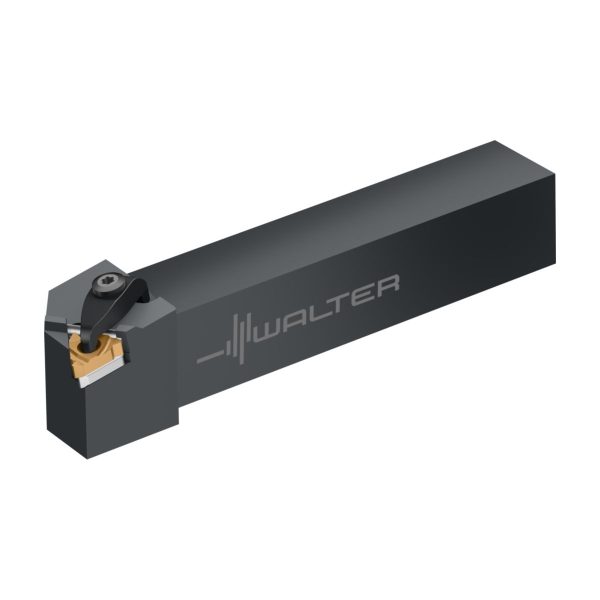

Sculă cu coadă – filet exterior – T1011-2525R-TS22
888,60 lei fără TVA - 1.075,21 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,819 kg |
|---|---|
| Dimensiuni | 150 × 54 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Filetare prin strunjire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 150 | mm |
A3 | Lungime funcțională | 150 | mm |
A4 | Înălțime de funcționare | 25 | mm |
B1 | Lungime cap | 150 | mm |
B3 | Lungime în consolă | 150 | mm |
B5 | Cantitate rezerve de reascuțire | 150 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 25 | mm |
C5 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 0,774 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | E | |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F3 | Tip de utilizare | 0 | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | T1011-2525R-TS22 | |
J22 | Codificare produs | 8492 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$NTSE22**2R***** | |
J6 | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DGA | |
LPR | Lungime în consolă | 150 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ALP | Clearance angle axial | 10 | ° |
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 2525 | |
DHD | Tip de utilizare | 0 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 25 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 25 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSE22**2R***** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 150 | mm |
LH | Lungime cap | 38 | mm |
LPR | Lungime în consolă | 150 | mm |
MIID | Codificare plăcuță amovibilă | TS16-ER1.5ISO | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
PHI | Phi | -90 | ° |
RHO | Rho | 1 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 16 | |
THDH | Thread hand | RH | |
TSYC | Identificator imagine | T1011-12-40-R-TS | |
WT | Masă (greutate) | 0,774 | kg |
XYWD | xyw plane distance | -150 | mm |
XZWD | xzw plane distance | 25 | mm |
YZWD | yzw plane distance | -32 | mm |
Inserții filetate externe – profil integral, TR 30° – TS22-ER4.0TR WMP32GSKU: TS22-ER4.0TR WMP32G283,71 lei fără TVA - 343,29 lei cu TVA- Inserții filetate externe – profil integral, TR 30° – TS22-ER5.0TR WMP32GSKU: TS22-ER5.0TR WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, ACME / STUB ACME 29° – TS22-ER05ACME WMP32GSKU: TS22-ER05ACME WMP32G311,54 lei fără TVA - 376,96 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, ACME / STUB ACME 29° – TS22-ER06ACME WMP32GSKU: TS22-ER06ACME WMP32G311,54 lei fără TVA - 376,96 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, ACME / STUB ACME 29° – TS22-ER06STACME WMP32GSKU: TS22-ER06STACME WMP32G311,54 lei fără TVA - 376,96 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth 55° – TS22-ER11W-2 WMP32GSKU: TS22-ER11W-2 WMP32G377,92 lei fără TVA - 457,28 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth 55° – TS22-ER07W WMP32GSKU: TS22-ER07W WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – TS22-ER16UN-3 WMP32GSKU: TS22-ER16UN-3 WMP32G365,07 lei fără TVA - 441,73 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – TS22-ER12UN-2 WMP32GSKU: TS22-ER12UN-2 WMP32G343,66 lei fără TVA - 415,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – TS22-ER6UN WMP32GSKU: TS22-ER6UN WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – TS22-ER7UN WMP32GSKU: TS22-ER7UN WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER1.5ISO-3 WMP32GSKU: TS22-ER1.5ISO-3 WMP32G365,07 lei fără TVA - 441,73 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER2.0ISO-2 WMP32GSKU: TS22-ER2.0ISO-2 WMP32G343,66 lei fără TVA - 415,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER4.5ISO WMP32GSKU: TS22-ER4.5ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER3.5ISO WMP22GSKU: TS22-ER3.5ISO WMP22G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER3.5ISO WMP32GSKU: TS22-ER3.5ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER5.0ISO WMP32GSKU: TS22-ER5.0ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER4.0ISO WMP22GSKU: TS22-ER4.0ISO WMP22G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER4.0ISO WMP32GSKU: TS22-ER4.0ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – TS22-ER5.0ISO WMP22GSKU: TS22-ER5.0ISO WMP22G283,71 lei fără TVA - 343,29 lei cu TVA
- Şaibă – NX22-99SKU: NX22-99171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-2SKU: NX22-2171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-0SKU: NX22-0171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-3SKU: NX22-3171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-4SKU: NX22-4171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-98SKU: NX22-98171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-98.5SKU: NX22-98.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-97.5SKU: NX22-97.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-0.5SKU: NX22-0.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-99.5SKU: NX22-99.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-1.5SKU: NX22-1.5171,30 lei fără TVA - 207,27 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V50-25N-100-PSKU: A2120-V50-25N-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V40-25N-085-PSKU: A2120-V40-25N-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25L-122-PSKU: A2120-C6-25L-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25L-085-PSKU: A2121-V40-25L-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25L-100-PSKU: A2121-V50-25L-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25R-122-PSKU: A2120-C6-25R-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25R-085-PSKU: A2121-V40-25R-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25R-100-PSKU: A2121-V50-25R-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C6-25N-076-PSKU: A2121-C6-25N-076-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Şaibă – NX22-2SKU: NX22-2171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-0SKU: NX22-0171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-3SKU: NX22-3171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-4SKU: NX22-4171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – MX22-1SKU: MX22-1171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-98.5SKU: NX22-98.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-97.5SKU: NX22-97.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-0.5SKU: NX22-0.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-99.5SKU: NX22-99.5171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – NX22-1.5SKU: NX22-1.5171,30 lei fără TVA - 207,27 lei cu TVA
- Arc – SP1000-76-16SKU: SP1000-76-1613,33 lei fără TVA - 16,13 lei cu TVA
- Bridă – PK274SKU: PK27471,25 lei fără TVA - 86,21 lei cu TVA
- Şaibă – NX22-1SKU: NX22-1171,30 lei fără TVA - 207,27 lei cu TVA
- Şuruburi cu cap – FS2686SKU: FS268665,41 lei fără TVA - 79,15 lei cu TVA
- Şuruburi cu cap – FS2688SKU: FS268878,42 lei fără TVA - 94,89 lei cu TVA
- Cheie – FS1464SKU: FS146454,39 lei fără TVA - 65,81 lei cu TVA
Descriere
Sculă cu coadă – filet exterior T1011 • metric • Coadă cu secțiune pătrată • Dreapta • 25x25mm • NT .. SE22 ..
Descriere unealtă
Variantă cu coadă pătrată
T1011 Scule pentru filetare externă cu prindere cu gheară
Fixare rigidă și sistem cu știft din carbură metalică pentru precizie înaltă a filetului
Unghi de înclinare standard de 1°
Domenii de utilizare
Filet exterior
Filete cu profil complet: ISO, UN și UNJ
Filete cu profil complet pentru țevi și fitinguri: W, BSPT, NPT/NPTF, RD
Filete cu profil complet de transmitere a mișcării: TR, ACME, BUTT
Filet cu profil parțial: 55° și 60° profil V
Avantajele Dvs.
Calitate excelentă a filetului datorită plăcuței amovibile rectificate cu precizie
Stabilitate ridicată și fiabilitate a procesului datorită fixării știftului din carbură în scaunul plăcuței
Foarte bună rupere a așchiilor
Productivitate și durată de viață maxime datorită plăcuțelor cu mai mulți dinți și calității Tiger-tec® Gold
Durata de viață maximă a sculei datorită sistemului stabil de plăcuțe indexabile

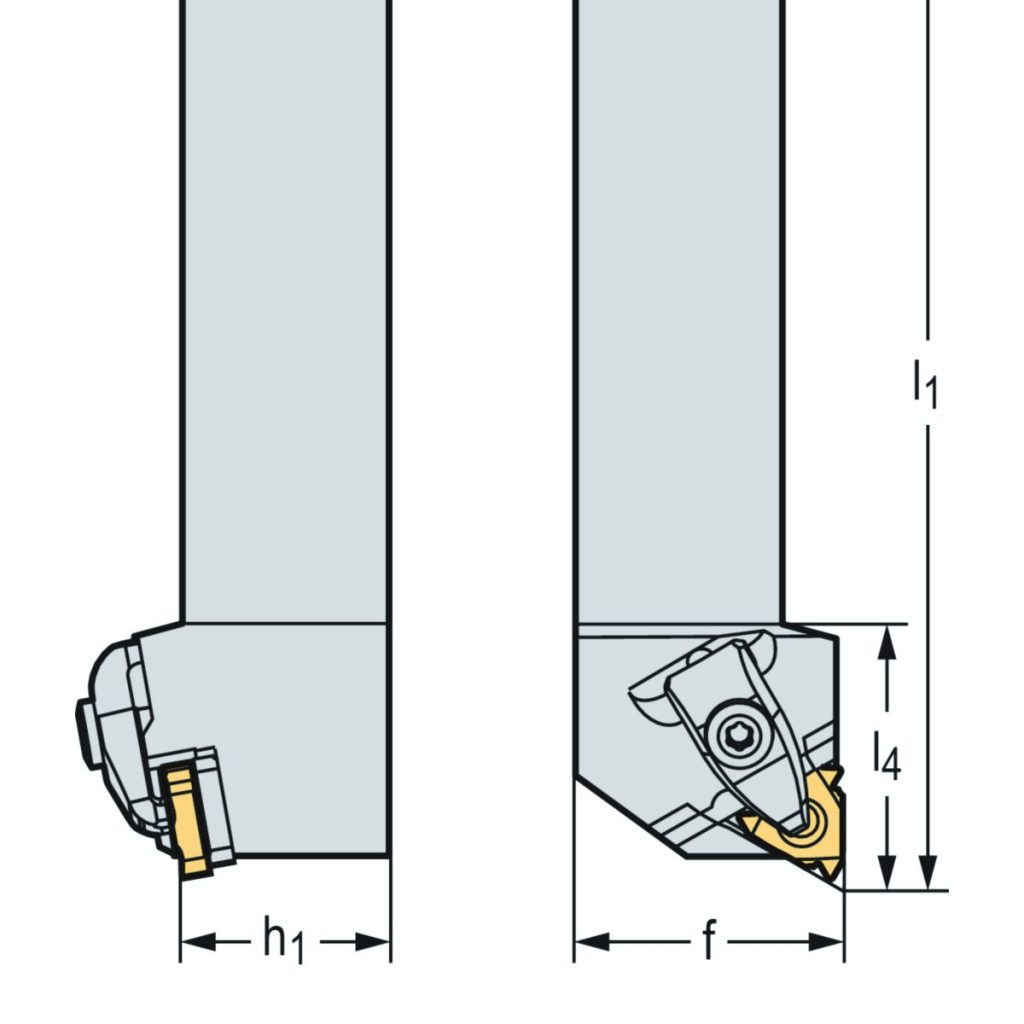

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 25 | mm |
| h = h<sub>1</sub> | Înălțimea cozii | 25 | mm |
| Mărimea plăcuței | Mărimea plăcuței | 22 | |
| l<sub>1</sub> | Lungimea totală | 150 | mm |
| l<sub>4</sub> | Lungimea funcțională | 38 | mm |
| Codificare | Codificare sculă | T1011-2525R-TS22 | |
| Tip | Plăcuțe amovibile posibile | TS22-E | |
| f | Lățimea funcțională | 32 | mm |
