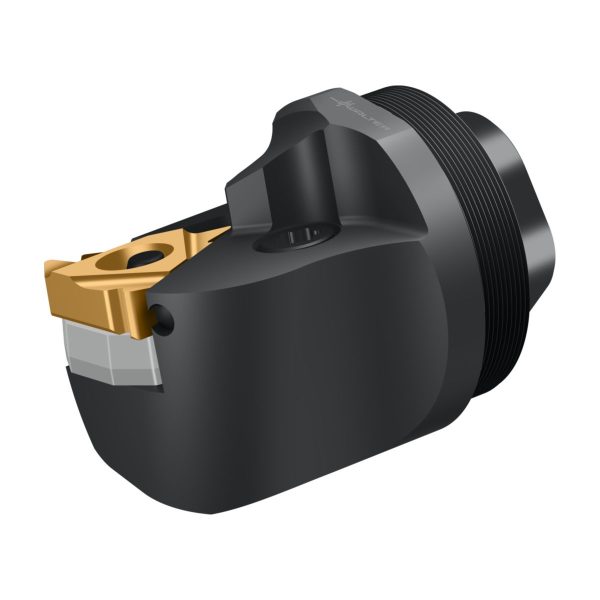

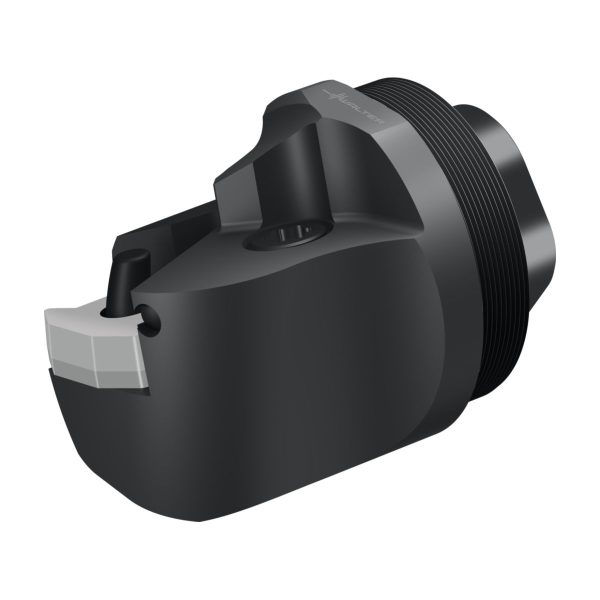

Cap de interschimbabil – filet interior – T1820-Q32L-22I-P
2.944,15 lei fără TVA - 3.562,42 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,166 kg |
|---|---|
| Dimensiuni | 90 × 50 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Filetare prin strunjire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 32 | mm |
A3 | Lungime funcțională | 32 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A6 | Diametrul minim al găurii | 38,5 | mm |
B3 | Lungime în consolă | 38,5 | mm |
B5 | Cantitate rezerve de reascuțire | 38,5 | mm |
BLD | Identificator imagine | 11 | |
C11 | Coadă, pe partea mașinii | SGL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 0,16 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | S | |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F3 | Tip de utilizare | 0 | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 7 | |
J1 | Standard | - | |
J21 | Număr articol | T1820-Q32L-22I-P | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$NTSI22**2L***** | |
J42 | Codificare plăcuță amovibilă | NTS-I-22 | |
J6 | Codare loc de separare pe partea mașinii | SGL01A0320$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ALP | Clearance angle axial | 13,414 | ° |
BD | Diametrul corpului | 32 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SGL01A0320$$$$ | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 150 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 7 | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
DHD | Tip de utilizare | 0 | |
DMIN | Diametrul minim al găurii | 38 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 0 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSI22**3L***** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 32 | mm |
LPR | Lungime în consolă | 38,5 | mm |
MIID | Codificare plăcuță amovibilă | NTS-I-22 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 38,5 | mm |
PHI | Phi | -90 | ° |
RHO | Rho | -1 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 22 | |
THDH | Thread hand | RH | |
TSYC | Identificator imagine | T1820-QUADFIT-L-P | |
WF | Lățime funcțională | 21,3 | mm |
WT | Masă (greutate) | 0,16 | kg |
XYWD | xyw plane distance | -32 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 21,3 | mm |
Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q32-224SKU: A3000-C6-Q32-22415.775,29 lei fără TVA - 19.088,10 lei cu TVA- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q32-288SKU: A3000-C6-Q32-28821.031,94 lei fără TVA - 25.448,65 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C8-Q32-288SKU: A3000-C8-Q32-28822.771,66 lei fără TVA - 27.553,71 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C8-Q32-224SKU: A3000-C8-Q32-22417.081,42 lei fără TVA - 20.668,52 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q32-160SKU: A3000-C6-Q32-16010.518,65 lei fără TVA - 12.727,57 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C4-Q32-160SKU: A3000-C4-Q32-1608.302,50 lei fără TVA - 10.046,03 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C4-Q32-224SKU: A3000-C4-Q32-22412.456,43 lei fără TVA - 15.072,28 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q32-224SKU: A3000-C5-Q32-22413.757,21 lei fără TVA - 16.646,22 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q32-288SKU: A3000-C5-Q32-28818.344,73 lei fără TVA - 22.197,12 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q32-160SKU: A3000-C5-Q32-1609.175,04 lei fără TVA - 11.101,80 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.20-Q32-165SKU: A3000.20-Q32-1658.302,50 lei fără TVA - 10.046,03 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.20-Q32-229SKU: A3000.20-Q32-22912.456,43 lei fără TVA - 15.072,28 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-32-Q32-288-CSSKU: A3000-32-Q32-288-CS18.189,49 lei fără TVA - 22.009,28 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-32-Q32-160SKU: A3000-32-Q32-1608.302,50 lei fără TVA - 10.046,03 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-32-Q32-224SKU: A3000-32-Q32-22412.456,43 lei fără TVA - 15.072,28 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.20-Q32-292-CSSKU: A3000.20-Q32-292-CS18.189,49 lei fără TVA - 22.009,28 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H100T-Q32-224SKU: A3000-H100T-Q32-22417.081,42 lei fără TVA - 20.668,52 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H100T-Q32-288SKU: A3000-H100T-Q32-28822.771,66 lei fără TVA - 27.553,71 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q32-224SKU: A3000-H63T-Q32-22415.775,29 lei fără TVA - 19.088,10 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q32-160SKU: A3000-H63T-Q32-16010.518,65 lei fără TVA - 12.727,57 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – TS22-IL-N60 WMP32GSKU: TS22-IL-N60 WMP32G258,01 lei fără TVA - 312,19 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IL4.0ISO WMP32GSKU: TS22-IL4.0ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IL3.5ISO WMP32GSKU: TS22-IL3.5ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IL4.5ISO WMP32GSKU: TS22-IL4.5ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IL5.0ISO WMP32GSKU: TS22-IL5.0ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Şaibă – NXA22-4SKU: NXA22-4206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-98SKU: NXA22-98206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-99SKU: NXA22-99206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-0SKU: NXA22-0206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-2SKU: NXA22-2206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-3SKU: NXA22-3206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-4SKU: NXA22-4206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-98SKU: NXA22-98206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-99SKU: NXA22-99206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-0SKU: NXA22-0206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-2SKU: NXA22-2206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-3SKU: NXA22-3206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-1SKU: NXA22-1206,63 lei fără TVA - 250,02 lei cu TVA
- Şuruburi cu cap – FS2616SKU: FS261627,68 lei fără TVA - 33,49 lei cu TVA
- Ştifturi – RS124SKU: RS12434,69 lei fără TVA - 41,97 lei cu TVA
- Cheie – FS1592SKU: FS1592121,46 lei fără TVA - 146,97 lei cu TVA
- Bridă – KN130SKU: KN130110,16 lei fără TVA - 133,29 lei cu TVA
Descriere
Cap de interschimbabil – filet interior T1820-Q…-P • Walter NTS • metric • QuadFit • Stânga • 32mm • NT .. SI22 .. • Răcire de precizie
Descriere unealtă
Răcire pe interior pentru toate sculele
O singură piuliță pentru fixarea capului interschimbabil
Suprafață de aliniere pentru reglarea înălțimii vârfului
Cap cu schimbare rapidă QuadFit pentru filetarea la strung cu răcire de precizie T1820-P
Domenii de utilizare
Filet interior
Pentru bare de strunjire Accure·tec A3000 cu tehnologie patentată de amortizare a vibrațiilor
Utilizabilă până la o presiune maximă de 150 de bari a lichidului de răcire
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire
Creșterea durabilității cu 30–150% datorită răcirii optime
Așchii scurte datorită răcirii de precizie
Schimbarea rapidă și precisă a sculei (±0,002 mm)
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | Q32 | |
| D<sub>min</sub> | Diametrul minim al burghiului | 38 | mm |
| Mărimea plăcuței | Mărimea plăcuței | 22 | |
| l<sub>4</sub> | Lungimea funcțională | 32 | mm |
| Codificare | Codificare sculă | T1820-Q32L-22I-P | |
| β | Beta | 1 | ° |
| Tip | Plăcuțe amovibile posibile | TS22-I | |
| f | Lățimea funcțională | 21,3 | mm |
