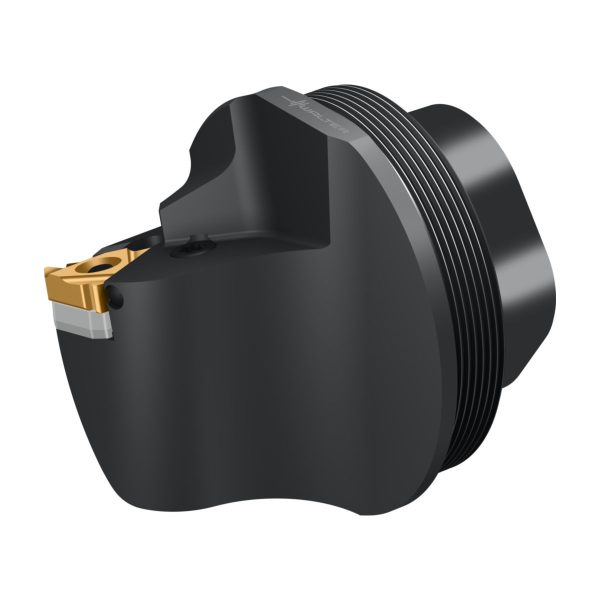

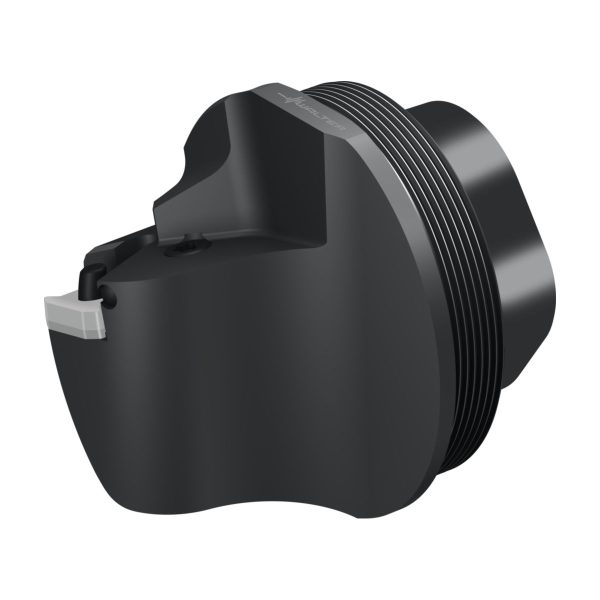

Cap de interschimbabil – filet interior – T1820-Q50L-16I-P
3.254,62 lei fără TVA - 3.938,09 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,350 kg |
|---|---|
| Dimensiuni | 90 × 70 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Filetare prin strunjire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 32 | mm |
A3 | Lungime funcțională | 32 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A6 | Diametrul minim al găurii | 43,5 | mm |
B3 | Lungime în consolă | 43,5 | mm |
B5 | Cantitate rezerve de reascuțire | 43,5 | mm |
BLD | Identificator imagine | 11 | |
C11 | Coadă, pe partea mașinii | SGL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 0,35 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | S | |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F3 | Tip de utilizare | 0 | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 7 | |
J1 | Standard | - | |
J21 | Număr articol | T1820-Q50L-16I-P | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$NTSI16**2L***** | |
J42 | Codificare plăcuță amovibilă | NTS-I-16 | |
J6 | Codare loc de separare pe partea mașinii | SGL01A0500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ALP | Clearance angle axial | 13,414 | ° |
BD | Diametrul corpului | 50 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SGL01A0500$$$$ | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 150 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 7 | |
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
DHD | Tip de utilizare | 0 | |
DMIN | Diametrul minim al găurii | 54 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 0 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSI16**3L***** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 32 | mm |
LPR | Lungime în consolă | 43,5 | mm |
MIID | Codificare plăcuță amovibilă | NTS-I-16 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 43,5 | mm |
PHI | Phi | -90 | ° |
RHO | Rho | -1 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 16 | |
THDH | Thread hand | RH | |
TSYC | Identificator imagine | T1820-QUADFIT-L-P | |
WF | Lățime funcțională | 28,8 | mm |
WT | Masă (greutate) | 0,35 | kg |
XYWD | xyw plane distance | -32 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 28,8 | mm |
QuadFit Large Adaptor intermediar – A2201.QL76-21-27-Q50SKU: A2201.QL76-21-27-Q504.512,58 lei fără TVA - 5.460,22 lei cu TVA- QuadFit Large Adaptor intermediar – A2201-QL60-05-27-Q50SKU: A2201-QL60-05-27-Q504.137,87 lei fără TVA - 5.006,82 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201-QL60-10-27-Q50SKU: A2201-QL60-10-27-Q504.137,87 lei fără TVA - 5.006,82 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201.QL64-07-27-Q50SKU: A2201.QL64-07-27-Q504.137,87 lei fără TVA - 5.006,82 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201.QL64-12-27-Q50SKU: A2201.QL64-12-27-Q504.137,87 lei fără TVA - 5.006,82 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201.QL76-13-27-Q50SKU: A2201.QL76-13-27-Q504.512,58 lei fără TVA - 5.460,22 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201-QL80-15-27-Q50SKU: A2201-QL80-15-27-Q504.512,58 lei fără TVA - 5.460,22 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201-QL80-23-27-Q50SKU: A2201-QL80-23-27-Q504.512,58 lei fără TVA - 5.460,22 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201-QL100-28-29-Q50SKU: A2201-QL100-28-29-Q504.892,64 lei fără TVA - 5.920,09 lei cu TVA
- QuadFit Large Adaptor intermediar – A2201-QL100-38-29-Q50SKU: A2201-QL100-38-29-Q504.892,64 lei fără TVA - 5.920,09 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 1.00ISO WXP20SKU: NTS-IL-16 1.00ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 2.00ISO WXP20SKU: NTS-IL-16 2.00ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 2.50ISO WXP20SKU: NTS-IL-16 2.50ISO WXP20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 1.50ISO WXM20SKU: NTS-IL-16 1.50ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 1.50ISO WXP20SKU: NTS-IL-16 1.50ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 1.75ISO WXP20SKU: NTS-IL-16 1.75ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 1.00ISO WXM20SKU: NTS-IL-16 1.00ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 0.50ISO WXM20SKU: NTS-IL-16 0.50ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 2.00ISO WXM20SKU: NTS-IL-16 2.00ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 3.00ISO WXM20SKU: NTS-IL-16 3.00ISO WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 3.00ISO WXP20SKU: NTS-IL-16 3.00ISO WXP20202,34 lei fără TVA - 244,83 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q50-368SKU: A3000-C6-Q50-36821.299,59 lei fără TVA - 25.772,50 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C8-Q50-468SKU: A3000-C8-Q50-46830.742,28 lei fără TVA - 37.198,16 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q50-268SKU: A3000-C6-Q50-26814.196,16 lei fără TVA - 17.177,35 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C8-Q50-268SKU: A3000-C8-Q50-26815.373,82 lei fără TVA - 18.602,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C8-Q50-368SKU: A3000-C8-Q50-36823.060,72 lei fără TVA - 27.903,47 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q50-468SKU: A3000-C6-Q50-46828.397,67 lei fără TVA - 34.361,18 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.32-Q50-368SKU: A3000.32-Q50-36816.813,77 lei fără TVA - 20.344,66 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.32-Q50-267SKU: A3000.32-Q50-26711.209,18 lei fără TVA - 13.563,11 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-50-Q50-468SKU: A3000-50-Q50-46822.418,36 lei fără TVA - 27.126,22 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-50-Q50-368SKU: A3000-50-Q50-36816.813,77 lei fără TVA - 20.344,66 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-50-Q50-268SKU: A3000-50-Q50-26811.209,18 lei fără TVA - 13.563,11 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.32-Q50-470SKU: A3000.32-Q50-47022.418,36 lei fără TVA - 27.126,22 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H100T-Q50-268SKU: A3000-H100T-Q50-26815.373,82 lei fără TVA - 18.602,32 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H100T-Q50-468SKU: A3000-H100T-Q50-46830.742,28 lei fără TVA - 37.198,16 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H100T-Q50-368SKU: A3000-H100T-Q50-36823.060,72 lei fără TVA - 27.903,47 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q50-268SKU: A3000-H63T-Q50-26814.196,16 lei fără TVA - 17.177,35 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q50-368SKU: A3000-H63T-Q50-36821.299,59 lei fără TVA - 25.772,50 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – TS16-IL-A60 WMP32GSKU: TS16-IL-A60 WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – TS16-IL-AG60 WMP32GSKU: TS16-IL-AG60 WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – TS16-IL-G60 WMP32GSKU: TS16-IL-G60 WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 55° – TS16-IL-AG55 WMP32GSKU: TS16-IL-AG55 WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 55° – TS16-IL-G55 WMP32GSKU: TS16-IL-G55 WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 55° – TS16-IL-A55 WMP32GSKU: TS16-IL-A55 WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS16-IL14W WMP32GSKU: TS16-IL14W WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS16-IL19W WMP32GSKU: TS16-IL19W WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS16-IL28W WMP32GSKU: TS16-IL28W WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS16-IL08W WMP32GSKU: TS16-IL08W WMP32G202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS16-IL11W WMP32GSKU: TS16-IL11W WMP32G202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL20UN WMP32GSKU: TS16-IL20UN WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL24UN WMP32GSKU: TS16-IL24UN WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL28UN WMP32GSKU: TS16-IL28UN WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL10UN WMP32GSKU: TS16-IL10UN WMP32G202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL12UN WMP32GSKU: TS16-IL12UN WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL16UN WMP32GSKU: TS16-IL16UN WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL18UN WMP32GSKU: TS16-IL18UN WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL14UN WMP32GSKU: TS16-IL14UN WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL14UN WMP22GSKU: TS16-IL14UN WMP22G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL16UN WMP22GSKU: TS16-IL16UN WMP22G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IL08UN WMP32GSKU: TS16-IL08UN WMP32G202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL3.0ISO WMP32GSKU: TS16-IL3.0ISO WMP32G202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL1.0ISO WMP32GSKU: TS16-IL1.0ISO WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL1.5ISO WMP32GSKU: TS16-IL1.5ISO WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL2.0ISO WMP32GSKU: TS16-IL2.0ISO WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL1.75ISO WMP32GSKU: TS16-IL1.75ISO WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL2.5ISO WMP32GSKU: TS16-IL2.5ISO WMP32G202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL0.5ISO WMP32GSKU: TS16-IL0.5ISO WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL0.75ISO WMP32GSKU: TS16-IL0.75ISO WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL1.25ISO WMP32GSKU: TS16-IL1.25ISO WMP32G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL1.5ISO WMP22GSKU: TS16-IL1.5ISO WMP22G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS16-IL1.0ISO WMP22GSKU: TS16-IL1.0ISO WMP22G184,14 lei fără TVA - 222,81 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – NTS-IL-16 AG60 WXM20SKU: NTS-IL-16 AG60 WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – NTS-IL-16 G60 WXM20SKU: NTS-IL-16 G60 WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IL-16 0.75ISO WXP20SKU: NTS-IL-16 0.75ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Şaibă – GXA16-98SKU: GXA16-98147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-99SKU: GXA16-99147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-0SKU: GXA16-0147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-2SKU: GXA16-2147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-3SKU: GXA16-3147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-4SKU: GXA16-4147,21 lei fără TVA - 178,12 lei cu TVA
- Tijă cilindrică – QuadFit – A2100-50-Q50-368SKU: A2100-50-Q50-3684.860,52 lei fără TVA - 5.881,23 lei cu TVA
- Şaibă – GXA16-98SKU: GXA16-98147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-99SKU: GXA16-99147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-0SKU: GXA16-0147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-2SKU: GXA16-2147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-3SKU: GXA16-3147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-4SKU: GXA16-4147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-1SKU: GXA16-1147,21 lei fără TVA - 178,12 lei cu TVA
- Şuruburi cu cap – FS2615SKU: FS261524,30 lei fără TVA - 29,40 lei cu TVA
- Ştifturi – RS123SKU: RS12324,73 lei fără TVA - 29,92 lei cu TVA
- Cheie – FS1465SKU: FS146554,39 lei fără TVA - 65,81 lei cu TVA
- Bridă – KN129SKU: KN129101,92 lei fără TVA - 123,32 lei cu TVA
Descriere
Cap de interschimbabil – filet interior T1820-Q…-P • Walter NTS • metric • QuadFit • Stânga • 50mm • NT .. SI16 .. • Răcire de precizie
Descriere unealtă
Răcire pe interior pentru toate sculele
O singură piuliță pentru fixarea capului interschimbabil
Suprafață de aliniere pentru reglarea înălțimii vârfului
Cap cu schimbare rapidă QuadFit pentru filetarea la strung cu răcire de precizie T1820-P
Domenii de utilizare
Filet interior
Pentru bare de strunjire Accure·tec A3000 cu tehnologie patentată de amortizare a vibrațiilor
Utilizabilă până la o presiune maximă de 150 de bari a lichidului de răcire
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire
Creșterea durabilității cu 30–150% datorită răcirii optime
Așchii scurte datorită răcirii de precizie
Schimbarea rapidă și precisă a sculei (±0,002 mm)
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | Q50 | |
| D<sub>min</sub> | Diametrul minim al burghiului | 54 | mm |
| Mărimea plăcuței | Mărimea plăcuței | 16 | |
| l<sub>4</sub> | Lungimea funcțională | 32 | mm |
| Codificare | Codificare sculă | T1820-Q50L-16I-P | |
| β | Beta | 1 | ° |
| Tip | Plăcuțe amovibile posibile | TS16-I | |
| f | Lățimea funcțională | 28,8 | mm |
