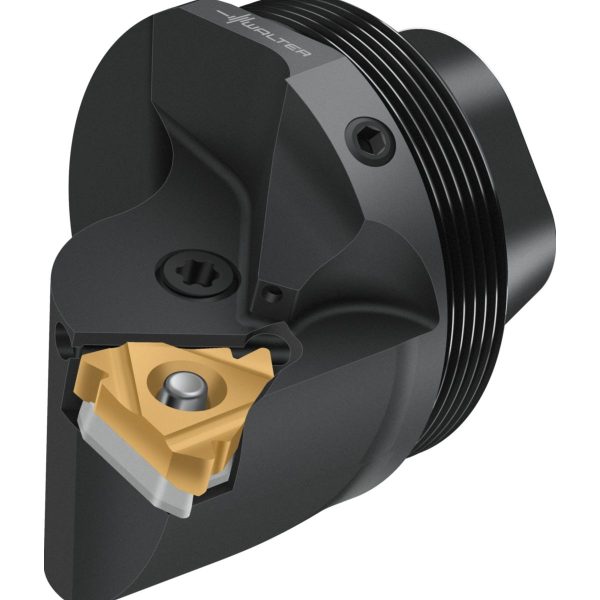

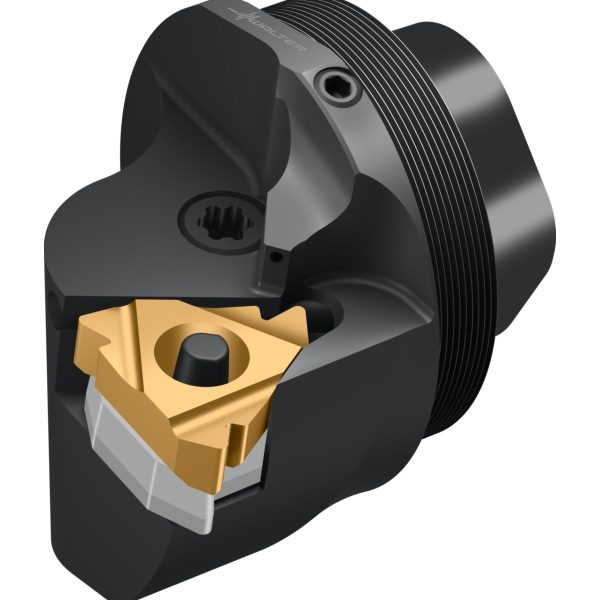

Cap de interschimbabil – filet interior – T1820-Q40R-22I-P
3.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,250 kg |
|---|---|
| Dimensiuni | 90 × 70 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Filetare prin strunjire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 32 | mm |
A3 | Lungime funcțională | 32 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A6 | Diametrul minim al găurii | 41,5 | mm |
B3 | Lungime în consolă | 41,5 | mm |
B5 | Cantitate rezerve de reascuțire | 41,5 | mm |
BLD | Identificator imagine | 11 | |
C11 | Coadă, pe partea mașinii | SGL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 0,25 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | S | |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F3 | Tip de utilizare | 0 | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 7 | |
J1 | Standard | - | |
J21 | Număr articol | T1820-Q40R-22I-P | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$NTSI22**2R***** | |
J42 | Codificare plăcuță amovibilă | NTS-I-22 | |
J6 | Codare loc de separare pe partea mașinii | SGL01A0400$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ALP | Clearance angle axial | 13,414 | ° |
BD | Diametrul corpului | 40 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SGL01A0400$$$$ | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 150 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 7 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
DHD | Tip de utilizare | 0 | |
DMIN | Diametrul minim al găurii | 46 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSI22**3R***** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 32 | mm |
LPR | Lungime în consolă | 41,5 | mm |
MIID | Codificare plăcuță amovibilă | NTS-I-22 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 41,5 | mm |
PHI | Phi | -90 | ° |
RHO | Rho | 1 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 22 | |
THDH | Thread hand | RH | |
TSYC | Identificator imagine | T1820-QUADFIT-R-P | |
WF | Lățime funcțională | 25,3 | mm |
WT | Masă (greutate) | 0,25 | kg |
XYWD | xyw plane distance | -32 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -25,3 | mm |
Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-22 3.50ISO WXP20SKU: NTS-IR-22 3.50ISO WXP20297,63 lei fără TVA - 360,13 lei cu TVA- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-22 4.00ISO WXM20SKU: NTS-IR-22 4.00ISO WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-22 4.00ISO WXP20SKU: NTS-IR-22 4.00ISO WXP20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-22 3.50ISO WXM20SKU: NTS-IR-22 3.50ISO WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-22 5.00ISO WXP20SKU: NTS-IR-22 5.00ISO WXP20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-22 4.50ISO WXM20SKU: NTS-IR-22 4.50ISO WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-22 5.00ISO WXM20SKU: NTS-IR-22 5.00ISO WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C8-Q40-288SKU: A3000-C8-Q40-28819.302,92 lei fără TVA - 23.356,53 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C8-Q40-368SKU: A3000-C8-Q40-36825.731,87 lei fără TVA - 31.135,56 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q40-288SKU: A3000-C6-Q40-28817.825,49 lei fără TVA - 21.568,84 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q40-368SKU: A3000-C6-Q40-36823.767,32 lei fără TVA - 28.758,46 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q40-208SKU: A3000-C6-Q40-20811.883,66 lei fără TVA - 14.379,23 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q40-208SKU: A3000-C5-Q40-20810.363,41 lei fără TVA - 12.539,73 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q40-288SKU: A3000-C5-Q40-28815.550,47 lei fără TVA - 18.816,07 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.24-Q40-203SKU: A3000.24-Q40-2039.383,81 lei fără TVA - 11.354,41 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.24-Q40-279SKU: A3000.24-Q40-27914.073,04 lei fără TVA - 17.028,38 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-40-Q40-368SKU: A3000-40-Q40-36818.762,27 lei fără TVA - 22.702,35 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-40-Q40-208SKU: A3000-40-Q40-2089.383,81 lei fără TVA - 11.354,41 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.24-Q40-356SKU: A3000.24-Q40-35618.762,27 lei fără TVA - 22.702,35 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-40-Q40-288SKU: A3000-40-Q40-28814.073,04 lei fără TVA - 17.028,38 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q40-288SKU: A3000-H63T-Q40-28817.825,49 lei fără TVA - 21.568,84 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H100T-Q40-288SKU: A3000-H100T-Q40-28819.302,92 lei fără TVA - 23.356,53 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H100T-Q40-368SKU: A3000-H100T-Q40-36825.731,87 lei fără TVA - 31.135,56 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q40-208SKU: A3000-H63T-Q40-20811.883,66 lei fără TVA - 14.379,23 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American NPT 60° – TS22-IR11.5NPT-2 WMP32GSKU: TS22-IR11.5NPT-2 WMP32G377,92 lei fără TVA - 457,28 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, TR 30° – TS22-IR4.0TR WMP32GSKU: TS22-IR4.0TR WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, TR 30° – TS22-IR5.0TR WMP32GSKU: TS22-IR5.0TR WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, ACME / STUB ACME 29° – TS22-IR05ACME WMP32GSKU: TS22-IR05ACME WMP32G312,08 lei fără TVA - 377,62 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, ACME / STUB ACME 29° – TS22-IR05STACME WMP32GSKU: TS22-IR05STACME WMP32G312,08 lei fără TVA - 377,62 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, ACME / STUB ACME 29° – TS22-IR06ACME WMP32GSKU: TS22-IR06ACME WMP32G312,08 lei fără TVA - 377,62 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, ACME / STUB ACME 29° – TS22-IR06STACME WMP32GSKU: TS22-IR06STACME WMP32G312,08 lei fără TVA - 377,62 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – TS22-IR-N60 WMP32GSKU: TS22-IR-N60 WMP32G258,01 lei fără TVA - 312,19 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – TS22-IR-N60 WMP22GSKU: TS22-IR-N60 WMP22G258,01 lei fără TVA - 312,19 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS22-IR11W-2 WMP32GSKU: TS22-IR11W-2 WMP32G377,92 lei fără TVA - 457,28 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS22-IR07W WMP32GSKU: TS22-IR07W WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS22-IR06W WMP32GSKU: TS22-IR06W WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, Whitworth 55° – TS22-IR05W WMP32GSKU: TS22-IR05W WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS22-IR16UN-3 WMP32GSKU: TS22-IR16UN-3 WMP32G365,07 lei fără TVA - 441,73 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS22-IR05UN WMP32GSKU: TS22-IR05UN WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS22-IR07UN WMP32GSKU: TS22-IR07UN WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS22-IR12UN-2 WMP32GSKU: TS22-IR12UN-2 WMP32G343,66 lei fără TVA - 415,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS22-IR12UN-3 WMP32GSKU: TS22-IR12UN-3 WMP32G365,07 lei fără TVA - 441,73 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS22-IR06UN WMP32GSKU: TS22-IR06UN WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR4.0ISO WMP32GSKU: TS22-IR4.0ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR4.5ISO WMP32GSKU: TS22-IR4.5ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR5.0ISO WMP32GSKU: TS22-IR5.0ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR3.5ISO WMP32GSKU: TS22-IR3.5ISO WMP32G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR3.5ISO WMP22GSKU: TS22-IR3.5ISO WMP22G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR5.0ISO WMP22GSKU: TS22-IR5.0ISO WMP22G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR4.0ISO WMP22GSKU: TS22-IR4.0ISO WMP22G283,71 lei fără TVA - 343,29 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR2.0ISO-2 WMP32GSKU: TS22-IR2.0ISO-2 WMP32G343,66 lei fără TVA - 415,83 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR2.0ISO-3 WMP32GSKU: TS22-IR2.0ISO-3 WMP32G365,07 lei fără TVA - 441,73 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – TS22-IR1.5ISO-3 WMP32GSKU: TS22-IR1.5ISO-3 WMP32G365,07 lei fără TVA - 441,73 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – NTS-IR-22 N60 WXP20SKU: NTS-IR-22 N60 WXP20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete interioare – profil parțial 60° – NTS-IR-22 N60 WXM20SKU: NTS-IR-22 N60 WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Şaibă – NXA22-4SKU: NXA22-4206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-98SKU: NXA22-98206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-99SKU: NXA22-99206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-0SKU: NXA22-0206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-2SKU: NXA22-2206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-3SKU: NXA22-3206,63 lei fără TVA - 250,02 lei cu TVA
- Tijă cilindrică – QuadFit – A2100-40-Q40-288SKU: A2100-40-Q40-2883.982,63 lei fără TVA - 4.818,98 lei cu TVA
- Şaibă – NXA22-4SKU: NXA22-4206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-98SKU: NXA22-98206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-99SKU: NXA22-99206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-0SKU: NXA22-0206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-2SKU: NXA22-2206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-3SKU: NXA22-3206,63 lei fără TVA - 250,02 lei cu TVA
- Şaibă – NXA22-1SKU: NXA22-1206,63 lei fără TVA - 250,02 lei cu TVA
- Şuruburi cu cap – FS2616SKU: FS261627,68 lei fără TVA - 33,49 lei cu TVA
- Ştifturi – RS124SKU: RS12434,69 lei fără TVA - 41,97 lei cu TVA
- Cheie – FS1592SKU: FS1592121,46 lei fără TVA - 146,97 lei cu TVA
- Bridă – KN130SKU: KN130110,16 lei fără TVA - 133,29 lei cu TVA
Descriere
Cap de interschimbabil – filet interior T1820-Q…-P • Walter NTS • metric • QuadFit • Dreapta • 40mm • NT .. SI22 .. • Răcire de precizie
Descriere unealtă
Răcire pe interior pentru toate sculele
O singură piuliță pentru fixarea capului interschimbabil
Suprafață de aliniere pentru reglarea înălțimii vârfului
Cap cu schimbare rapidă QuadFit pentru filetarea la strung cu răcire de precizie T1820-P
Domenii de utilizare
Filet interior
Pentru bare de strunjire Accure·tec A3000 cu tehnologie patentată de amortizare a vibrațiilor
Utilizabilă până la o presiune maximă de 150 de bari a lichidului de răcire
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire
Creșterea durabilității cu 30–150% datorită răcirii optime
Așchii scurte datorită răcirii de precizie
Schimbarea rapidă și precisă a sculei (±0,002 mm)

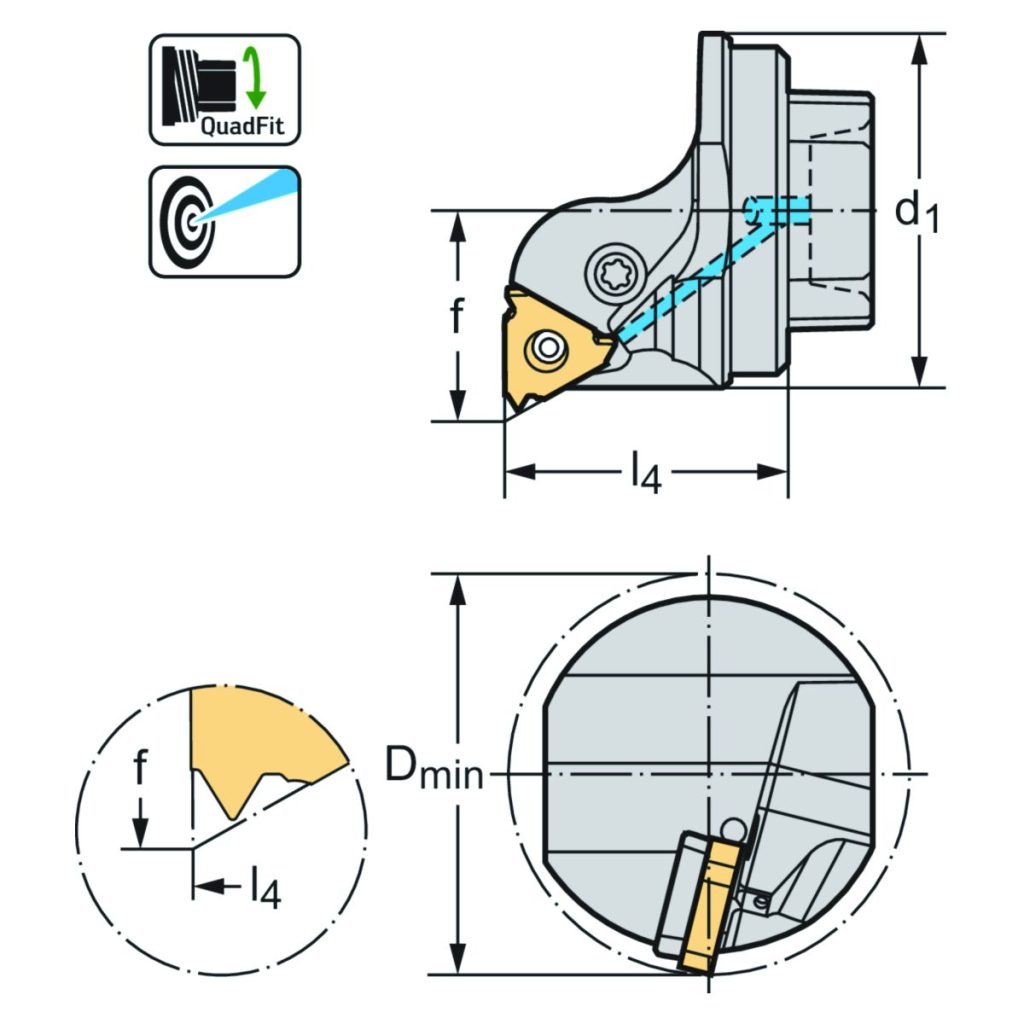

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | Q40 | |
| D<sub>min</sub> | Diametrul minim al burghiului | 46 | mm |
| Mărimea plăcuței | Mărimea plăcuței | 22 | |
| l<sub>4</sub> | Lungimea funcțională | 32 | mm |
| Codificare | Codificare sculă | T1820-Q40R-22I-P | |
| β | Beta | 1 | ° |
| Tip | Plăcuțe amovibile posibile | TS22-I | |
| f | Lățimea funcțională | 25,3 | mm |
