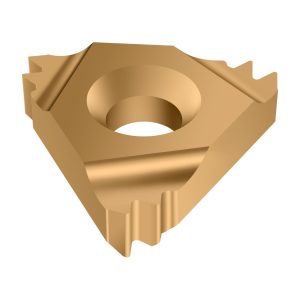

Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS22-IR16UN-3 WMP32G
365,07 lei fără TVA - 441,73 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ● | ● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
365,07 lei
Preț/set RON
730,14 lei
Preț/bucată EUR
68,20 €
Preț/set EUR
136,40 €
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | UN | |
A5 | Tip de filet | UN | |
A71 | Număr de spire de filet per inch, min | 16 | |
A72 | Număr de spire de filet per inch, maxim | 3,8 | |
A9 | Distanță dintre profile X | 3,8 | mm |
A91 | Distanța dintre profile Y | 2,4 | mm |
B5 | Unghi profilat | 60 | ° |
BLD | Identificator imagine | 11 | |
D75 | Masă (greutate) | 0,013 | kg |
E1 | Unghi de așezare normal, muchie principală | 0 | ° |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | ||
E9 | Execuție plăcuță așchietoare | R | |
E9 | Spărgător de așchii, denumirea producătorului | A27 | |
F1 | Filet exterior/interior | I | |
F2 | Număr de muchii așchietoare | 3 | |
F3 | Număr de dinți | 3 | |
F4 | Profil parțial/integral | F | |
G3 | Cerc înscris | 12,7 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 5 | mm |
G8 | Unghi de colț plăcuță amovibilă | 60 | ° |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WMP32G | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | TS22-IR16UN-3 WMP32G | |
J22 | Codificare produs | 8712 | |
J6 | Codare loc de separare pe partea mașinii | WR$$NTSI22$$2RA$$$$ | |
J8 | Procedee de prelucrare | DGI | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | A27 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Număr de muchii așchietoare | 3 | |
CNC | Corner count | 3 | |
D1 | Diametru gaură de fixare | 5 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 60 | ° |
GRADE | Denumire sort de la producător | WMP32G | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | R | |
IC | Cerc înscris | 12,7 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSI22$$2RA$$$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
NT | Număr de dinți | 3 | |
PDX | Distanță dintre profile X | 3,8 | mm |
PDY | Distanța dintre profile Y | 2,4 | mm |
PHI | Phi | 0 | ° |
PNA | Unghi profilat | 60 | ° |
RE | Rază la colț | 0,13 | mm |
RHO | Rho | 0 | ° |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
THDH | Thread hand | RIGHT | |
THFT | Tip de filet | UN | |
TPI | Număr de spire de filet per inch | 16 | |
TPT | Profil parțial/integral | F | |
TSYC | Identificator imagine | TS-IR-FULL-UN-MZ | |
TTP | Filet exterior/interior | I | |
WT | Masă (greutate) | 0,013 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 3,8 | mm |
Descriere
Plăcuțe de strunjire filete interioare – profil integral, American UN 60° TS • Dreapta • Tiger·tec® Gold • WMP32G • threads per inch=16

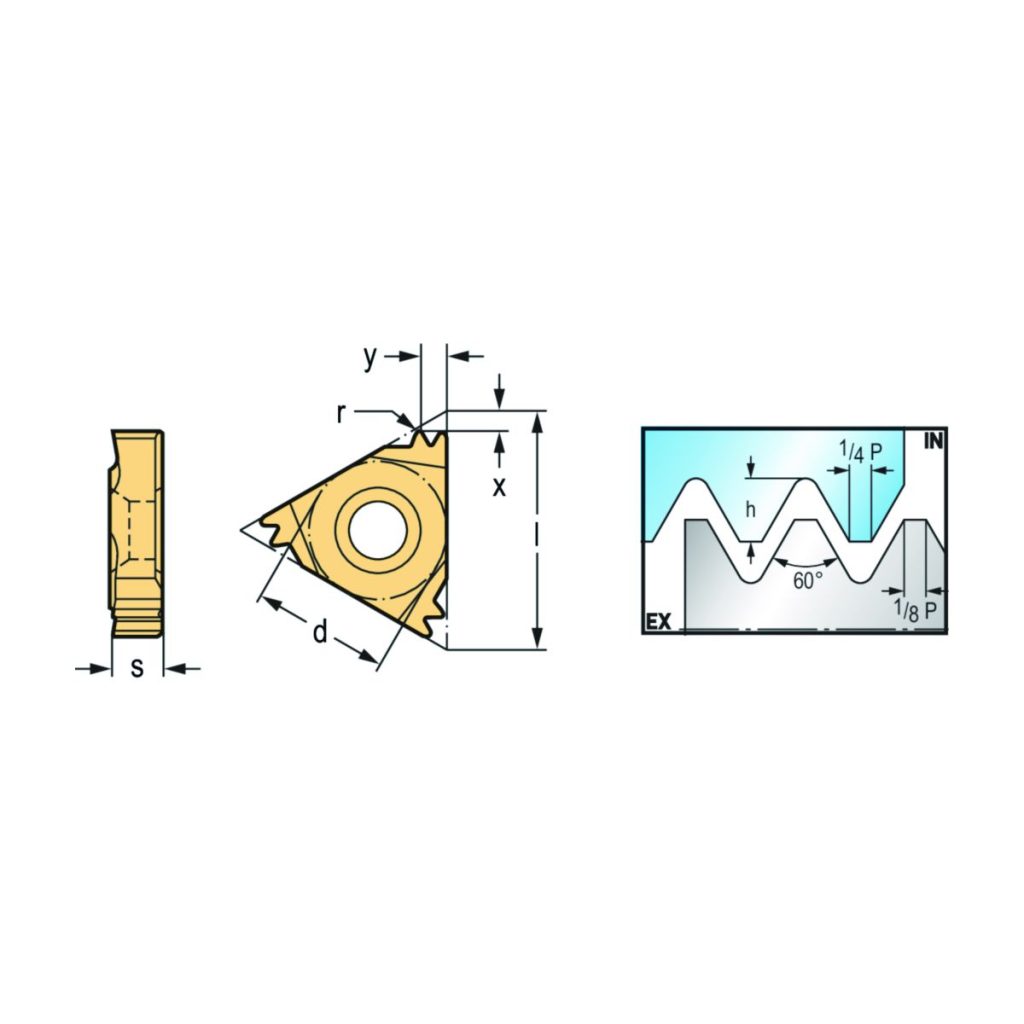

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d | Diametrul cercului înscris | 12,7 | mm |
| l | Lungimea muchiei așchietoare | 22 | mm |
| Z | Numărul de dinți | 3 | |
| Codificare | Codificare sculă | TS22-IR16UN-3 WMP32G | |
| Y | Distanța dintre profile ey | 3,8 | mm |
| X | Distanța dintre profile ex | 2,4 | mm |
| r | Rază la colț | 0,13 | mm |
| TPI [angrenaj/inch] | Pași pe țol | 16 |
