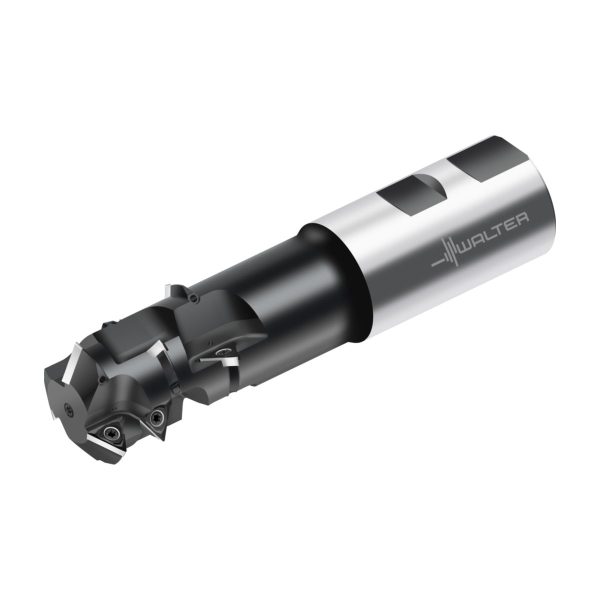

Freze de filetat cu plăcuțe amovibile – T2710-44-W40-3-14-3-22

Freze de filetat cu plăcuțe amovibile T2710-31-W32-3-09-3-19.1-T2710-31-W32-3-09-3-19.1-0642198730 Freze de filetat cu plăcuțe amovibile – T2710-40-W40-3-14-3-20
Freze de filetat cu plăcuțe amovibile T2710-31-W32-3-09-3-19.1-T2710-31-W32-3-09-3-19.1-0642198730 Freze de filetat cu plăcuțe amovibile – T2710-52-W40-4-14-3-24

6.102,42 lei fără TVA - 7.383,93 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7976720Familie produs: T2710 SKU: T2710-44-W40-3-14-3-22 UPC: 0641510730 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,381 kg
Dimensiuni 210 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametru muchie aşchietoare 1 (diametru nominal)

Diametrul gâtului

Masă (greutate)

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat cu plăcuţe amovibile T2710
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)36,4mm
A3
Diametrul corpului36,4mm
A5
Diametrul gâtului36,4mm
B2
Lungimea muchiei așchietoare, max.96mm
B3
Lungime în consolă96mm
B4
Lungime utilă91mm
B5
Cantitate rezerve de reascuțire173,713mm
B6
Lungime cap102,723mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă71mm
D11
Tip de frezăT
D31
Tip de filetM
D32
Pasul filetului5,5mm
D6
Turație, maximă235001/min
D7
Masă (greutate)1,381kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level9
G15
Număr de plăcuțe amovibile poziția B9
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolT2710-44-W40-3-14-3-22
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$TC1403013R***04
J52
Codificare plăcuță așchietoare, poz. BTCGT 14 03 04
J6
Codificare plăcuță așchietoare, poz. BZYL10G4000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.91mm
BD
Diametrul corpului36,4mm
CCMS
Codare loc de separare pe partea mașiniiZYL10G4000h$06
CICT
Cutting item count9
CXSC
Ieșire agent de lubrifiere/răcire2
DC
Diametru muchie așchietoare 1 (diametru nominal)44mm
DN
Diametrul gâtului36,4mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază97,983mm
LF
Lungime funcțională130,503mm
LU
Lungime utilă91mm
OAL
Cantitate rezerve de reascuțire173,713mm
PHI
Phi0°
RHO
Rho0°
THFT
Tip de filetM
TP
Pasul filetului5,5mm
TSYC
Identificator imagineT2710-M-W-3
WT
Masă (greutate)1,381kg
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze de filetat cu plăcuțe amovibile T2710 • coadă DIN 1835 B • metric • ≤1,5xD • number of rings with inserts=3 • M 56

Descriere unealtă

Distanțe mici între rânduri pentru prelucrarea rapidă a filetelor scurte
Coadă conform DIN 1835 HB
Freză de filetare universală cu plăcuțe amovibile
Configurate constructiv pentru viteze de așchiere mari și avansuri mari pe dinte
Alimentare variabilă cu lichid de răcire: Evacuare radială sau axială a lichidului de răcire

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Utilizare universală în ISO P, M, K, N, S și H până la 55 HRC
Adâncime de filetare de până la 1,5 × DN (ideală, de exemplu, pentru supape de ulei și gaz)

Avantajele Dvs.

Productivitate 100%: Prelucrare rapidă și durabilitate ridicată
Fiabilitate 100%: Manevrare mai simplă și corecții rare ale razei
Calitate 100%: Funcționare deosebit de constantă și filete cilindrice

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile9
D<sub>c</sub>Diametrul muchiei așchietoare44mm
d<sub>1</sub>Diametrul de îmbinare40mm
D<sub>N</sub>Mărimea diametrului filetuluiM 56
l<sub>3</sub>Lungimea funcțională91mm
l<sub>1</sub>Lungimea totală174mm
CodificareCodificare sculăT2710-44-W40-3-14-3-22
l<sub>21</sub>Distanță între rândurile de dinți22mm
P<sub>max</sub>P<sub>max</sub>5,5mm
TipPlăcuțe amovibile posibileP26300-14 ..
ZNumărul de dinți3
