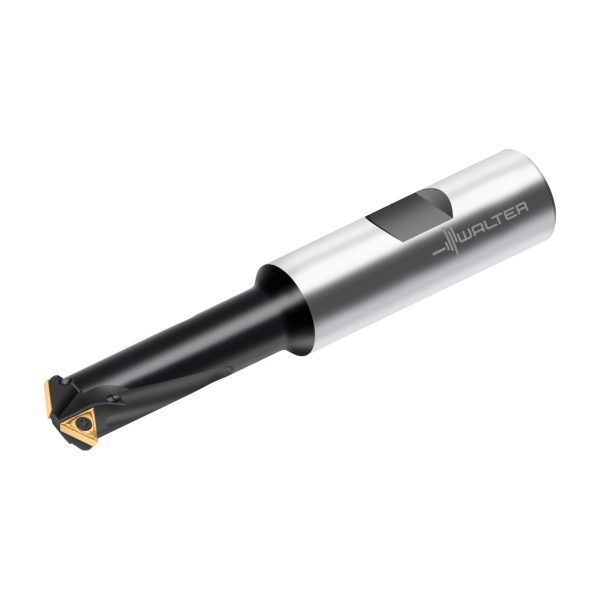

Freze de filetat cu plăcuțe amovibile T2711-16-W16-2-06-T2711-16-W16-2-06-0641518730
Freze de filetat cu plăcuțe amovibile T2711-16-W16-2-06-T2711-16-W16-2-06-0641518730
Freze de filetat cu plăcuțe amovibile - T2711-16-W16-2-06 - imagine 2
Freze de filetat cu plăcuțe amovibile - T2711-16-W16-2-06 - imagine 3

Freze de filetat cu plăcuțe amovibile – T2711-16-W16-2-06

Freze de filetat cu plăcuțe amovibile T2711-16-W16-2-06-T2711-16-W16-2-06-0641518730 Freze de filetat cu plăcuțe amovibile – T2711-15-W16-2-06
Freze de filetat cu plăcuțe amovibile T2713-29-W32-3-09-T2713-29-W32-3-09-0835727730 Freze de filetat cu plăcuțe amovibile – T2713-17-W16-3-06

1.680,84 lei fără TVA - 2.033,82 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7976728Familie produs: T2711 SKU: T2711-16-W16-2-06 UPC: 0641518730 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,120 kg
Dimensiuni 102 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametru muchie aşchietoare 1 (diametru nominal)

Diametrul gâtului

Masă (greutate)

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat cu plăcuţe amovibile T2711
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)12mm
A3
Diametrul corpului12mm
A5
Diametrul gâtului12mm
B2
Lungimea muchiei așchietoare, max.45mm
B3
Lungime în consolă45mm
B4
Lungime utilă41mm
B5
Cantitate rezerve de reascuțire97,365mm
B6
Lungime cap47,535mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă49mm
D11
Tip de frezăT
D31
Tip de filet0,75"
D32
Pasul filetului2,5mm
D33
Număr de spire de filet per inch10
D6
Turație, maximă400001/min
D7
Masă (greutate)0,103kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolT2711-16-W16-2-06
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$TC06T1013R***01
J52
Codare loc de separare plăcuță amovibilăTCGT06T102-FM2
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.41mm
BD
Diametrul corpului12mm
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CICT
Cutting item count2
CXSC
Ieșire agent de lubrifiere/răcire2
DC
Diametru muchie așchietoare 1 (diametru nominal)9,745mm
DN
Diametrul gâtului12mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază48,365mm
LF
Lungime funcțională71,719mm
LU
Lungime utilă41mm
OAL
Cantitate rezerve de reascuțire97,365mm
PHI
Phi0°
RHO
Rho0°
THFT
Tip de filet0,75"
TP
Pasul filetului2,5mm
TSYC
Identificator imagineT2711-UN-W-1
WT
Masă (greutate)0,103kg
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze de filetat cu plăcuțe amovibile T2711 • coadă DIN 1835 B • metric • ≤2xD • number of rings with inserts=1 • UNC 3/4-10

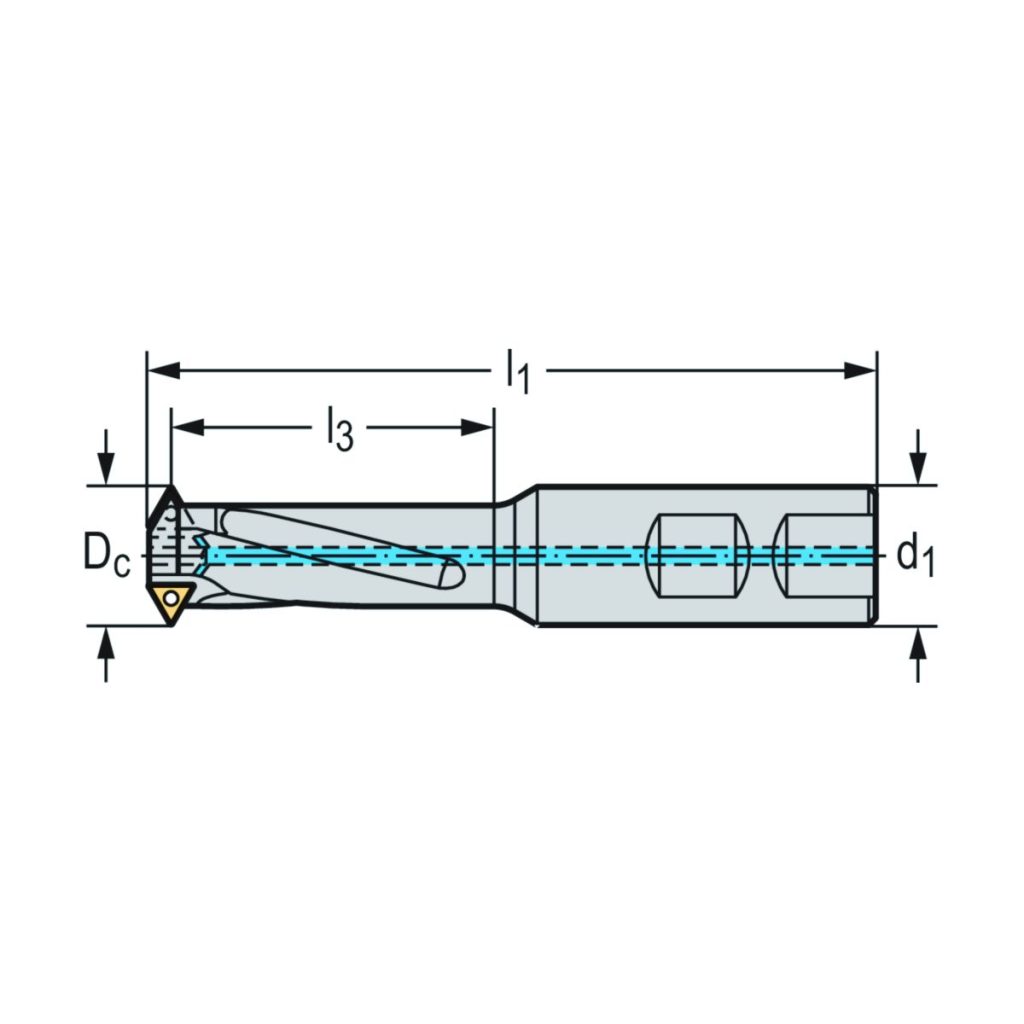

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile2
D<sub>c</sub>Diametrul muchiei așchietoare15,5mm
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>N</sub>Mărimea diametrului filetuluiUNC 3/4-10
l<sub>3</sub>Lungimea funcțională41mm
l<sub>1</sub>Lungimea totală97mm
CodificareCodificare sculăT2711-16-W16-2-06
P<sub>max</sub>TPIP<sub>max</sub> G/țol10
TipPlăcuțe amovibile posibileP26300-06 ..
ZNumărul de dinți2
